Downlight

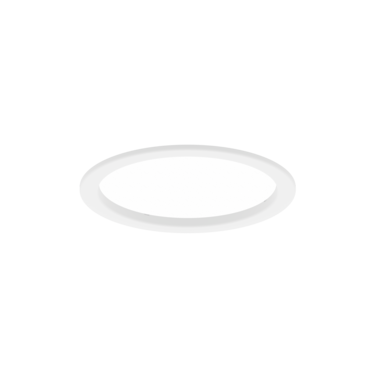

Bari Q LED

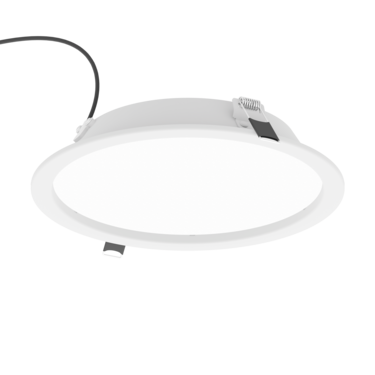

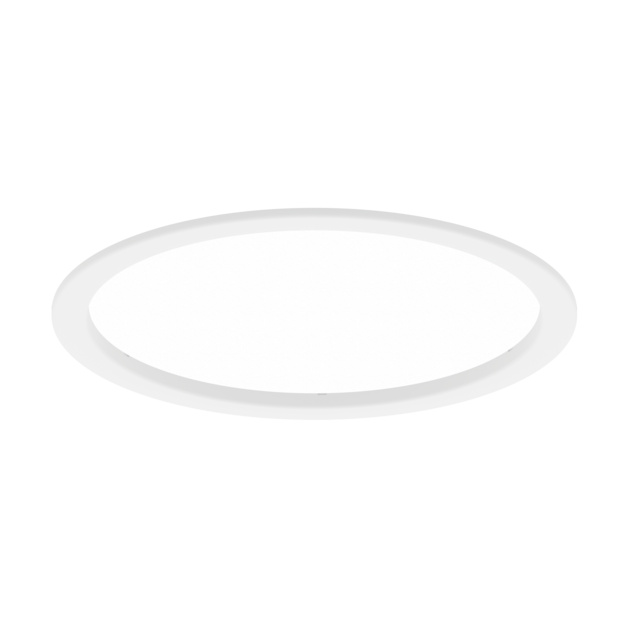

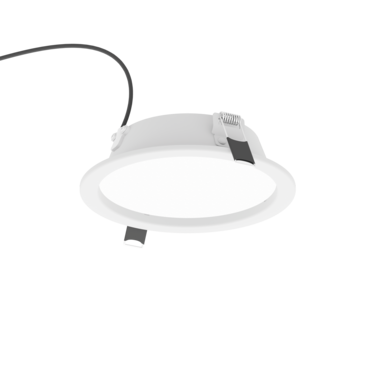

Moderne und universale Leuchte Typ Downlight mit hohen Lichtparametern auf Basis von LED-Modul. Anwendungsbereich: Büroräume, Hotels, Restaurants, Flure, Einkaufszentren.
Downlight
Bari Q LED
Moderne und universale Leuchte Typ Downlight mit hohen Lichtparametern auf Basis von LED-Modul. Anwendungsbereich: Büroräume, Hotels, Restaurants, Flure, Einkaufszentren.
Go to the variant list (12)
LED
ON/OFF
Lichtaustritt DI
IP20
IP44
IK06
II
Ja
Ja
Ja
Ja
Basic information:
Ausführung:
Gehäuse aus Aluminiumblech (in Standardfarbe weiß). OPAL Lampenschirm.
Zubehör:

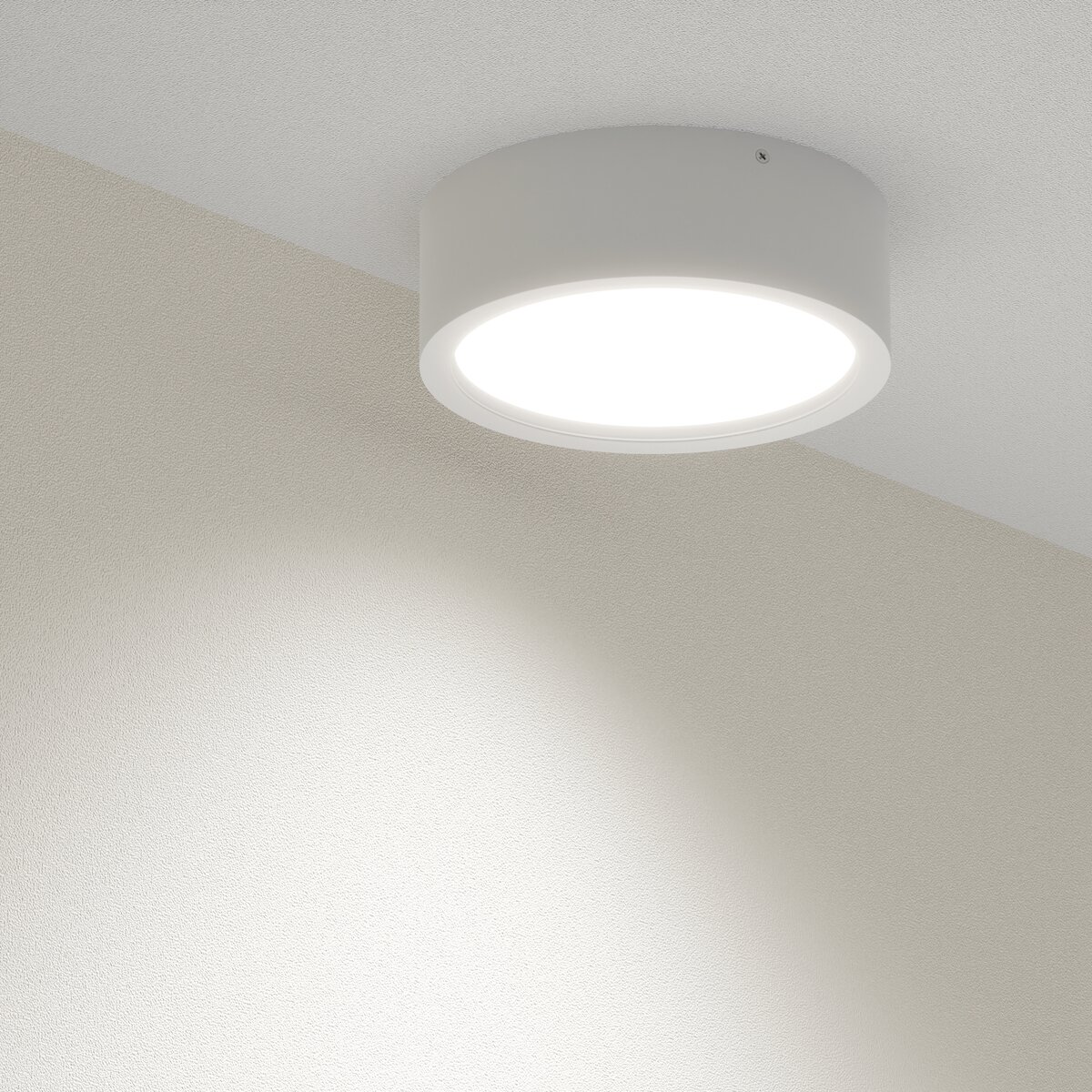

housing for surface mounting IP20, housing for surface mounting IP44, central electrical suspension 3x
Montageart:

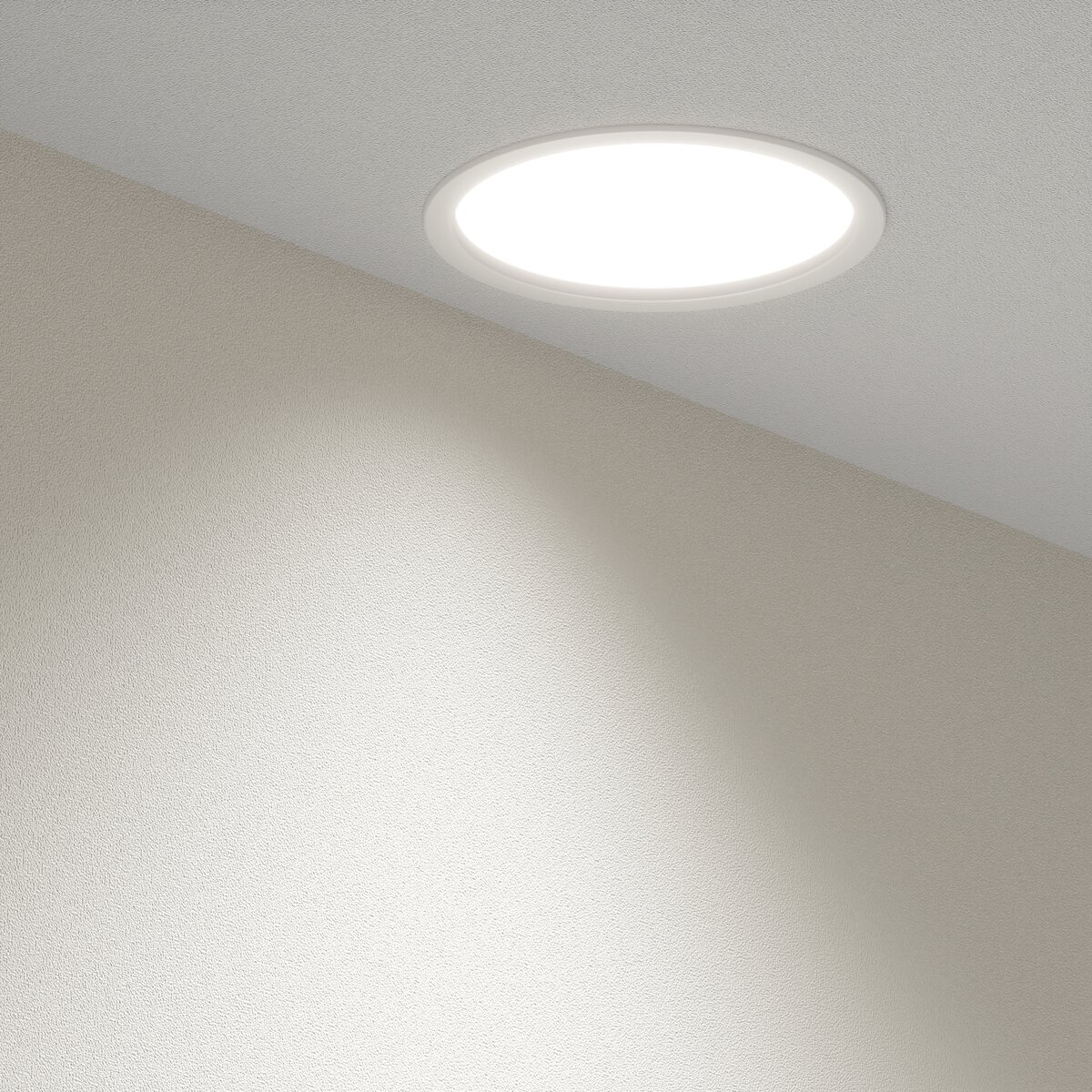

Into plaster cardboard and modular ceilings.
Power:
220 ... 240 V
Categorization:
Leuchtentyp:
Downlight
Anwendung:
soziale Räume, Flure-treppenhaeuser, Toiletten, Aufenthaltsraeume-und-wartebereiche, Umkleideraume, Sozial-/Personalräume, Technikräume, Wachräume
Montagetyp:
Hängeleuchten, Anbauleuchten, Einbauleuchten
Technical data:
Luminaire power:
11 - 26 W
Leuchtenlichtstrom:
1480 - 3590 lm
Outer diameter:
155 mm, 225 mm
See other technical data
Technical data Product variants Download Zubehör
Beschreibung der Produktfamilie

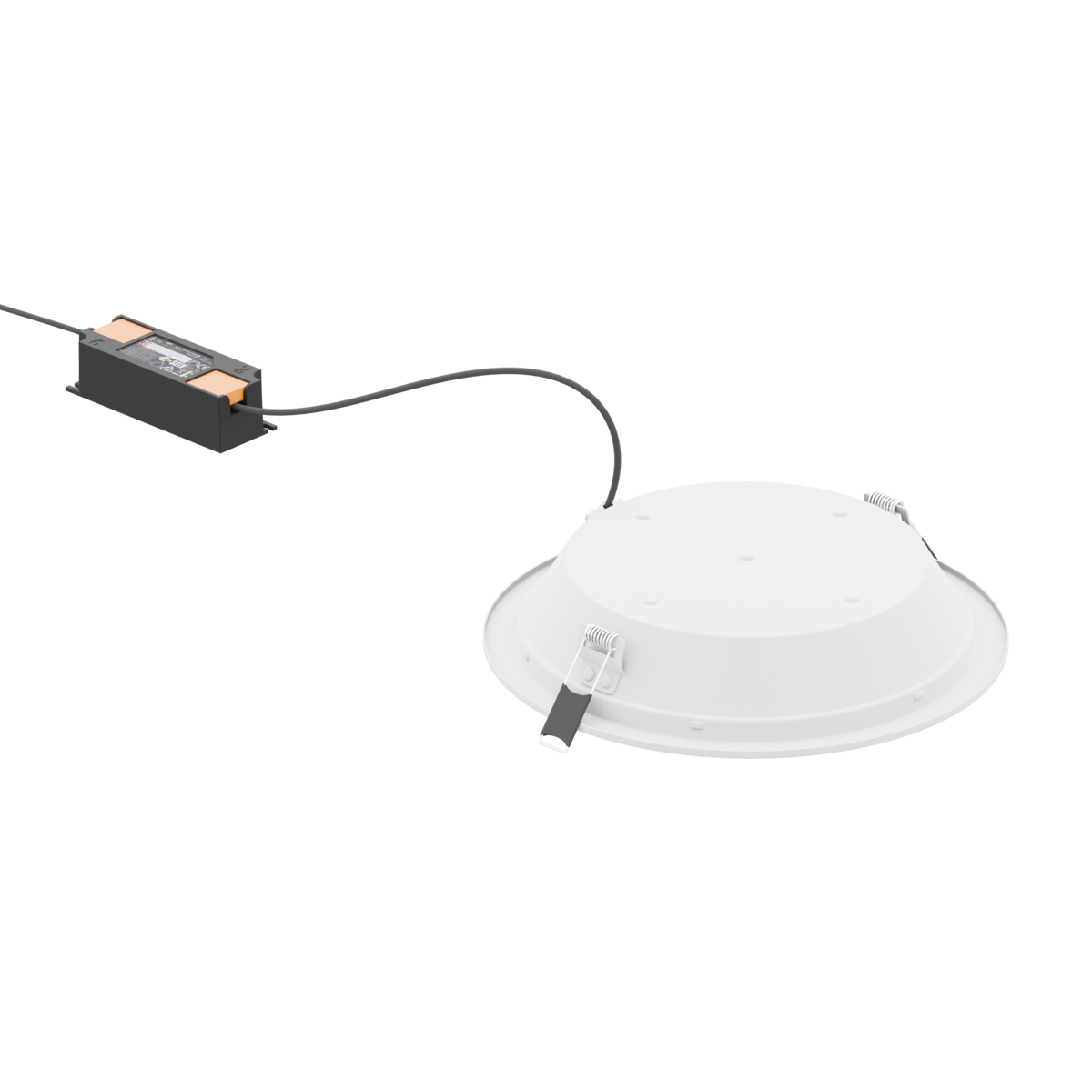

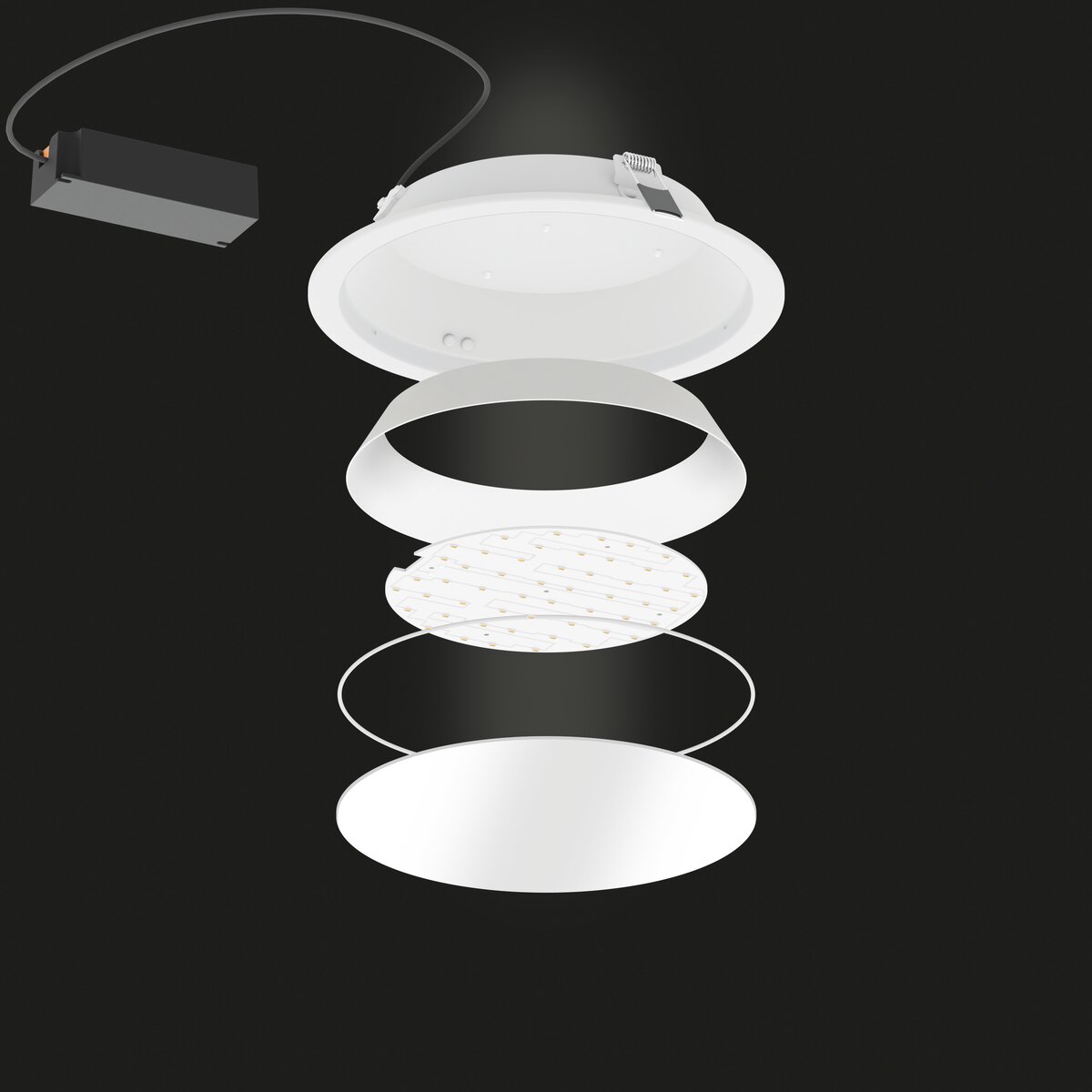

Driver outside the luminaire (in set)

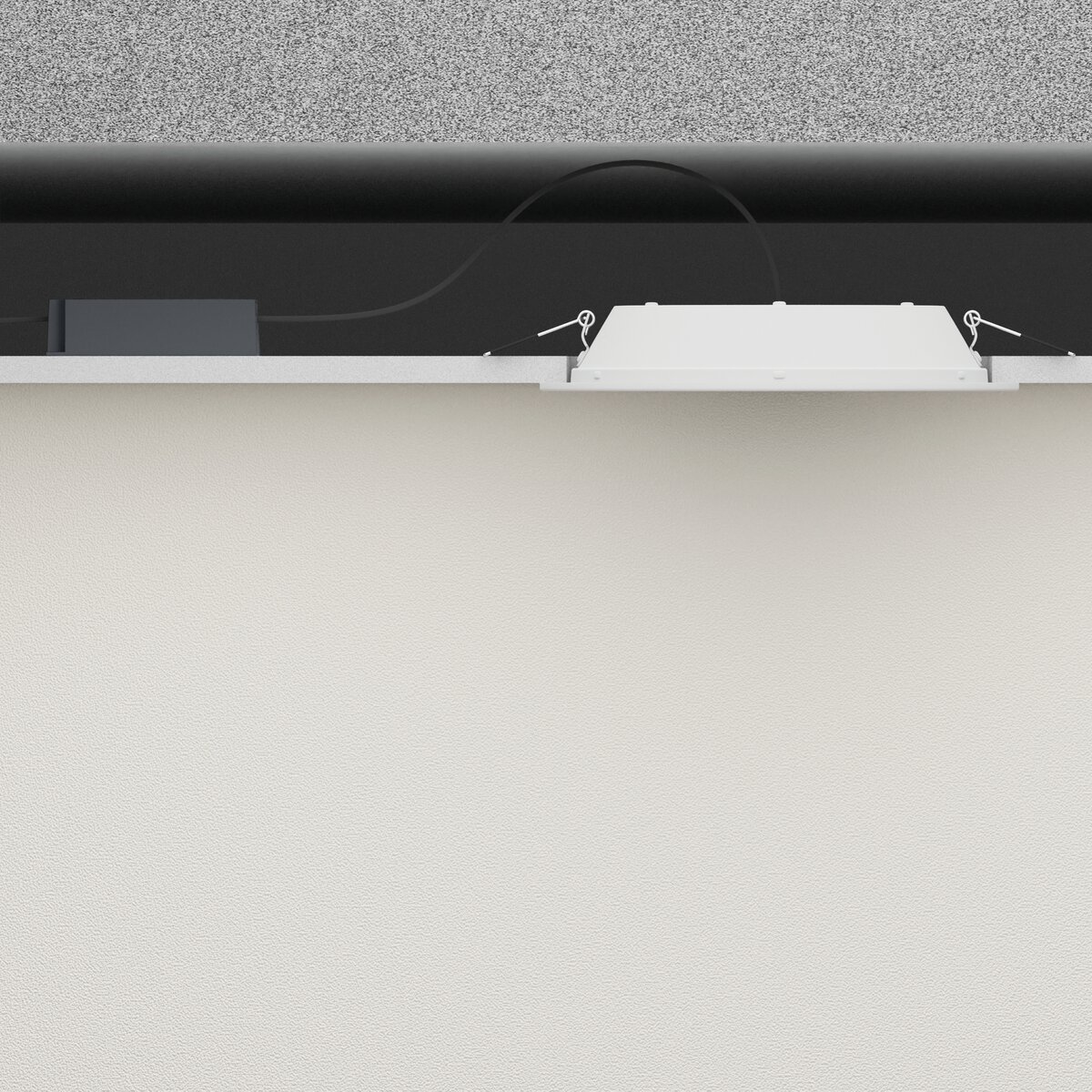

The height of the luminaire is only 4 cm. This makes it easy to install in suspended ceilings with a small space.

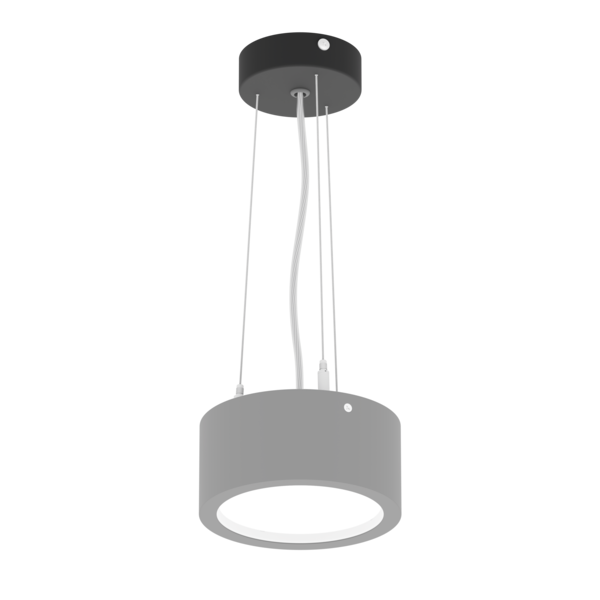

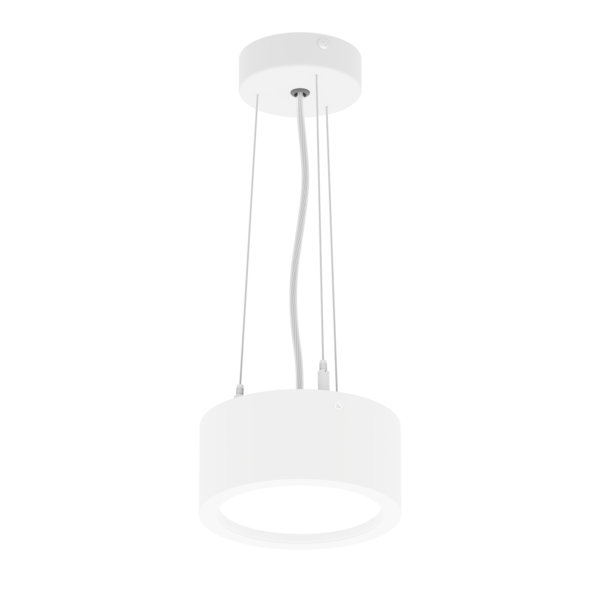

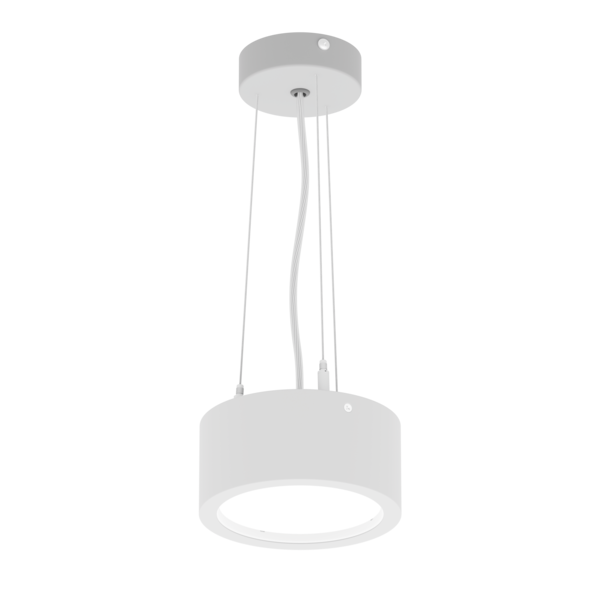

Possibility of suspended installation using central electrical suspension 3x and surface-mounted housing

Technical data
Mechanische Produktdaten
Gehäuse-Material Aluminium
für Lichtsysteme angepasst Ja
Optische Produktdaten

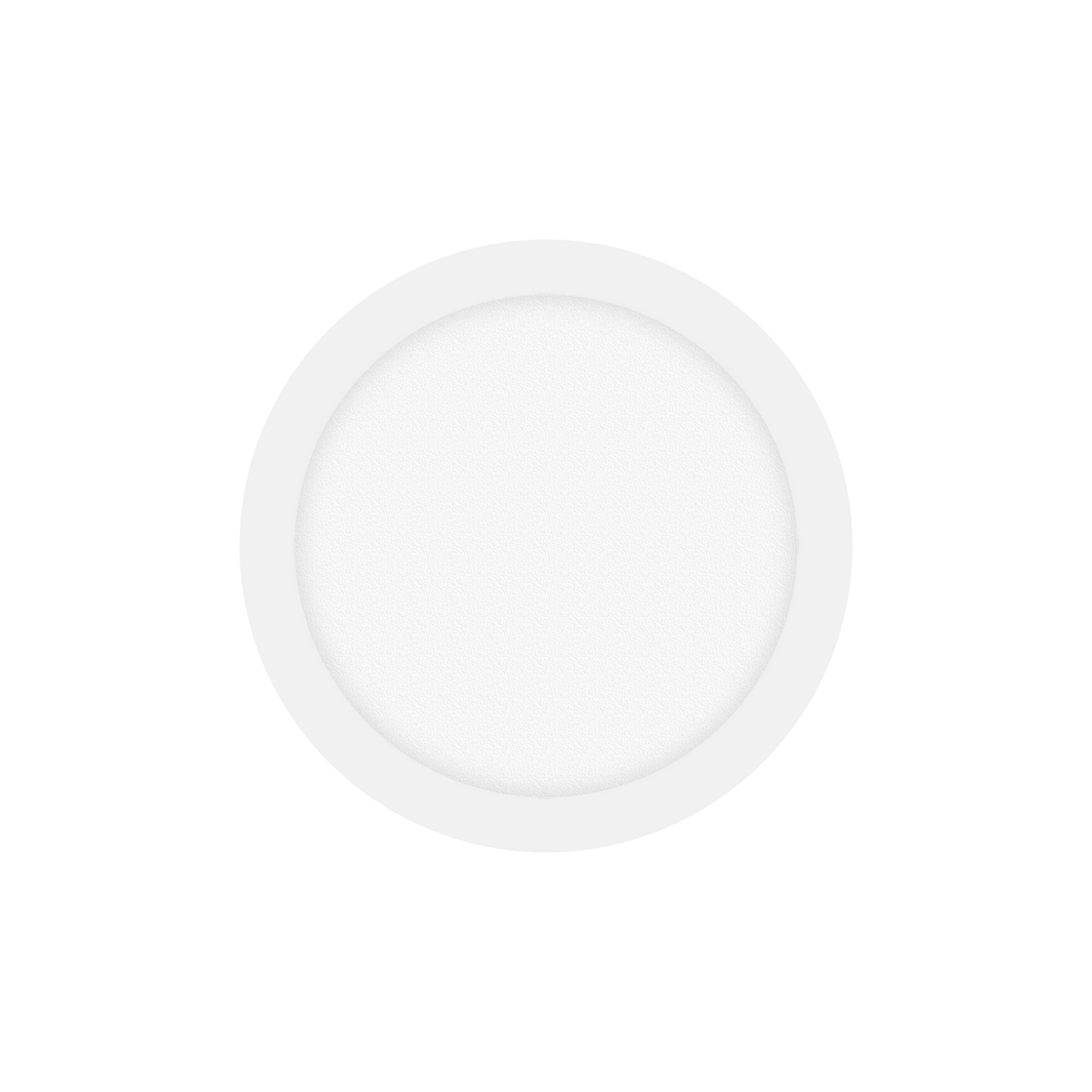

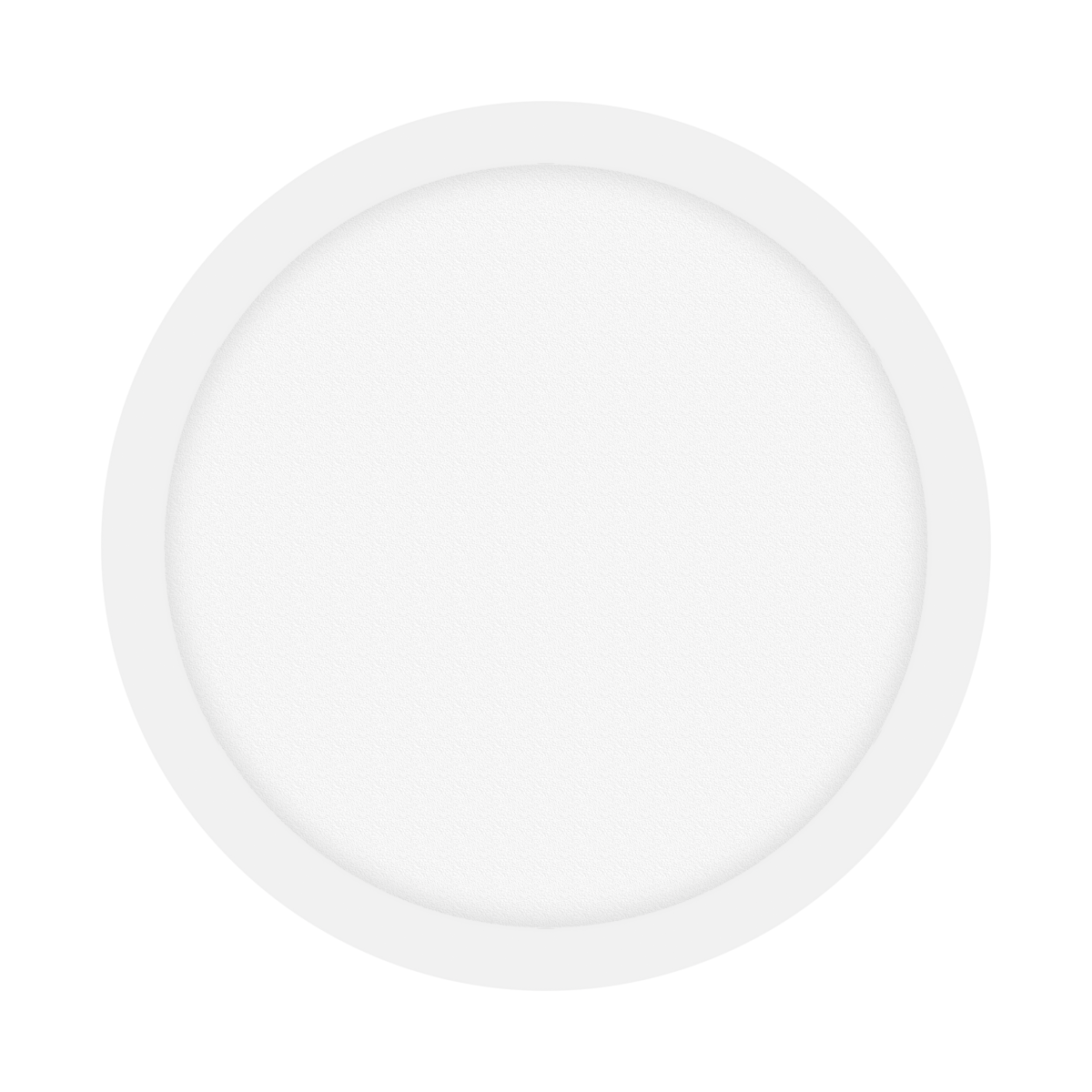

Raster/ Blendschutz OPAL
Abdeckungsfarbe weiß
Abdeckungsmaterial Kunststoff opal / matt
UGR 24, 25, 26
Elektrische Produktdaten
Leuchtmittel LED
Leuchtenanschlussleistung 11 - 26 W
Lampenanzahl 1
Lieferbares Zubehör Netzteil
Nennspannung 220 ... 240 V
mit Leuchtmittel bestückt Ja
Type of driver ON/OFF
Emergency module option
Bewegungssensor option
Information data
Net weight 0.28 - 0.5 kg
Farbe weiß
Power and luminous flux tolerance +/-10%
Info 155mm, 225mm
Lichttechnische Daten
Leuchtenlichtstrom 1480 - 3590 lm
Lichtausbeute der Leuchte 128 - 145 lm/W
Lichtfarbe weiss
Farbwiedergabeindex 80
Lichtverteilung Lichtaustritt DI
Farbtemperatur 3000K, 4000K
Farbtemperatur / CRI 830, 840
Zertifikate
Schutzart IP /obere/ IP20
Schutzart IP /von unten/ IP44
Schlagfestigkeit IK06
Schutzklasse II
Lampenschutz Ja
PZH Ja
CE Ja
HACCP+ Ja
EAC Ja
Product variants
✕
Suche
Filtry
How does the product indexing system work?
AA
002
.
22
11
.
830
.
D
0
0
0
Family
AA ALTO LED
AB ALTO WALL
Type
001 e.g.: 545 mm
002 e.g.: 1085 mm
Farbe
11 WHITE RAL 9016
12 WHITE RAL 9010
22 GREY RAL 9006
33 BLACK RAL 9005
44 ANTHRACITE RALBG 452
45 ANTHRACITE RAL 7016
99 OTHER - PERSONALIZATION
Optical system
00 EMPTY
11 OPAL /MILK DIFFUSER/
22 MPRM /MICROPRISMATIC DIFFUSER/
23 DMPRM /DIAMONT MICROPRISMATIC DIFFUSER/
24 MPOP /MICROPRISMATIC DIFFUSER WITH FLEX LAYER/
33 PAR /PARABOLIC LOUVER/
34 PAR SH /PARABOLIC LOUVER UNDER TEMPERED GLASS/
44 mPARM /PARABOLIC MINI LOUVER METALLIZED/
45 PARW /PARABOLIC LOUVER WHITE/
46 mPARB /PARABOLIC MINI LOUVER BLACK/
66 RF /REFLECTOR/
67 RM /REFLECTOR METALLIZED/
68 RW /REFLECTOR WHITE/
77 LNS /LENS/
88 SH MAT /MATTE TEMPERED GLASS/
89 SH /TEMPERED GLASS/
CRI /Farbtemperatur
827
830 CRI ≥ 80; CCT 3000K
835 CRI ≥ 80; CCT 3500K
840 CRI ≥ 80; CCT 4000K
850 CRI ≥ 80; CCT 5000K
857 CRI ≥ 80; CCT 5700K
865 CRI ≥ 80; CCT 6500K
8TW CRI ≥ 80; Tunable white
927 CRI ≥ 90; CCT 2700K
930 CRI ≥ 90; CCT 3000K
935 CRI ≥ 90; CCT 3500K
940 CRI ≥ 90; CCT 4000K
950 CRI ≥ 90; CCT 5000K
957 CRI ≥ 90; CCT 5700K
965 CRI ≥ 90; CCT 6500K
9TW CRI ≥ 90; Tunable white
RGB RGB
Netzteil
A ON/OFF /WITHOUT REGULATION/
D DALI /DIGITAL ADDRESSABLE LIGHTING INTERFACE/
H HO /DRIVER WITH PREDEFINED SETTING/
E HE /DRIVER WITH PREDEFINED SETTING/
F HO DALI /DRIVER WITH PREDEFINED SETTING/
G HE DALI /DRIVER WITH PREDEFINED SETTING/
K DSI
I CF /CORRIDOR FUNCTION - STEP DIMMING/
C CAS /CASAMBI - SMART CONTROL VIA APPLICATIONS/
X DMX
S sDIMM
V 1-10V /ADJUSTABLE/
Emergency module
0 WITHOUT EMERGENCY MODULE
1 EM1H ST /SELFTEST/
2 EM3H ST /SELFTEST/
3 EM1H BASIC
4 EM3H BASIC
5 EM1H PRO /DALI/
6 EM3H PRO /DALI/
Through wiring
0 WITHOUT THROUGH WIRING
1 TH3 /3-PHASE THROUGH WIRING/
2 TH5 /5-PHASE THROUGH WIRING/
3 TH7 /7-PHASE THROUGH WIRING/
4 WI /WIELAND/
5 WI TH /THROUGH WIRING/
Bewegungssensor
0 WITHOUT MOTION SENSOR
1 MW PRO /PASSIVE INFRARED - STEP DIMM/
2 PIR /INFRARED/
Technical data
Abmessungen
Filtrowanie po parametrach
Parametry
Luminaire power
Show products
Lichtstrom
Show products
CRI /Farbtemperatur
Select all
Reset
Show products
Verkabelung
Select all
Reset
Show products
Durchmesser
Show products
Familientyp
Select all
Reset
Show products
Index
Luminaire power
Leuchtenlichtstrom
Lichtausbeute der Leuchte
Raster/ Blendschutz
[Układ optyczny]
Farbtemperatur / CRI
Farbe
Type of driver
Emergency module
Through wiring
Familientyp
EU001.1111.830.A000
Copy the code
Open in new window
11 W 1480 lm 135 lm/W OPAL 830
weiß
 ON/OFF Nein Nein LED 155 11W
EU001.1111.840.A000
Copy the code
Open in new window
11 W 1510 lm 137 lm/W OPAL 840
weiß
 ON/OFF Nein Nein LED 155 11W
EU002.1111.830.A000
Copy the code
Open in new window
16 W 2040 lm 128 lm/W OPAL 830
weiß
 ON/OFF Nein Nein LED 155 16W
EU002.1111.840.A000
Copy the code
Open in new window
16 W 2090 lm 131 lm/W OPAL 840
weiß
 ON/OFF Nein Nein LED 155 16W
EU003.1111.830.A000
Copy the code
Open in new window
17 W 2410 lm 142 lm/W OPAL 830
weiß
 ON/OFF Nein Nein LED 225 17W
EU003.1111.840.A000
Copy the code
Open in new window
17 W 2460 lm 145 lm/W OPAL 840
weiß
 ON/OFF Nein Nein LED 225 17W
EU003.1111.840.A040
Copy the code
Open in new window
17 W 2460 lm 145 lm/W OPAL 840
weiß
 ON/OFF Nein WI LED 225 17W
EU004.1111.830.A000
Copy the code
Open in new window
22 W 2950 lm 134 lm/W OPAL 830
weiß
 ON/OFF Nein Nein LED 225 22W
EU004.1111.840.A000
Copy the code
Open in new window
22 W 3020 lm 137 lm/W OPAL 840
weiß
 ON/OFF Nein Nein LED 225 22W
EU005.1111.830.A000
Copy the code
Open in new window
26 W 3510 lm 135 lm/W OPAL 830
weiß
 ON/OFF Nein Nein LED 225 26W
EU005.1111.840.A000
Copy the code
Open in new window
26 W 3590 lm 138 lm/W OPAL 840
weiß
 ON/OFF Nein Nein LED 225 26W
EU005.1111.840.A040
Copy the code
Open in new window
26 W 3590 lm 138 lm/W OPAL 840
weiß
 ON/OFF Nein WI LED 225 26W
Displaying items: 12 of 12
of 1
15
15
50
100

per page

Projekte
Download
Family datasheet
Download
Family datasheet extended
Download
Montageanleitung
419.06 KB
Download
Konformitätserklärung
Download
Fotometrische Datei
5.08 KB
Download
Pobierz wszystkie pliki
Bauformelementen
Zubehör
BARI Q LED-Rahmen für Aufputzmontage IP44
Zubehör
Bari Q 155 Abdeckung
Elektrische Elementen
Zubehör
Bari Q LED Pendelset zentral 3x
Montageelemente
Zubehör
Bari Q Reduktion
Zubehör
Bari-Reduktion
