Hallenleuchten

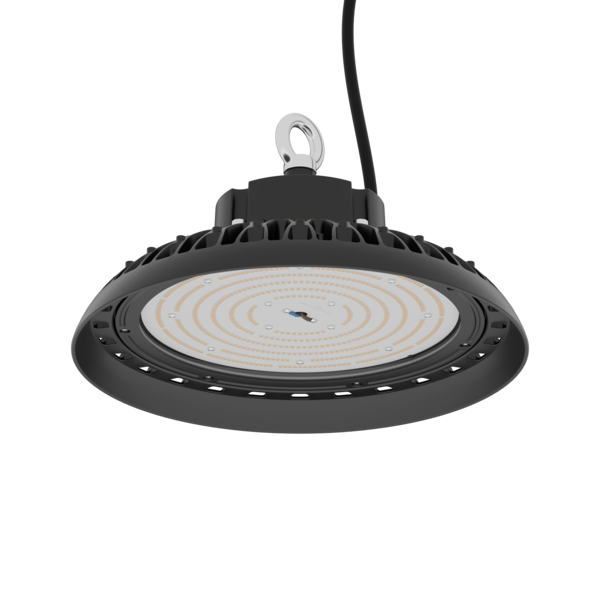

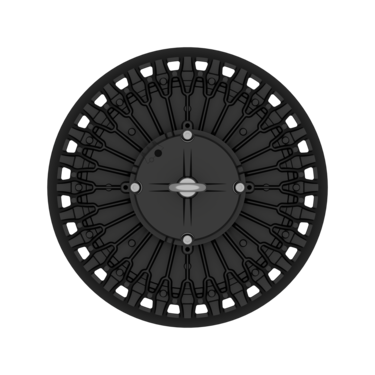

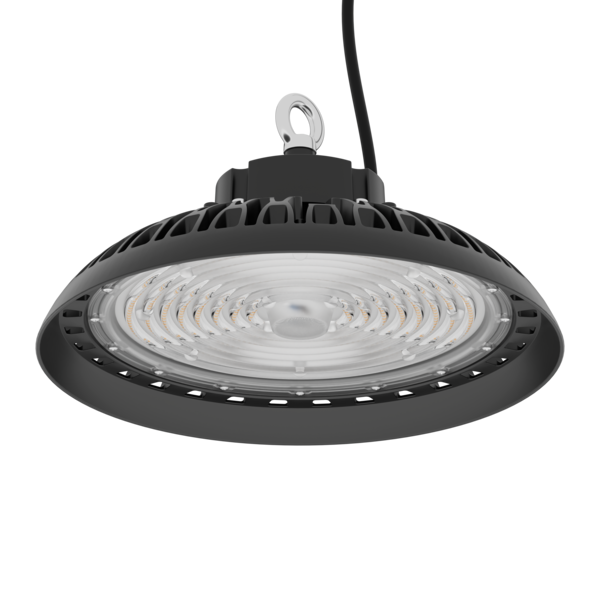

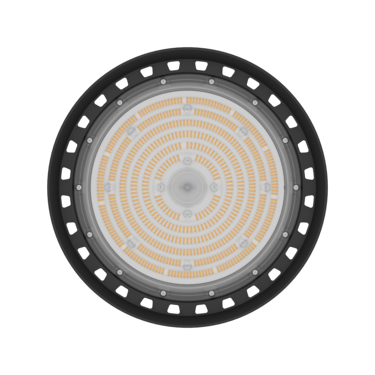

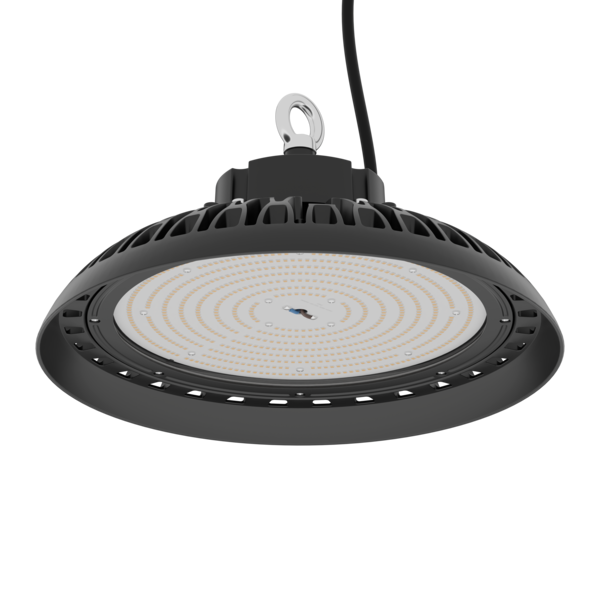

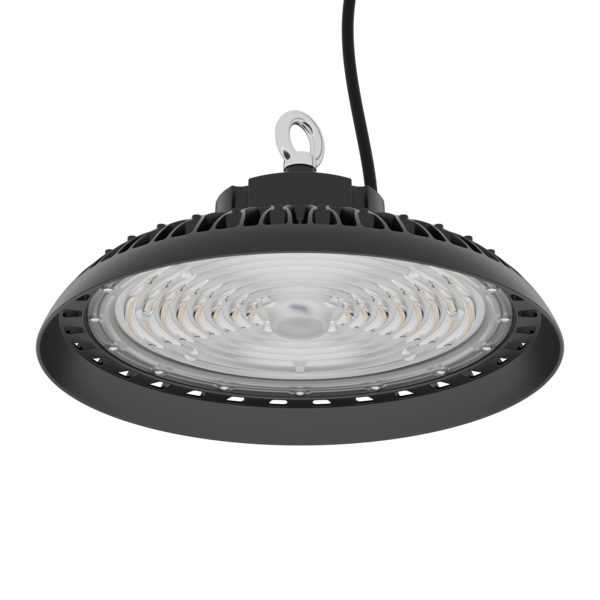

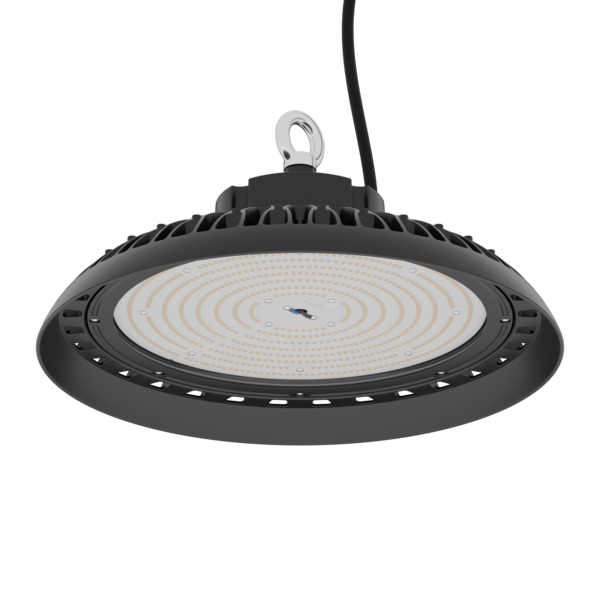

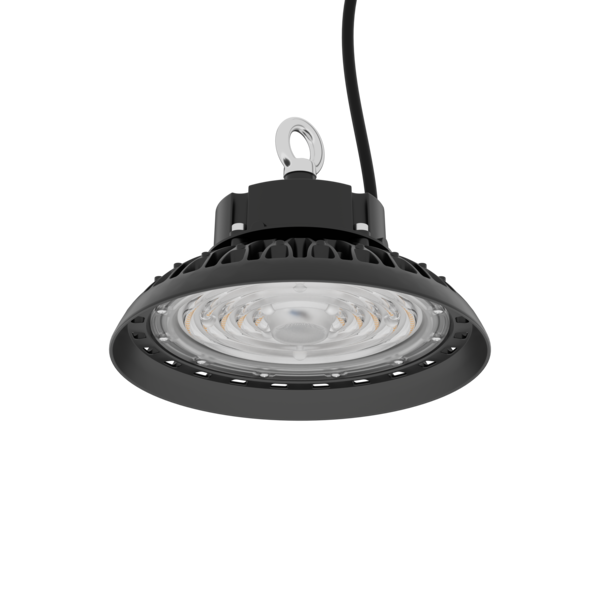

Forza New LED

Industrial High-Bay luminaire designed for LED light source of high lighting performance. Forza LED is ideal for lighting warehouses, manufacturing areas, transportation routes as well as residential lofts and other unusual places with idustrial touch.

Hallenleuchten

Forza New LED

Industrial High-Bay luminaire designed for LED light source of high lighting performance. Forza LED is ideal for lighting warehouses, manufacturing areas, transportation routes as well as residential lofts and other unusual places with idustrial touch.

Go to the variant list (24)

LED

Lichtaustritt DI

IP65

IK10

Basic information:

Ausführung:

Grooved aluminum housing, transparent diffuser, LED light source from reputable manufacturers, IP65 connector.

Montageart:

Suspended

Power:

220 ... 240 V

Categorization:

Leuchtentyp:

Hallenleuchten

Anwendung:

Labore , Garagen, Technikräume, Wachräume, soziale Räume, Sportanlagen - Sporthallen, Parkplätze und Garagen, Schattenspender, Parkplätze , Sportbereiche

Montagetyp:

Hängeleuchten

Technical data:

Luminaire power:

100 - 240 W

Leuchtenlichtstrom:

17000 - 42800 lm

Outer diameter:

250 mm, 300 mm, 345 mm

Abstrahlwinkel / Ausstrahlungswinkel:

60 °, 90 °, 120 °

See other technical data

Beschreibung der Produktfamilie

Technical data

Mechanische Produktdaten

Montagearten	Seilpendelmontage
Gehäuse-Material	Aluminium-Druckguss

Optische Produktdaten

Raster/ Blendschutz	LNS, SH
Abdeckungsfarbe	fehlt
Abdeckungsmaterial	Glas/Abdeckung transparent

Elektrische Produktdaten

Leuchtmittel	LED
Leuchtenanschlussleistung	100 - 240 W
Lieferbares Zubehör	Netzteil
Nennspannung	220 ... 240 V
Through wiring	Nein
Type of driver	DALI, ON/OFF
Emergency module	option
Bewegungssensor	option

Information data

Net weight	2.3 - 4.4 kg
Farbe	schwarz
Power and luminous flux tolerance	+/-10%

Lichttechnische Daten

Leuchtenlichtstrom	17000 - 42800 lm
Lichtausbeute der Leuchte	170 - 191 lm/W
Lichtfarbe	weiss
Farbwiedergabeindex	80
Lichtverteilung	Lichtaustritt DI
Abstrahlwinkel / Ausstrahlungswinkel	60 °, 90 °, 120 °
Farbtemperatur	4000K
Farbtemperatur / CRI	840

Zertifikate

Schutzart IP	IP65
Schlagfestigkeit	IK10
Schutzklasse	I
Lampenschutz	Ja
CE	Ja

Product variants

✕

Suche

Filtry

How does the product indexing system work?

AA

002

.

22

11

.

830

.

D

0

0

0

Family

AA ALTO LED

AB ALTO WALL

Type

001 e.g.: 545 mm

002 e.g.: 1085 mm

Farbe

11 WHITE RAL 9016

12 WHITE RAL 9010

22 GREY RAL 9006

33 BLACK RAL 9005

44 ANTHRACITE RALBG 452

45 ANTHRACITE RAL 7016

99 OTHER - PERSONALIZATION

Optisches System

00 EMPTY

11 OPAL /MILK DIFFUSER/

22 MPRM /MICROPRISMATIC DIFFUSER/

23 DMPRM /DIAMONT MICROPRISMATIC DIFFUSER/

24 MPOP /MICROPRISMATIC DIFFUSER WITH FLEX LAYER/

33 PAR /PARABOLIC LOUVER/

34 PAR SH /PARABOLIC LOUVER UNDER TEMPERED GLASS/

44 mPARM /PARABOLIC MINI LOUVER METALLIZED/

45 PARW /PARABOLIC LOUVER WHITE/

46 mPARB /PARABOLIC MINI LOUVER BLACK/

66 RF /REFLECTOR/

67 RM /MATTE REFLECTOR/

68 RW /REFLECTOR WHITE/

77 LNS /LENS/

88 SH MAT /MATTE TEMPERED GLASS/

89 SH /TEMPERED GLASS/

CRI /Farbtemperatur

827

830 CRI ≥ 80; CCT 3000K

835 CRI ≥ 80; CCT 3500K

840 CRI ≥ 80; CCT 4000K

850 CRI ≥ 80; CCT 5000K

857 CRI ≥ 80; CCT 5700K

865 CRI ≥ 80; CCT 6500K

8TW CRI ≥ 80; Tunable white

927 CRI ≥ 90; CCT 2700K

930 CRI ≥ 90; CCT 3000K

935 CRI ≥ 90; CCT 3500K

940 CRI ≥ 90; CCT 4000K

950 CRI ≥ 90; CCT 5000K

957 CRI ≥ 90; CCT 5700K

965 CRI ≥ 90; CCT 6500K

9TW CRI ≥ 90; Tunable white

RGB RGB

Netzteil

A ON/OFF /WITHOUT REGULATION/

D DALI /DIGITAL ADDRESSABLE LIGHTING INTERFACE/

H HO /DRIVER WITH PREDEFINED SETTING/

E HE /DRIVER WITH PREDEFINED SETTING/

F HO DALI /DRIVER WITH PREDEFINED SETTING/

G HE DALI /DRIVER WITH PREDEFINED SETTING/

K DSI

I CF /CORRIDOR FUNCTION - STEP DIMMING/

C CAS /CASAMBI - SMART CONTROL VIA APPLICATIONS/

X DMX

S sDIMM

V 1-10V /ADJUSTABLE/

Emergency module

0 WITHOUT EMERGENCY MODULE

1 EM1H ST /SELFTEST/

2 EM3H ST /SELFTEST/

3 EM1H BASIC

4 EM3H BASIC

5 EM1H PRO /DALI/

6 EM3H PRO /DALI/

Through wiring

0 WITHOUT THROUGH WIRING

1 TH3 /3-PHASE THROUGH WIRING/

2 TH5 /5-PHASE THROUGH WIRING/

3 TH7 /7-PHASE THROUGH WIRING/

4 WI /WIELAND/

5 WI TH /THROUGH WIRING/

Bewegungssensor

0 WITHOUT MOTION SENSOR

1 MW PRO /PASSIVE INFRARED - STEP DIMM/

2 PIR /INFRARED/

Index	Luminaire power	Leuchtenlichtstrom	Lichtausbeute der Leuchte	Abstrahlwinkel / Ausstrahlungswinkel	Raster/ Blendschutz [Optisches System]	Farbtemperatur / CRI	Farbe	Type of driver	Familientyp
CX011.3377.840.A000 Copy the code Open in new window	100 W	17000 lm	170 lm/W	60°	LNS	840	schwarz	ON/OFF	60°
CX011.3377.840.D000 Copy the code Open in new window	100 W	17000 lm	170 lm/W	60°	LNS	840	schwarz	DALI	60°
CX012.3377.840.A000 Copy the code Open in new window	100 W	18200 lm	182 lm/W	90°	LNS	840	schwarz	ON/OFF	90°
CX012.3377.840.D000 Copy the code Open in new window	100 W	18200 lm	182 lm/W	90°	LNS	840	schwarz	DALI	90°
CX013.3389.840.A000 Copy the code Open in new window	100 W	17800 lm	178 lm/W	120°	SH	840	schwarz	ON/OFF	120°
CX013.3389.840.D000 Copy the code Open in new window	100 W	17800 lm	178 lm/W	120°	SH	840	schwarz	DALI	120°
CX015.3377.840.A000 Copy the code Open in new window	150 W	28000 lm	187 lm/W	60°	LNS	840	schwarz	ON/OFF	60°
CX015.3377.840.D000 Copy the code Open in new window	150 W	28000 lm	187 lm/W	60°	LNS	840	schwarz	DALI	60°
CX016.3377.840.A000 Copy the code Open in new window	150 W	28700 lm	191 lm/W	90°	LNS	840	schwarz	ON/OFF	90°
CX016.3377.840.D000 Copy the code Open in new window	150 W	28700 lm	191 lm/W	90°	LNS	840	schwarz	DALI	90°
CX017.3389.840.A000 Copy the code Open in new window	150 W	28000 lm	187 lm/W	120°	SH	840	schwarz	ON/OFF	120°
CX017.3389.840.D000 Copy the code Open in new window	150 W	28000 lm	187 lm/W	120°	SH	840	schwarz	DALI	120°
CX022.3377.840.A000 Copy the code Open in new window	200 W	35000 lm	175 lm/W	60°	LNS	840	schwarz	ON/OFF	60°
CX022.3377.840.D000 Copy the code Open in new window	200 W	35000 lm	175 lm/W	60°	LNS	840	schwarz	DALI	60°
CX023.3377.840.A000 Copy the code Open in new window	200 W	36200 lm	181 lm/W	90°	LNS	840	schwarz	ON/OFF	90°

Displaying items: 15 of 24

of 2

per page

Family datasheet

Download

Family datasheet extended

Download

Montageanleitung

667.05 KB

Download

Konformitätserklärung

Download

Fotometrische Datei

10.35 KB

Download

Pobierz wszystkie pliki

Montageelemente

Kette 2,0mm 1000mm
