Luminaires de systèmes

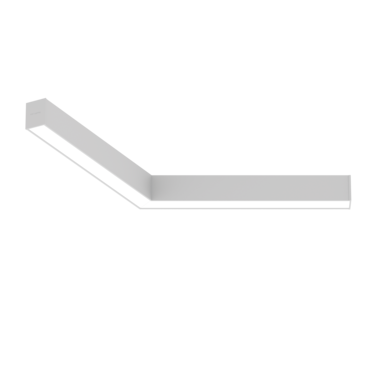

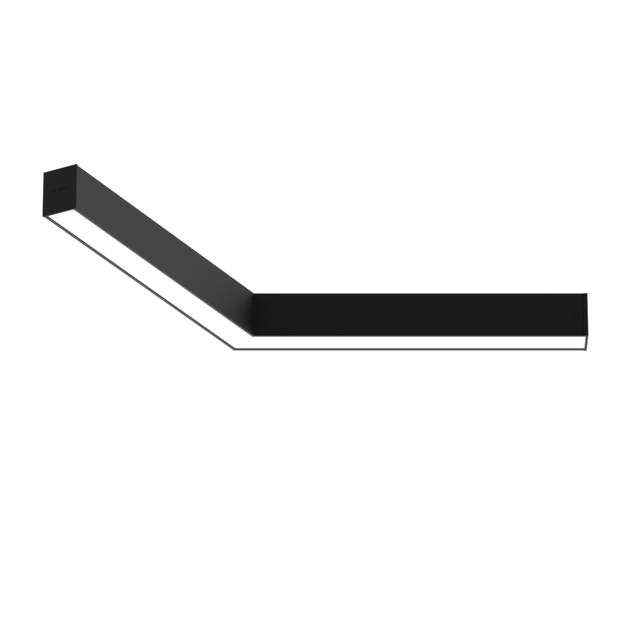

Sigma II Corner L120 LED

Nouveau système de luminaires LED, destiné à former des lignes. C'est est une solution élégante et efficace, parfaite pour éclairage de bureaux, salles de conférence, réceptions et autres lieux de travail.

Luminaires de systèmes

Sigma II Corner L120 LED

Nouveau système de luminaires LED, destiné à former des lignes. C'est est une solution élégante et efficace, parfaite pour éclairage de bureaux, salles de conférence, réceptions et autres lieux de travail.

Go to the variant list (24)

LED

IP30

Oui

Oui

Oui

Basic information:

Matériau:

profil en aluminium peint électrostatiquement (standard: blanc, gris, noir), glace microprismatique (MPRM) en PMMA ou glace OPAL en PMMA.

Power:

220 ... 240 V

Categorization:

Selon le type de luminaire:

Luminaires de systèmes

Selon application:

Espace bureau, Conférence, Couloirs, escaliers, Salles d’attente, comptoirs d’accueil, Locaux commerciaux, Amphithéâtres, Classes, Laboratoires informatiques

Typ de montage:

Suspendu

Technical data:

Luminaire power:

25 W

Flux lumineux du luminaire:

2330 - 2560 lm

Longueur:

567 mm

See other technical data

Technical data

Données mécaniques

Matériau du caisson	Aluminium
Adaptés à la création des lignes luminaires	Oui

Données optiques

Raster / diaphragme	MPRM, OPAL
Réflecteur	high gloss

Données électriques

Source lumineuse	LED
Puissance du luminaire	25 W
Nombre de sources lumineuses	1
Type d'équipement	Alimentation
Tension nominale	220 ... 240 V
Contient une source lumineuse	Oui
Type of driver	DALI, ON/OFF
Emergency module	opcjonalnie
Capteur de mouvement	opcjonalnie

Information data

Net weight	2.3 kg
Couleur	Noir, blanc, gris
Gamme des températures	-15 ... 40
Power and luminous flux tolerance	+/-10%

Données lumineuses

Flux lumineux du luminaire	2330 - 2560 lm
Efficacité lumineuse du luminaire	93 - 102 lm/W
Couleur de la lumière	blanc
Indice de rendu des couleurs	80
Répartition lumineuse	à flux large
Distribution lumineuse	DI
Classe de luminaire	I
Dégradation des diodes LED	B10
Chute du flux lumineux dans le temps	L80
MacAdam	SDCM 3
Lamp Lumen Maintenance Factor (after 60 000h)	85 %
Temperature de couleur	3000K, 4000K
Temperatu re de couleur / CRI	830, 840

Certificats et marquages

Niveau de protection (IP)	IP30
Résistance à l'impact	IK04
Classe de protection	I
Power Flicker	=< 3%
Protection de la source lumineuse	Oui
CE	Oui
HACCP+	Oui
EAC	Oui

Product variants

✕

Search

How does the product indexing system work?

AA

002

.

22

11

.

830

.

D

0

0

0

Family

AA ALTO LED

AB ALTO WALL

Type

001 e.g.: 545 mm

002 e.g.: 1085 mm

Couleur

11 WHITE RAL 9016

12 WHITE RAL 9010

22 GREY RAL 9006

33 BLACK RAL 9005

44 ANTHRACITE RALBG 452

45 ANTHRACITE RAL 7016

99 OTHER - PERSONALIZATION

Optical system

00 EMPTY

11 OPAL /MILK DIFFUSER/

22 MPRM /MICROPRISMATIC DIFFUSER/

23 DMPRM /DIAMONT MICROPRISMATIC DIFFUSER/

24 MPOP /MICROPRISMATIC DIFFUSER WITH FLEX LAYER/

33 PAR /PARABOLIC LOUVER/

34 PAR SH /PARABOLIC LOUVER UNDER TEMPERED GLASS/

44 mPARM /PARABOLIC MINI LOUVER METALLIZED/

45 PARW /PARABOLIC LOUVER WHITE/

46 mPARB /PARABOLIC MINI LOUVER BLACK/

66 RF /REFLECTOR/

67 RM /REFLECTOR METALLIZED/

68 RW /REFLECTOR WHITE/

77 LNS /LENS/

88 SH MAT /MATTE TEMPERED GLASS/

89 SH /TEMPERED GLASS/

CRI / Temp. de couleur

827

830 CRI ≥ 80; CCT 3000K

835 CRI ≥ 80; CCT 3500K

840 CRI ≥ 80; CCT 4000K

850 CRI ≥ 80; CCT 5000K

857 CRI ≥ 80; CCT 5700K

865 CRI ≥ 80; CCT 6500K

8TW CRI ≥ 80; Tunable white

927 CRI ≥ 90; CCT 2700K

930 CRI ≥ 90; CCT 3000K

935 CRI ≥ 90; CCT 3500K

940 CRI ≥ 90; CCT 4000K

950 CRI ≥ 90; CCT 5000K

957 CRI ≥ 90; CCT 5700K

965 CRI ≥ 90; CCT 6500K

9TW CRI ≥ 90; Tunable white

RGB RGB

Alimentation

A ON/OFF /WITHOUT REGULATION/

D HO /DRIVER WITH PREDEFINED SETTING/

H DSI

E HE /DRIVER WITH PREDEFINED SETTING/

F HO DALI /DRIVER WITH PREDEFINED SETTING/

G HE DALI /DRIVER WITH PREDEFINED SETTING/

K CAS /CASAMBI - SMART CONTROL VIA APPLICATIONS/

I CF /CORRIDOR FUNCTION - STEP DIMMING/

C DALI /DIGITAL ADDRESSABLE LIGHTING INTERFACE/

X 1-10V /ADJUSTABLE/

S DMX

V sDIMM

Emergency module

0 WITHOUT EMERGENCY MODULE

1 EM1H ST /SELFTEST/

2 EM3H ST /SELFTEST/

3 EM1H BASIC

4 EM3H BASIC

5 EM1H PRO /DALI/

6 EM3H PRO /DALI/

Through wiring

0 WITHOUT THROUGH WIRING

1 TH3 /3-PHASE THROUGH WIRING/

2 TH5 /5-PHASE THROUGH WIRING/

3 TH7 /7-PHASE THROUGH WIRING/

4 WI /WIELAND/

5 WI TH /THROUGH WIRING/

Capteur de mouvement

0 WITHOUT MOTION SENSOR

1 MW PRO /PASSIVE INFRARED - STEP DIMM/

2 PIR /INFRARED/

Index	Luminaire power	Flux lumineux du luminaire	Efficacité lumineuse du luminaire	Raster / diaphragme [Układ optyczny]	Temperatu re de couleur / CRI	Couleur	Type of driver	Emergency module	Through wiring	Capteur de mouvement	Type de famille
AS007.1111.830.D020 Copy the code Open in new window	25 W	2330 lm	93 lm/W	OPAL	830	blanc	DALI	Non	TH5	Non	120 stopni
AS007.1111.840.A020 Copy the code Open in new window	25 W	2380 lm	95 lm/W	OPAL	840	blanc	ON/OFF	Non	TH5	Non	120 stopni
AS007.1111.840.D020 Copy the code Open in new window	25 W	2380 lm	95 lm/W	OPAL	840	blanc	DALI	Non	TH5	Non	120 stopni
AS007.1122.830.A020 Copy the code Open in new window	25 W	2510 lm	100 lm/W	MPRM	830	blanc	ON/OFF	Non	TH5	Non	120 stopni
AS007.1122.830.D020 Copy the code Open in new window	25 W	2510 lm	100 lm/W	MPRM	830	blanc	DALI	Non	TH5	Non	120 stopni
AS007.1122.840.A020 Copy the code Open in new window	25 W	2560 lm	102 lm/W	MPRM	840	blanc	ON/OFF	Non	TH5	Non	120 stopni
AS007.1122.840.D020 Copy the code Open in new window	25 W	2560 lm	102 lm/W	MPRM	840	blanc	DALI	Non	TH5	Non	120 stopni
AS007.2211.830.A000 Copy the code Open in new window	25 W	2330 lm	93 lm/W	OPAL	830	gris	ON/OFF	Non	Non	Non	120 stopni
AS007.2211.830.A020 Copy the code Open in new window	25 W	2330 lm	93 lm/W	OPAL	830	gris	ON/OFF	Non	TH5	Non	120 stopni
AS007.2211.830.D020 Copy the code Open in new window	25 W	2330 lm	93 lm/W	OPAL	830	gris	DALI	Non	TH5	Non	120 stopni
AS007.2211.840.A020 Copy the code Open in new window	25 W	2380 lm	95 lm/W	OPAL	840	gris	ON/OFF	Non	TH5	Non	120 stopni
AS007.2211.840.D020 Copy the code Open in new window	25 W	2380 lm	95 lm/W	OPAL	840	gris	DALI	Non	TH5	Non	120 stopni
AS007.2222.830.A020 Copy the code Open in new window	25 W	2510 lm	100 lm/W	MPRM	830	gris	ON/OFF	Non	TH5	Non	120 stopni
AS007.2222.830.D020 Copy the code Open in new window	25 W	2510 lm	100 lm/W	MPRM	830	gris	DALI	Non	TH5	Non	120 stopni
AS007.2222.840.A020 Copy the code Open in new window	25 W	2560 lm	102 lm/W	MPRM	840	gris	ON/OFF	Non	TH5	Non	120 stopni

Displaying items: 15 of 24

of 2

per page
