Luminaires de systèmes

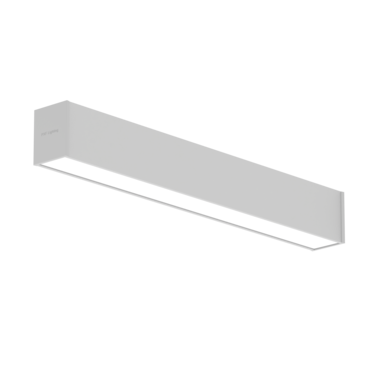

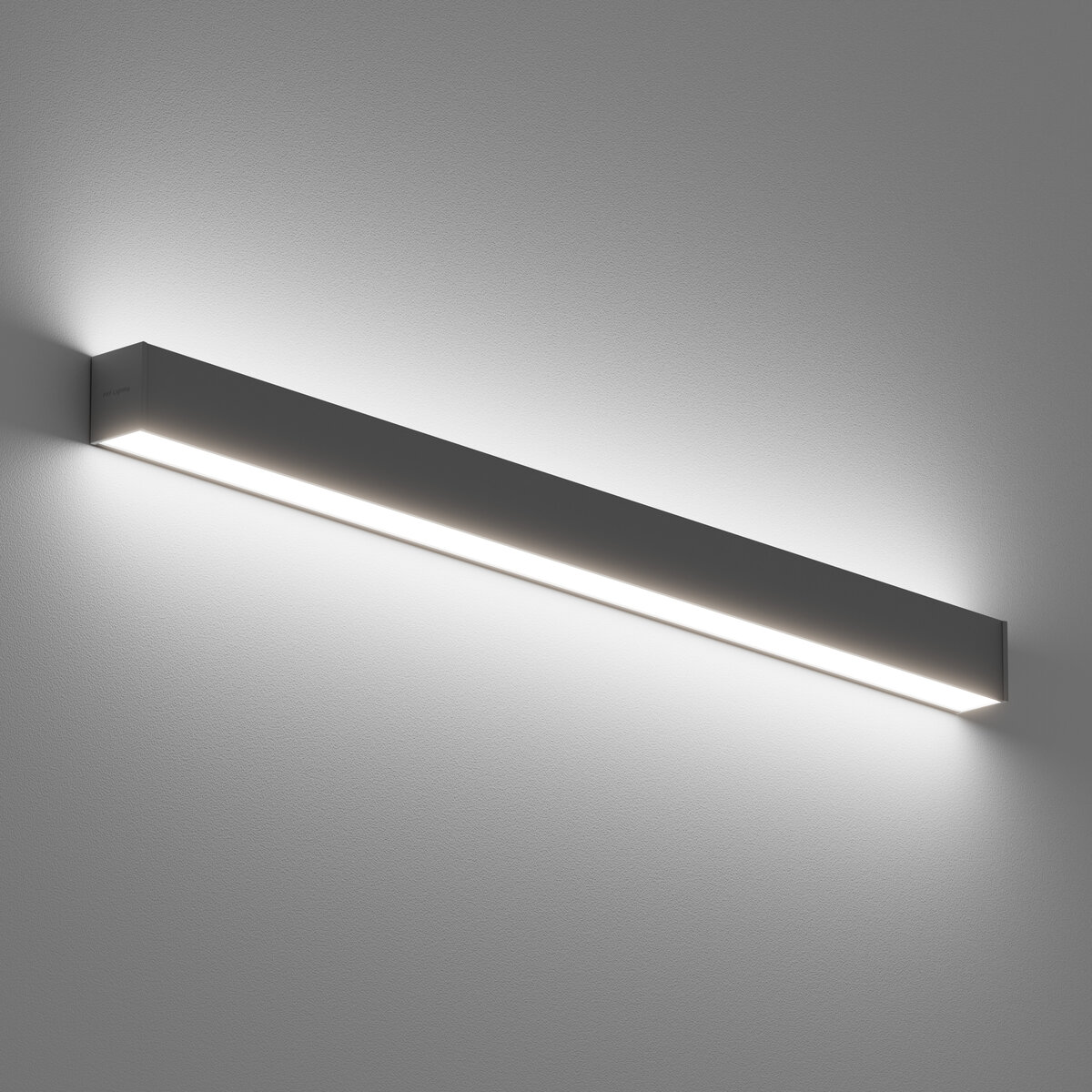

Sigma II Wall LED DI-IN

Appliques LED pour système d'éclairage SIGMA II LED. Destinées à former des lignes et à être montées individuellement. C'est est une solution élégante et efficace, parfaite pour éclairage de bureaux, salles de conférence, réceptions, etc.

Luminaires de systèmes

Sigma II Wall LED DI-IN

Appliques LED pour système d'éclairage SIGMA II LED. Destinées à former des lignes et à être montées individuellement. C'est est une solution élégante et efficace, parfaite pour éclairage de bureaux, salles de conférence, réceptions, etc.

Go to the variant list (372)

LED

IP30

IK04

Oui

Oui

Basic information:

Matériau:

profil en aluminium, peint électrostatiquement (standard: gris), glaces OPAL en polycarbonate

Accessories:

End caps, invisible linear joint

Montage:

mural

Power:

220 ... 240 V

Categorization:

Selon le type de luminaire:

Luminaires de systèmes

Selon application:

Espace bureau, Conférence, Couloirs, escaliers, Salles d’attente, comptoirs d’accueil, Locaux commerciaux, Amphithéâtres, Classes, Laboratoires informatiques

Typ de montage:

Applique

Technical data:

Luminaire power:

25 - 90 W

Flux lumineux du luminaire:

1000 - 3980 lm

Longueur:

545 mm, 1085 mm, 1165 mm, 1625 mm, 2170 mm

See other technical data

Description de la famille de produits

Technical data

Données mécaniques

Type de montage	mural
Matériau du caisson	Aluminium
Adaptés à la création des lignes luminaires	Oui

Données optiques

Raster / diaphragme	MPRM, OPAL
UGR	18

Données électriques

Source lumineuse	LED
Puissance du luminaire	25 - 90 W
Nombre de sources lumineuses	1
Type d'équipement	Alimentation
Tension nominale	220 ... 240 V
Contient une source lumineuse	Oui
Type of driver	DALI, ON/OFF
Emergency module	option
Capteur de mouvement	option

Information data

Net weight	1.5 - 5.85 kg
Couleur	Noir, blanc, gris
Gamme des températures	0 ... 40
Possibilité de gradation de lumière	option
Power and luminous flux tolerance	+/-10%
Info	DI-1140lm / IN-1180lm, DI-1170lm / IN-1220lm, DI-2270lm / IN-2370lm, DI-2340lm / IN-2440lm, DI-3410lm / IN-3550lm, DI-3510lm / IN-3660lm, DI-4550lm / IN-4730lm, DI-4680lm / IN-4880lm

Données lumineuses

Flux lumineux du luminaire	1000 - 3980 lm
Flux lumineux du luminaire DI	970 - 5900 lm
Flux lumineux du luminaire IN	1010 - 4880 lm
Efficacité lumineuse du luminaire	40 - 120 lm/W
Couleur de la lumière	blanc
Indice de rendu des couleurs	80, 90
Répartition lumineuse	à flux large, Średniostrumieniowy
Distribution lumineuse	DI, DI/IN
Classe de luminaire	II
MacAdam	SDCM 3
L80B10 @25°C	100000 h
L90B10 @25°C	64000 h
Lamp Lumen Maintenance Factor (after 60 000h)	85 %
Temperature de couleur	3000K, 4000K
Temperatu re de couleur / CRI	830, 840, 930, 940

Certificats et marquages

Niveau de protection (IP)	IP30
Résistance à l'impact	IK04
Classe de protection	I
Protection de la source lumineuse	Oui
CE	Oui
HACCP+	Oui
EAC	Oui

Product variants

✕

Search

Filtry

How does the product indexing system work?

AA

002

.

22

11

.

830

.

D

0

0

0

Family

AA ALTO LED

AB ALTO WALL

Type

001 e.g.: 545 mm

002 e.g.: 1085 mm

Couleur

11 WHITE RAL 9016

12 WHITE RAL 9010

22 GREY RAL 9006

33 BLACK RAL 9005

44 ANTHRACITE RALBG 452

45 ANTHRACITE RAL 7016

99 OTHER - PERSONALIZATION

Système optique

00 EMPTY

11 OPAL /MILK DIFFUSER/

22 MPRM /MICROPRISMATIC DIFFUSER/

23 DMPRM /DIAMONT MICROPRISMATIC DIFFUSER/

24 MPOP /MICROPRISMATIC DIFFUSER WITH FLEX LAYER/

33 PAR /PARABOLIC LOUVER/

34 PAR SH /PARABOLIC LOUVER UNDER TEMPERED GLASS/

44 mPARM /PARABOLIC MINI LOUVER METALLIZED/

45 PARW /PARABOLIC LOUVER WHITE/

46 mPARB /PARABOLIC MINI LOUVER BLACK/

66 RF /REFLECTOR/

67 RM /MATTE REFLECTOR/

68 RW /REFLECTOR WHITE/

77 LNS /LENS/

88 SH MAT /MATTE TEMPERED GLASS/

89 SH /TEMPERED GLASS/

CRI / Temp. de couleur

827

830 CRI ≥ 80; CCT 3000K

835 CRI ≥ 80; CCT 3500K

840 CRI ≥ 80; CCT 4000K

850 CRI ≥ 80; CCT 5000K

857 CRI ≥ 80; CCT 5700K

865 CRI ≥ 80; CCT 6500K

8TW CRI ≥ 80; Tunable white

927 CRI ≥ 90; CCT 2700K

930 CRI ≥ 90; CCT 3000K

935 CRI ≥ 90; CCT 3500K

940 CRI ≥ 90; CCT 4000K

950 CRI ≥ 90; CCT 5000K

957 CRI ≥ 90; CCT 5700K

965 CRI ≥ 90; CCT 6500K

9TW CRI ≥ 90; Tunable white

RGB RGB

Alimentation

A ON/OFF /WITHOUT REGULATION/

D DALI /DIGITAL ADDRESSABLE LIGHTING INTERFACE/

H HO /DRIVER WITH PREDEFINED SETTING/

E HE /DRIVER WITH PREDEFINED SETTING/

F HO DALI /DRIVER WITH PREDEFINED SETTING/

G HE DALI /DRIVER WITH PREDEFINED SETTING/

K DSI

I CF /CORRIDOR FUNCTION - STEP DIMMING/

C CAS /CASAMBI - SMART CONTROL VIA APPLICATIONS/

X DMX

S sDIMM

V 1-10V /ADJUSTABLE/

Emergency module

0 WITHOUT EMERGENCY MODULE

1 EM1H ST /SELFTEST/

2 EM3H ST /SELFTEST/

3 EM1H BASIC

4 EM3H BASIC

5 EM1H PRO /DALI/

6 EM3H PRO /DALI/

Through wiring

0 WITHOUT THROUGH WIRING

1 TH3 /3-PHASE THROUGH WIRING/

2 TH5 /5-PHASE THROUGH WIRING/

3 TH7 /7-PHASE THROUGH WIRING/

4 WI /WIELAND/

5 WI TH /THROUGH WIRING/

Capteur de mouvement

0 WITHOUT MOTION SENSOR

1 MW PRO /PASSIVE INFRARED - STEP DIMM/

2 PIR /INFRARED/

Index	Luminaire power	Flux lumineux du luminaire	Flux lumineux du luminaire DI	Flux lumineux du luminaire IN	Efficacité lumineuse du luminaire	Raster / diaphragme [Système optique]	Temperatu re de couleur / CRI	Distribution lumineuse	Couleur	Type of driver	Emergency module	Through wiring	Capteur de mouvement	Type de famille
AT001.1111.830.A000 Copy the code Open in new window	25 W	1140 lm	1140 lm	1180 lm	93 lm/W	OPAL	830	DI/IN	blanc	ON/OFF	Non	Non	Non	DI-IN 545mm
AT001.1111.830.A020 Copy the code Open in new window	25 W	1140 lm	1140 lm	1180 lm	93 lm/W	OPAL	830	DI/IN	blanc	ON/OFF	Non	TH5	Non	DI-IN 545mm
AT001.1111.840.A000 Copy the code Open in new window	25 W	1170 lm	1170 lm	1220 lm	96 lm/W	OPAL	840	DI/IN	blanc	ON/OFF	Non	Non	Non	DI-IN 545mm
AT001.1111.840.A020 Copy the code Open in new window	25 W	1170 lm	1170 lm	1220 lm	96 lm/W	OPAL	840	DI/IN	blanc	ON/OFF	Non	TH5	Non	DI-IN 545mm
AT001.1111.930.A000 Copy the code Open in new window	25 W	970 lm	970 lm	1010 lm	79 lm/W	OPAL	930	DI/IN	blanc	ON/OFF	Non	Non	Non	DI-IN 545mm
AT001.1111.930.A020 Copy the code Open in new window	25 W	970 lm	970 lm	1010 lm	79 lm/W	OPAL	930	DI/IN	blanc	ON/OFF	Non	TH5	Non	DI-IN 545mm
AT001.1111.940.A000 Copy the code Open in new window	25 W	1000 lm			40 lm/W	OPAL	940	DI	blanc	ON/OFF	Non	Non	Non	DI-IN 545mm
AT001.1111.940.A020 Copy the code Open in new window	25 W	1000 lm			40 lm/W	OPAL	940	DI	blanc	ON/OFF	Non	TH5	Non	DI-IN 545mm
AT001.2211.830.A000 Copy the code Open in new window	25 W	1140 lm	1140 lm	1180 lm	93 lm/W	OPAL	830	DI/IN	gris	ON/OFF	Non	Non	Non	DI-IN 545mm
AT001.2211.830.A020 Copy the code Open in new window	25 W	1140 lm	1140 lm	1180 lm	93 lm/W	OPAL	830	DI/IN	gris	ON/OFF	Non	TH5	Non	DI-IN 545mm
AT001.2211.830.D000 Copy the code Open in new window	25 W	1140 lm	1140 lm	1180 lm	93 lm/W	OPAL	830	DI/IN	gris	DALI	Non	Non	Non	DI-IN 545mm
AT001.2211.840.A000 Copy the code Open in new window	25 W	1170 lm	1170 lm	1220 lm	96 lm/W	OPAL	840	DI/IN	gris	ON/OFF	Non	Non	Non	DI-IN 545mm
AT001.2211.840.A001 Copy the code Open in new window	25 W	1170 lm	1170 lm	1220 lm	96 lm/W	OPAL	840	DI/IN	gris	ON/OFF	Non	Non	MW	DI-IN 545mm
AT001.2211.840.A020 Copy the code Open in new window	25 W	1170 lm	1170 lm	1220 lm	96 lm/W	OPAL	840	DI/IN	gris	ON/OFF	Non	TH5	Non	DI-IN 545mm
AT001.2211.840.D000 Copy the code Open in new window	25 W	1170 lm	1170 lm	1220 lm	96 lm/W	OPAL	840	DI/IN	gris	DALI	Non	Non	Non	DI-IN 545mm

Displaying items: 15 of 372

of 25

per page

Family datasheet

Download

Family datasheet extended

Download

Instruction de montage

367.41 KB

Download

Déclaration UE de conformité

Download

Fichier photométrique

10.88 KB

Download

Pobierz wszystkie pliki

éléments de construction

Sigma II Embout PC
