Luminaires de systèmes

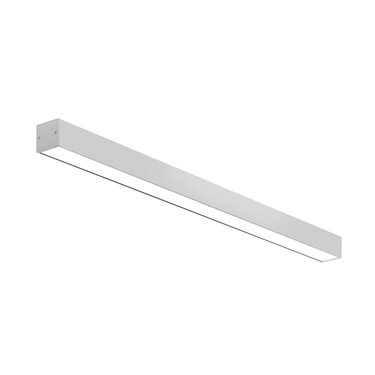

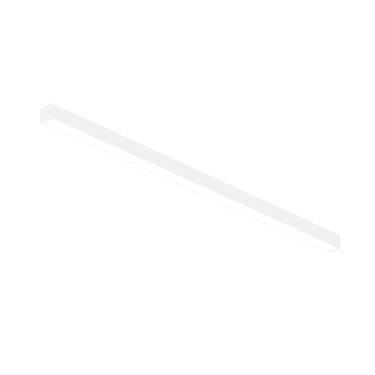

VIP LED

Ligne moderne de luminaires d'éclairage de système, fabriqués de profil en aluminium à paramètres de résistance élevés. Diffision lumineuse directe, réalisée à l'aide d'une plaque microprismatique. Grâce à la série d'accessoires de montage supplémentaire, ces luminaires se caractérisent par une grande universalité de configurations et une simplicité de montage.

Luminaires de systèmes

VIP LED

Ligne moderne de luminaires d'éclairage de système, fabriqués de profil en aluminium à paramètres de résistance élevés. Diffision lumineuse directe, réalisée à l'aide d'une plaque microprismatique. Grâce à la série d'accessoires de montage supplémentaire, ces luminaires se caractérisent par une grande universalité de configurations et une simplicité de montage.

Go to the variant list (2043)

LED

Oui

Oui

Oui

Oui

Basic information:

Matériau:

profil en aluminium peint électrostatiquement (standard: gris), glaces OPAL, MPRM

Accessories:

Jonction (linéaire, 90°, T, X, Y, murale, pour plafond) ; suspension (simple, électrique), embouts d'extrémité.

Montage:

plafonnier, suspendu, mural

Power:

220 ... 240 V

Categorization:

Selon le type de luminaire:

Luminaires de systèmes

Selon application:

Espace bureau, Conférence, Couloirs, escaliers, Salles d’attente, comptoirs d’accueil, Locaux commerciaux, Amphithéâtres, Classes, Laboratoires informatiques

Typ de montage:

Au plfond, Suspendu

Technical data:

Luminaire power:

13 - 52 W

Flux lumineux du luminaire:

1550 - 7300 lm

Longueur:

585 mm, 665 mm, 875 mm, 955 mm, 1165 mm, 1170 mm, 1245 mm, 1455 mm, 1535 mm, 1745 mm, 1825 mm, 2035 mm, 2115 mm

See other technical data

Technical data

Données mécaniques

Type de montage	universel
Matériau du caisson	Aluminium
Adaptés à la création des lignes luminaires	Oui

Données optiques

Raster / diaphragme	MPOP, MPRM, OPAL
Réflecteur	high gloss
UGR	21, 23

Données électriques

Source lumineuse	LED
Puissance du luminaire	13 - 52 W
Type d'équipement	Alimentation
Tension nominale	220 ... 240 V
Type of driver	DALI, ON/OFF
Emergency module	opcjonalnie
Capteur de mouvement	opcjonalnie

Information data

Net weight	1.5 - 5.5 kg
Couleur	Anthracite, Noir, blanc, gris
Gamme des températures	-15 ... 40
Power and luminous flux tolerance	+/-10%
Info	1165 mm, 1455 mm, 1745 mm, 2035 mm, 585 mm, 875 mm

Données lumineuses

Flux lumineux du luminaire	1550 - 7300 lm
Efficacité lumineuse du luminaire	102 - 152 lm/W
Couleur de la lumière	blanc
Indice de rendu des couleurs	80, 90
Distribution lumineuse	DI
Dégradation des diodes LED	B10
Chute du flux lumineux dans le temps	L80
MacAdam	SDCM 3
Lamp Lumen Maintenance Factor (after 60 000h)	85 %
Temperature de couleur	2700-6500K, 3000K, 3500 K, 4000K, 5000 K
Temperatu re de couleur / CRI	830, 835, 840, 850, 8TW, 930, 940

Certificats et marquages

Niveau de protection (IP)	IP20, IP30
Résistance à l'impact	IK04
Classe de protection	I
Power Flicker	=< 3%
Protection de la source lumineuse	Oui
Institut national de l'hygiène (Pologne)	Oui
CE	Oui
HACCP+	Oui
EAC	Oui

Product variants

✕

Search

How does the product indexing system work?

AA

002

.

22

11

.

830

.

D

0

0

0

Family

AA ALTO LED

AB ALTO WALL

Type

001 e.g.: 545 mm

002 e.g.: 1085 mm

Couleur

11 WHITE RAL 9016

12 WHITE RAL 9010

22 GREY RAL 9006

33 BLACK RAL 9005

44 ANTHRACITE RALBG 452

45 ANTHRACITE RAL 7016

99 OTHER - PERSONALIZATION

Optical system

00 EMPTY

11 OPAL /MILK DIFFUSER/

22 MPRM /MICROPRISMATIC DIFFUSER/

23 DMPRM /DIAMONT MICROPRISMATIC DIFFUSER/

24 MPOP /MICROPRISMATIC DIFFUSER WITH FLEX LAYER/

33 PAR /PARABOLIC LOUVER/

34 PAR SH /PARABOLIC LOUVER UNDER TEMPERED GLASS/

44 mPARM /PARABOLIC MINI LOUVER METALLIZED/

45 PARW /PARABOLIC LOUVER WHITE/

46 mPARB /PARABOLIC MINI LOUVER BLACK/

66 RF /REFLECTOR/

67 RM /REFLECTOR METALLIZED/

68 RW /REFLECTOR WHITE/

77 LNS /LENS/

88 SH MAT /MATTE TEMPERED GLASS/

89 SH /TEMPERED GLASS/

CRI / Temp. de couleur

827

830 CRI ≥ 80; CCT 3000K

835 CRI ≥ 80; CCT 3500K

840 CRI ≥ 80; CCT 4000K

850 CRI ≥ 80; CCT 5000K

857 CRI ≥ 80; CCT 5700K

865 CRI ≥ 80; CCT 6500K

8TW CRI ≥ 80; Tunable white

927 CRI ≥ 90; CCT 2700K

930 CRI ≥ 90; CCT 3000K

935 CRI ≥ 90; CCT 3500K

940 CRI ≥ 90; CCT 4000K

950 CRI ≥ 90; CCT 5000K

957 CRI ≥ 90; CCT 5700K

965 CRI ≥ 90; CCT 6500K

9TW CRI ≥ 90; Tunable white

RGB RGB

Alimentation

A ON/OFF /WITHOUT REGULATION/

D DALI /DIGITAL ADDRESSABLE LIGHTING INTERFACE/

H HO /DRIVER WITH PREDEFINED SETTING/

E HE /DRIVER WITH PREDEFINED SETTING/

F HO DALI /DRIVER WITH PREDEFINED SETTING/

G HE DALI /DRIVER WITH PREDEFINED SETTING/

K DSI

I CF /CORRIDOR FUNCTION - STEP DIMMING/

C CAS /CASAMBI - SMART CONTROL VIA APPLICATIONS/

X DMX

S sDIMM

V 1-10V /ADJUSTABLE/

Emergency module

0 WITHOUT EMERGENCY MODULE

1 EM1H ST /SELFTEST/

2 EM3H ST /SELFTEST/

3 EM1H BASIC

4 EM3H BASIC

5 EM1H PRO /DALI/

6 EM3H PRO /DALI/

Through wiring

0 WITHOUT THROUGH WIRING

1 TH3 /3-PHASE THROUGH WIRING/

2 TH5 /5-PHASE THROUGH WIRING/

3 TH7 /7-PHASE THROUGH WIRING/

4 WI /WIELAND/

5 WI TH /THROUGH WIRING/

Capteur de mouvement

0 WITHOUT MOTION SENSOR

1 MW PRO /PASSIVE INFRARED - STEP DIMM/

2 PIR /INFRARED/

Index	Luminaire power	Flux lumineux du luminaire	Efficacité lumineuse du luminaire	Raster / diaphragme [Układ optyczny]	Temperatu re de couleur / CRI	Couleur	Type of driver	Emergency module	Through wiring	Capteur de mouvement	Type de famille
BH001.1111.830.A000 Copy the code Open in new window	13 W	1815 lm	140 lm/W	OPAL	830	blanc	ON/OFF	Non	Non	Non	585mm
BH001.1111.830.A001 Copy the code Open in new window	13 W	1815 lm	140 lm/W	OPAL	830	blanc	ON/OFF	Non	Non	MW	585mm
BH001.1111.830.A020 Copy the code Open in new window	13 W	1815 lm	140 lm/W	OPAL	830	blanc	ON/OFF	Non	TH5	Non	585mm
BH001.1111.830.A021 Copy the code Open in new window	13 W	1815 lm	140 lm/W	OPAL	830	blanc	ON/OFF	Non	TH5	MW	585mm
BH001.1111.830.D000 Copy the code Open in new window	13 W	1815 lm	140 lm/W	OPAL	830	blanc	DALI	Non	Non	Non	585mm
BH001.1111.830.D020 Copy the code Open in new window	13 W	1815 lm	140 lm/W	OPAL	830	blanc	DALI	Non	TH5	Non	585mm
BH001.1111.840.A000 Copy the code Open in new window	13 W	1855 lm	143 lm/W	OPAL	840	blanc	ON/OFF	Non	Non	Non	585mm
BH001.1111.840.A001 Copy the code Open in new window	13 W	1855 lm	143 lm/W	OPAL	840	blanc	ON/OFF	Non	Non	MW	585mm
BH001.1111.840.A020 Copy the code Open in new window	13 W	1855 lm	143 lm/W	OPAL	840	blanc	ON/OFF	Non	TH5	Non	585mm
BH001.1111.840.A021 Copy the code Open in new window	13 W	1855 lm	143 lm/W	OPAL	840	blanc	ON/OFF	Non	TH5	MW	585mm
BH001.1111.840.D000 Copy the code Open in new window	13 W	1855 lm	143 lm/W	OPAL	840	blanc	DALI	Non	Non	Non	585mm
BH001.1111.840.D020 Copy the code Open in new window	13 W	1855 lm	143 lm/W	OPAL	840	blanc	DALI	Non	TH5	Non	585mm
BH001.1111.930.A000 Copy the code Open in new window	13 W	1550 lm	119 lm/W	OPAL	930	blanc	ON/OFF	Non	Non	Non	585mm
BH001.1111.930.A001 Copy the code Open in new window	13 W	1550 lm	119 lm/W	OPAL	930	blanc	ON/OFF	Non	Non	MW	585mm
BH001.1111.930.A020 Copy the code Open in new window	13 W	1550 lm	119 lm/W	OPAL	930	blanc	ON/OFF	Non	TH5	Non	585mm

Displaying items: 15 of 2043

of 137

per page

Family datasheet

Download

Family datasheet extended

Download

Instruction de montage

421.66 KB

Download

Déclaration UE de conformité

Download

Fichier photométrique

56.74 KB

Download

Pobierz wszystkie pliki

éléments de construction

VIP LED Remplissage vierge

élements électriques

Kit de suspension électrique

éléments de raccordement

VIP Mini kit de jonction 90°

VIP Mini ensemble de jonction T

VIP Mini rejoignant l'ensemble X

Kit de jonction VIP 90°

Kit de jonction VIP en forme de T

Kit de jonction VIP en forme de X

Kit de jonction VIP en forme de Y

éléments de montages

Kit de suspension 1x
