Asymmetric GK LED

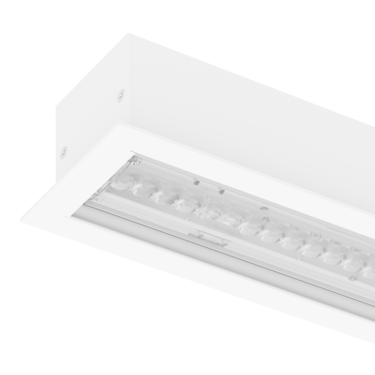

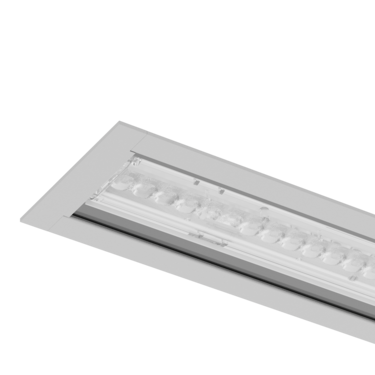

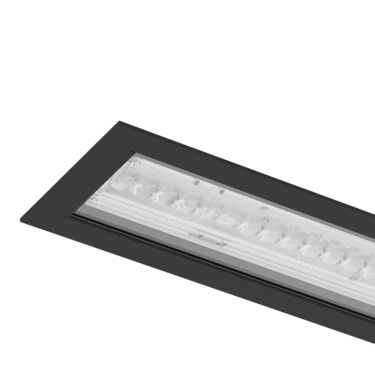

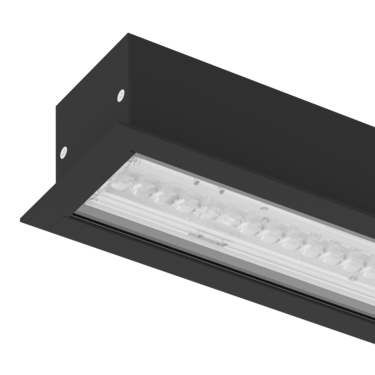

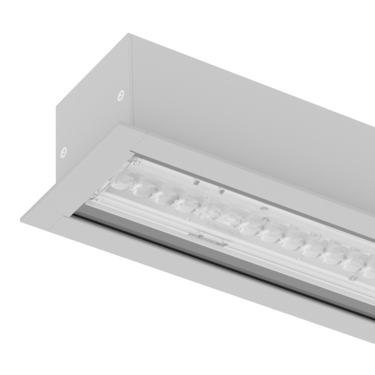

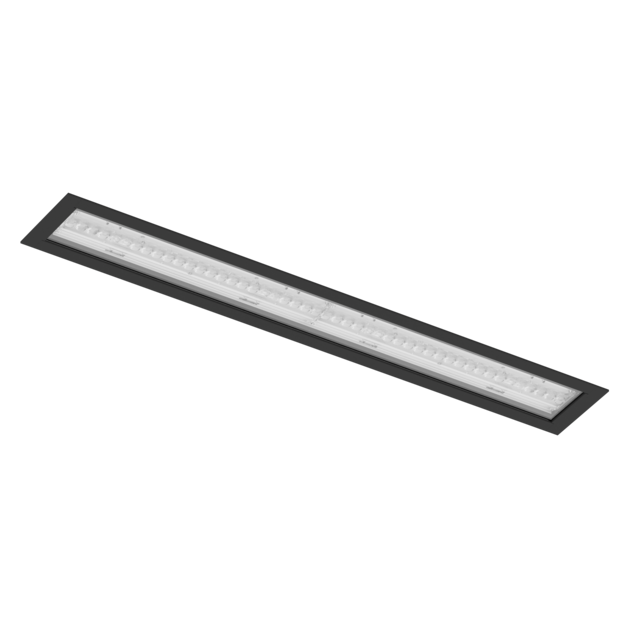

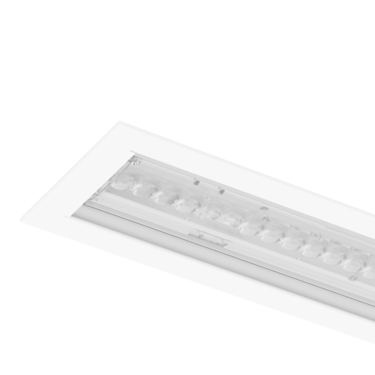

Charakteryzująca się asymetrycznym rozsyłem światła oprawa na źródła LED wykonana z profilu aluminiowego. ASYMMETRIC GK LED idealnie nadaje się do oświetlenia tablic szkolnych - układ optyczny kieruje strumień świetlny bezpośrednio na powierzchnię pionową. Możliwość łączenia w linię świetlną z oprawami VIP GK LED.

Oprawy systemowe

Asymmetric GK LED

Charakteryzująca się asymetrycznym rozsyłem światła oprawa na źródła LED wykonana z profilu aluminiowego. ASYMMETRIC GK LED idealnie nadaje się do oświetlenia tablic szkolnych - układ optyczny kieruje strumień świetlny bezpośrednio na powierzchnię pionową. Możliwość łączenia w linię świetlną z oprawami VIP GK LED.

Przejdź do listy wariantów (92)

LED

IP20

IK04

tak

tak

Informacje podstawowe:

Wykonanie:

Profil aluminiowy malowany elektrostatycznie (w standardzie kolor biały, szary, czarny). Klosz przezroczysty.

Akcesoria:

łącznik (liniowy oraz 90°), końcowki.

Montaż:

do wpuszczenia w sufit gipsowo-kartonowy G/K

Zasilanie:

220 ... 240 V

Kategoryzacja:

Według typu oprawy:

Oprawy systemowe

Według zastosowania:

Pomieszczenia biurowe, Sale konferencyjne, Korytarze, klatki schodowe, Poczekalnie, recepcje, Powierzchnie sprzedaży/lokale usługowe, Sale wykładowe/aule, Sale lekcyjne

Sposób montażu:

Do sufitów GK

Dane techniczne:

Moc oprawy:

19 - 73 W

Strumień świetlny oprawy [lm]:

2485 - 10435 lm

Długość [mm]:

575 mm, 1135 mm, 1695 mm, 2255 mm

Zobacz pozostałe dane techniczne

Dane techniczne

Dane mechaniczne

Rodzaj montażu	Wbudowany
Materiał obudowy	Aluminium
Przystosowane do tworzenia linii świetlnych	tak

Dane optyczne

Raster / przesłona	LNS
Układ optyczny	LNS

Dane elektryczne

Źródło światła	LED
Moc oprawy	19 - 73 W
Rodzaj osprzętu	Zasilacz
Napięcie znamionowe [V]	220 ... 240 V
Zawiera źródło światła	tak
Zasilacz - typ	DALI, ON/OFF
Moduł awaryjny	opcjonalnie
Czujnik ruchu	opcjonalnie

Dane informacyjne

Waga netto	1.5 - 4.8 kg
Kolor	Biały, Czarny, Szary
Tolerancja mocy i strumienia świetlnego	+/-10%
Info	1135 mm, 1695 mm, 2255 mm, 575 mm

Dane świetlne

Strumień świetlny oprawy [lm]	2485 - 10435 lm
Skuteczność świetlna oprawy [lm/W]	131 - 143 lm/W
Barwa światła	Biała
Wskaźnik oddawania barw	80
Rozsył światła	DI
MacAdam	SDCM 3
L80/B10 przy 25°C żywotność znamionowa [h]	100000 h
L90/B10 przy 25°C żywotność znamionowa [h]	64000 h
Temp. barwowa	3000 K, 4000 K
Temperatura barwowa i CRI	830, 840

Certyfikaty

Stopieс ochrony (IP)	IP20
Odporność udarowa	IK04
Klasa ochronności	I
Ochrona źródła światła	tak
CE	tak
HACCP+	tak
EAC	tak

Warianty produktu

✕

Szukaj

Filtry

Jak działa system indeksowania produktów?

AA

002

.

22

11

.

830

.

D

0

0

0

Rodzina

AA ALTO LED

AB ALTO WALL

Typ

001 np. 545 mm

002 np. 1085 mm

Kolor

11 BIAŁY RAL 9016

12 BIAŁY RAL 9010

22 SZARY RAL 9006

33 CZARNY RAL 9005

44 ANTRACYT RALBG 452

45 ANTRACYT RAL 7016

99 INNY PERSONALIZACJA

Układ optyczny

00 PUSTY

11 OPAL /KLOSZ OPALIZOWANY/

22 MPRM /KLOSZ MIKROPRYZMATYCZNY/

23 DMPRM /KLOSZ DIAMOND/

24 MPOP /KLOSZ MPRM+FLEX/

33 PAR /RASTER PARABOLICZNY/

34 PAR SH /RASTER PARABOLICZNY Z SZYBĄ HART./

44 mPARM /METALIZOWANY/

45 mPARW /BIAŁY/

46 mPARB /CZARNY/

66 RF /ODBŁYŚNIK/

67 RM /ODBŁYŚNIK MATOWY/

68 RW /ODBŁYŚNIK BIAŁY/

77 LNS /SOCZEWKA/

88 SH MAT

89 SH

CRI / Temp. barwowa

827 CRI ≥ 80; CCT 2700K

830 CRI ≥ 80; CCT 3000K

835 CRI ≥ 80; CCT 3500K

840 CRI ≥ 80; CCT 4000K

850 CRI ≥ 80; CCT 5000K

857 CRI ≥ 80; CCT 5700K

865 CRI ≥ 80; CCT 6500K

8TW CRI ≥ 80; Tunable white

927 CRI ≥ 90; CCT 2700K

930 CRI ≥ 90; CCT 3000K

935 CRI ≥ 90; CCT 3500K

940 CRI ≥ 90; CCT 4000K

950 CRI ≥ 90; CCT 5000K

957 CRI ≥ 90; CCT 5700K

965 CRI ≥ 90; CCT 6500K

9TW CRI ≥ 90; Tunable white

RGB RGB

Zasilacz

A ON/OFF /Bez regulacji oświetlenia/

D DALI /Zasilacz z regulacją DALI/

H HO /Predefiniowalne ustawienia/

E HE /Predefiniowalne ustawienia/

F HO DALI /Zasilacz regulowany/

G HE DALI /Zasilacz regulowany/

K DSI

I CF /Corridor Function (Step Dimming)/

C CAS /CASAMBI sterowanie poprzez aplikację/

X DMX

S sDIMM

V 1-10V /Zasilacz z regulacją 1-10V/

Moduł awaryjny

0 BRAK

1 EM1H ST /SELFTEST/

2 EM3H ST /SELFTEST/

3 EM1H BASIC

4 EM3H BASIC

5 EM1H PRO /DALI/

6 EM3H PRO /DALI/

Okablowanie

0 BRAK

1 TH3 /PRZELOTOWE 3-Ż/

2 TH5 /PRZELOTOWE 5-Ż/

3 TH7 /PRZELOTOWE 7-Ż/

4 WI /WIELAND/

5 WI TH /PRZE. WIELAND/

Czujnik ruchu

0 BEZ CZUJNIKA RUCHU

1 MW /MIKROFALE/

2 PIR /PODCZERWIEŃ/

Indeks	Moc oprawy	Strumień świetlny oprawy	Skuteczność świetlna oprawy	Raster / przesłona [Układ optyczny]	Temperatura barwowa i CRI	Kolor	Zasilacz-typ	Moduł awaryjny	Okablowanie przelotowe	Czujnik ruchu	Typ rodziny
HF001.1177.830.A000 Skopiuj kod Otwórz w nowym oknie	19 W	2485 lm	131 lm/W	LNS	830	Biały	ON/OFF	Brak	Brak	Brak	575
HF001.1177.830.A020 Skopiuj kod Otwórz w nowym oknie	19 W	2485 lm	131 lm/W	LNS	830	Biały	ON/OFF	Brak	TH5	Brak	575
HF001.1177.830.D000 Skopiuj kod Otwórz w nowym oknie	19 W	2485 lm	131 lm/W	LNS	830	Biały	DALI	Brak	Brak	Brak	575
HF001.1177.830.D020 Skopiuj kod Otwórz w nowym oknie	19 W	2485 lm	131 lm/W	LNS	830	Biały	DALI	Brak	TH5	Brak	575
HF001.1177.840.A000 Skopiuj kod Otwórz w nowym oknie	19 W	2610 lm	137 lm/W	LNS	840	Biały	ON/OFF	Brak	Brak	Brak	575
HF001.1177.840.A020 Skopiuj kod Otwórz w nowym oknie	19 W	2610 lm	137 lm/W	LNS	840	Biały	ON/OFF	Brak	TH5	Brak	575
HF001.1177.840.D000 Skopiuj kod Otwórz w nowym oknie	19 W	2610 lm	137 lm/W	LNS	840	Biały	DALI	Brak	Brak	Brak	575
HF001.1177.840.D020 Skopiuj kod Otwórz w nowym oknie	19 W	2610 lm	137 lm/W	LNS	840	Biały	DALI	Brak	TH5	Brak	575
HF001.2277.830.A000 Skopiuj kod Otwórz w nowym oknie	19 W	2485 lm	131 lm/W	LNS	830	Szary	ON/OFF	Brak	Brak	Brak	575
HF001.2277.830.A020 Skopiuj kod Otwórz w nowym oknie	19 W	2485 lm	131 lm/W	LNS	830	Szary	ON/OFF	Brak	TH5	Brak	575
HF001.2277.830.D000 Skopiuj kod Otwórz w nowym oknie	19 W	2485 lm	131 lm/W	LNS	830	Szary	DALI	Brak	Brak	Brak	575
HF001.2277.830.D020 Skopiuj kod Otwórz w nowym oknie	19 W	2485 lm	131 lm/W	LNS	830	Szary	DALI	Brak	TH5	Brak	575
HF001.2277.840.A000 Skopiuj kod Otwórz w nowym oknie	19 W	2610 lm	137 lm/W	LNS	840	Szary	ON/OFF	Brak	Brak	Brak	575
HF001.2277.840.A020 Skopiuj kod Otwórz w nowym oknie	19 W	2610 lm	137 lm/W	LNS	840	Szary	ON/OFF	Brak	TH5	Brak	575
HF001.2277.840.D000 Skopiuj kod Otwórz w nowym oknie	19 W	2610 lm	137 lm/W	LNS	840	Szary	DALI	Brak	Brak	Brak	575

Wyświetlanie elementów: 15 z 92

z 7

na stronę

Karta rodziny

Pobierz plik

Karta rodziny rozszerzona

Pobierz plik

Instrukcja montażu

398.47 KB

Pobierz plik

Deklaracja zgodności

Pobierz plik

Plik fotometryczny

17.68 KB

Pobierz plik

Pobierz wszystkie pliki
