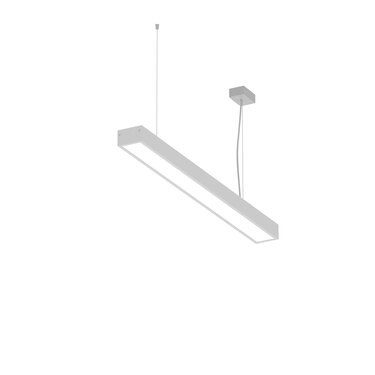

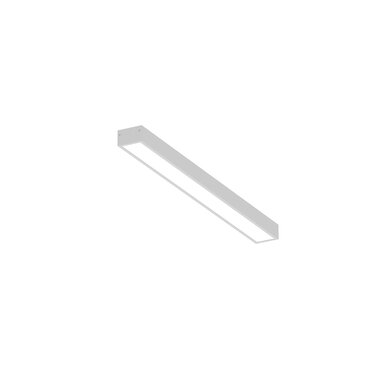

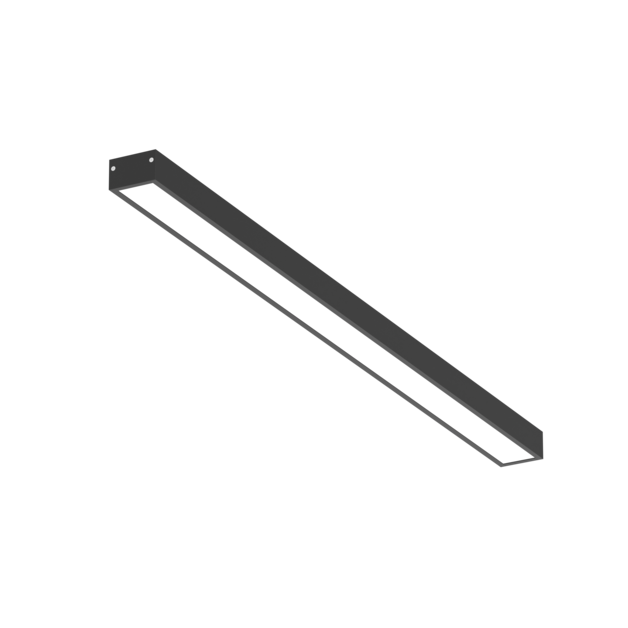

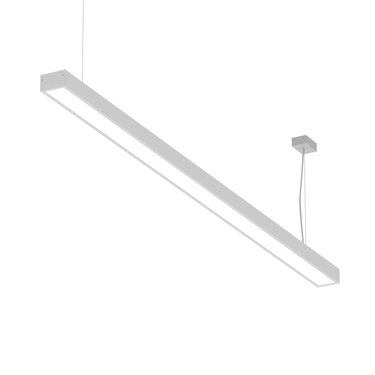

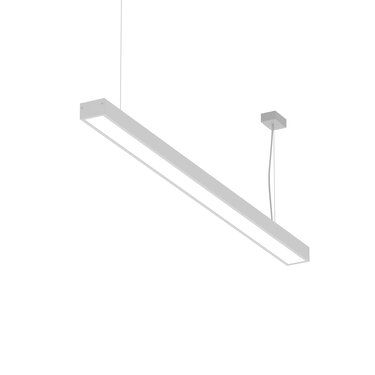

Geometric Line LED

Rodzina opraw oświetleniowych na źródła światła LED w kształcie linii. Nowoczesna i uniwersalna forma GEOMETRIC LINE LED sprawia, że oprawy te znajdują zastosowanie w każdym rodzaju pomieszczeń wewnątrz budynków. Możliwość łączenia w linie świetlne oraz z oprawą GEOMETRIC ARC LED.

Oprawy dekoracyjne

Geometric Line LED

Rodzina opraw oświetleniowych na źródła światła LED w kształcie linii. Nowoczesna i uniwersalna forma GEOMETRIC LINE LED sprawia, że oprawy te znajdują zastosowanie w każdym rodzaju pomieszczeń wewnątrz budynków. Możliwość łączenia w linie świetlne oraz z oprawą GEOMETRIC ARC LED.

Przejdź do listy wariantów (100)

LED

IP40

tak

tak

tak

Informacje podstawowe:

Wykonanie:

profil aluminiowy, malowany elektrostatycznie (w standardzie kolor szary), klosz OPAL z poliwęglanu.

Akcesoria:

końcówki, zawieszenia (zwykłe, elektryczne), łączniki liniowe niewidoczne

Montaż:

zwieszany (potrzebne są 1szt. zawieszenia zwykłego i 1szt. zawieszenia elektrycznego)

Zasilanie:

220 ... 240 V

Kategoryzacja:

Według typu oprawy:

Oprawy dekoracyjne

Według zastosowania:

Pomieszczenia biurowe, Sale konferencyjne, Poczekalnie, recepcje, Powierzchnie sprzedaży/lokale usługowe, Korytarze, klatki schodowe

Sposób montażu:

Zwieszane

Dane techniczne:

Moc oprawy:

24 - 92 W

Strumień świetlny oprawy [lm]:

1990 - 10270 lm

Długość [mm]:

545 mm, 1085 mm, 1625 mm, 2170 mm

Zobacz pozostałe dane techniczne

Opis rodziny produktów

Dane techniczne

Dane mechaniczne

Rodzaj montażu	Zwieszany
Materiał obudowy	Aluminium
Przystosowane do tworzenia linii świetlnych	tak

Dane optyczne

Raster / przesłona	MPRM, OPAL
UGR	23

Dane elektryczne

Źródło światła	LED
Moc oprawy	24 - 92 W
Liczba źródeł światła	1
Rodzaj osprzętu	Zasilacz
Napięcie znamionowe [V]	220 ... 240 V
Zawiera źródło światła	tak
Współczynnik mocy	0.96
Zasilacz - typ	DALI, ON/OFF
Moduł awaryjny	opcjonalnie
Czujnik ruchu	opcjonalnie

Dane informacyjne

Waga netto	1.9 - 5.9 kg
Kolor	Biały, Czarny, Szary
Zakres temperatur pracy [°C]	-15 ... 40
Tolerancja mocy i strumienia świetlnego	+/-10%

Dane świetlne

Strumień świetlny oprawy [lm]	1990 - 10270 lm
Skuteczność świetlna oprawy [lm/W]	83 - 113 lm/W
Sprawność oprawy [%]	59 - 61
Barwa światła	Biała
Wskaźnik oddawania barw	80, 90
Podział światła	Szerokostrumieniowy
Rozsył światła	DI
Klasa oprawy	I
Degradacja diod LED	B10
Spadek strumienia świetlnego w czasie	L80
Żywotność diod LED	52000 h
MacAdam	SDCM 3
LLMF - poziom strumienia początkowego po czasie 60 000h	88 %
Temp. barwowa	3000 K, 4000 K
Temperatura barwowa i CRI	830, 840, 930, 940

Certyfikaty

Stopieс ochrony (IP)	IP40
Odporność udarowa	IK04
Klasa ochronności	I
Współczynnik migotania światła	=< 3%
Ochrona źródła światła	tak
CE	tak
HACCP+	tak
EAC	tak

Warianty produktu

✕

Szukaj

Jak działa system indeksowania produktów?

AA

002

.

22

11

.

830

.

D

0

0

0

Rodzina

AA ALTO LED

AB ALTO WALL

Typ

001 np. 545 mm

002 np. 1085 mm

Kolor

11 BIAŁY RAL 9016

12 BIAŁY RAL 9010

22 SZARY RAL 9006

33 CZARNY RAL 9005

44 ANTRACYT RALBG 452

45 ANTRACYT RAL 7016

99 INNY PERSONALIZACJA

Układ optyczny

00 PUSTY

11 OPAL /KLOSZ OPALIZOWANY/

22 MPRM /KLOSZ MIKROPRYZMATYCZNY/

23 DMPRM /KLOSZ DIAMOND/

24 MPOP /KLOSZ MPRM+FLEX/

33 PAR /RASTER PARABOLICZNY/

34 PAR SH /RASTER PARABOLICZNY Z SZYBĄ HART./

44 mPARM /METALIZOWANY/

45 mPARW /BIAŁY/

46 mPARB /CZARNY/

66 RF /ODBŁYŚNIK/

67 RM /ODBŁYŚNIK MATOWY/

68 RW /ODBŁYŚNIK BIAŁY/

77 LNS /SOCZEWKA/

88 SH MAT

89 SH

CRI / Temp. barwowa

827 CRI ≥ 80; CCT 2700K

830 CRI ≥ 80; CCT 3000K

835 CRI ≥ 80; CCT 3500K

840 CRI ≥ 80; CCT 4000K

850 CRI ≥ 80; CCT 5000K

857 CRI ≥ 80; CCT 5700K

865 CRI ≥ 80; CCT 6500K

8TW CRI ≥ 80; Tunable white

927 CRI ≥ 90; CCT 2700K

930 CRI ≥ 90; CCT 3000K

935 CRI ≥ 90; CCT 3500K

940 CRI ≥ 90; CCT 4000K

950 CRI ≥ 90; CCT 5000K

957 CRI ≥ 90; CCT 5700K

965 CRI ≥ 90; CCT 6500K

9TW CRI ≥ 90; Tunable white

RGB RGB

Zasilacz

A ON/OFF /Bez regulacji oświetlenia/

D DALI /Zasilacz z regulacją DALI/

H HO /Predefiniowalne ustawienia/

E HE /Predefiniowalne ustawienia/

F HO DALI /Zasilacz regulowany/

G HE DALI /Zasilacz regulowany/

K DSI

I CF /Corridor Function (Step Dimming)/

C CAS /CASAMBI sterowanie poprzez aplikację/

X DMX

S sDIMM

V 1-10V /Zasilacz z regulacją 1-10V/

Moduł awaryjny

0 BRAK

1 EM1H ST /SELFTEST/

2 EM3H ST /SELFTEST/

3 EM1H BASIC

4 EM3H BASIC

5 EM1H PRO /DALI/

6 EM3H PRO /DALI/

Okablowanie

0 BRAK

1 TH3 /PRZELOTOWE 3-Ż/

2 TH5 /PRZELOTOWE 5-Ż/

3 TH7 /PRZELOTOWE 7-Ż/

4 WI /WIELAND/

5 WI TH /PRZE. WIELAND/

Czujnik ruchu

0 BEZ CZUJNIKA RUCHU

1 MIW /MIKROFALE/

2 PIR /PODCZERWIEŃ/

Indeks	Moc oprawy	Strumień świetlny oprawy	Skuteczność świetlna oprawy	Raster / przesłona [Układ optyczny]	Temperatura barwowa i CRI	Kolor	Zasilacz-typ	Okablowanie przelotowe	Typ rodziny
ED001.1111.830.A010 Skopiuj kod Otwórz w nowym oknie	24 W	2330 lm	97 lm/W	OPAL	830	Biały	ON/OFF	TH3	545mm
ED001.1111.830.D020 Skopiuj kod Otwórz w nowym oknie	24 W	2330 lm	97 lm/W	OPAL	830	Biały	DALI	TH5	545mm
ED001.1111.840.A010 Skopiuj kod Otwórz w nowym oknie	24 W	2400 lm	100 lm/W	OPAL	840	Biały	ON/OFF	TH3	545mm
ED001.1111.840.D020 Skopiuj kod Otwórz w nowym oknie	24 W	2400 lm	100 lm/W	OPAL	840	Biały	DALI	TH5	545mm
ED001.1111.930.A010 Skopiuj kod Otwórz w nowym oknie	24 W	1990 lm	83 lm/W	OPAL	930	Biały	ON/OFF	TH3	545mm
ED001.1111.930.D020 Skopiuj kod Otwórz w nowym oknie	24 W	1990 lm	83 lm/W	OPAL	930	Biały	DALI	TH5	545mm
ED001.1111.940.A010 Skopiuj kod Otwórz w nowym oknie	24 W	2040 lm	85 lm/W	OPAL	940	Biały	ON/OFF	TH3	545mm
ED001.1111.940.D020 Skopiuj kod Otwórz w nowym oknie	24 W	2040 lm	85 lm/W	OPAL	940	Biały	DALI	TH5	545mm
ED001.2211.830.A010 Skopiuj kod Otwórz w nowym oknie	24 W	2330 lm	97 lm/W	OPAL	830	Szary	ON/OFF	TH3	545mm
ED001.2211.830.D020 Skopiuj kod Otwórz w nowym oknie	24 W	2330 lm	97 lm/W	OPAL	830	Szary	DALI	TH5	545mm
ED001.2211.840.A010 Skopiuj kod Otwórz w nowym oknie	24 W	2400 lm	100 lm/W	OPAL	840	Szary	ON/OFF	TH3	545mm
ED001.2211.840.D020 Skopiuj kod Otwórz w nowym oknie	24 W	2400 lm	100 lm/W	OPAL	840	Szary	DALI	TH5	545mm
ED001.2211.930.A010 Skopiuj kod Otwórz w nowym oknie	24 W	1990 lm	83 lm/W	OPAL	930	Szary	ON/OFF	TH3	545mm
ED001.2211.930.D020 Skopiuj kod Otwórz w nowym oknie	24 W	1990 lm	83 lm/W	OPAL	930	Szary	DALI	TH5	545mm
ED001.2211.940.A010 Skopiuj kod Otwórz w nowym oknie	24 W	2040 lm	85 lm/W	OPAL	940	Szary	ON/OFF	TH3	545mm

Wyświetlanie elementów: 15 z 100

z 7

na stronę

Karta rodziny

Pobierz plik

Karta rodziny rozszerzona

Pobierz plik

Instrukcja montażu

729.61 KB

Pobierz plik

Deklaracja zgodności

Pobierz plik

Plik fotometryczny

5.39 KB

Pobierz plik

Pobierz wszystkie pliki

Elementy konstrukcyjne

Geometric Arc/Line LED końcówki

Elementy elektryczne

Zawieszenie elektryczne

Elementy łączące

Geometric LED ARC Łącznik liniowy komplet

Elementy montażowe

Zawieszenie zwykłe
