Oprawy dekoracyjne

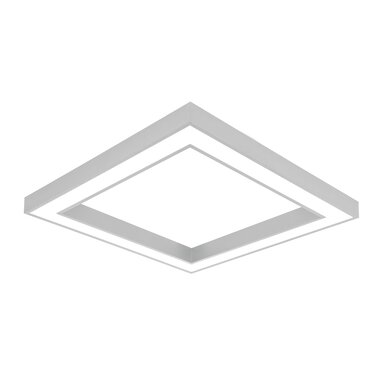

Geometric Square LED

Rodzina opraw oświetleniowych na źródła światła LED o kształcie kwadratu. Nowoczesne i uniwersalne formy GEOMETRIC SQUARE LED znajdują zastosowanie w każdym rodzaju pomieszczeń wewnątrz budynków. Główną cechą charakterystyczną rodziny opraw GEOMETRIC SQUARE LED jest równomierna luminancja na powierzchni klosza OPAL i wysoka jakość oświetlenia uzyskiwanego poprzez ich stosowanie.

Oprawy dekoracyjne

Geometric Square LED

Rodzina opraw oświetleniowych na źródła światła LED o kształcie kwadratu. Nowoczesne i uniwersalne formy GEOMETRIC SQUARE LED znajdują zastosowanie w każdym rodzaju pomieszczeń wewnątrz budynków. Główną cechą charakterystyczną rodziny opraw GEOMETRIC SQUARE LED jest równomierna luminancja na powierzchni klosza OPAL i wysoka jakość oświetlenia uzyskiwanego poprzez ich stosowanie.

Przejdź do listy wariantów (96)

LED

IP40

tak

tak

tak

Informacje podstawowe:

Wykonanie:

profil aluminiowy, malowany elektrostatycznie (w standardzie kolor szary), klosz OPAL z poliwęglanu.

Montaż:

zwieszany (zawieszenia 1,5 m w komplecie)

Zasilanie:

220 ... 240 V

Kategoryzacja:

Według typu oprawy:

Oprawy dekoracyjne

Według zastosowania:

Pomieszczenia biurowe, Sale konferencyjne, Poczekalnie, recepcje, Powierzchnie sprzedaży/lokale usługowe, Korytarze, klatki schodowe

Sposób montażu:

Zwieszane

Dane techniczne:

Moc oprawy:

35 - 90 W

Strumień świetlny oprawy [lm]:

3210 - 8650 lm

Długość [mm]:

680 mm, 980 mm

Zobacz pozostałe dane techniczne

Dane techniczne

Dane mechaniczne

Rodzaj montażu	Zwieszany
Materiał obudowy	Aluminium

Dane optyczne

Raster / przesłona	OPAL
Kolor klosza/pokrywy	Biały
Materiał klosza	Tworzywo sztuczne opalizowane/matowe
UGR	18, 19, 20, 21

Dane elektryczne

Źródło światła	LED
Moc oprawy	35 - 90 W
Liczba źródeł światła	1
Rodzaj osprzętu	Zasilacz
Napięcie znamionowe [V]	220 ... 240 V
Okablowanie przelotowe	Brak
Zawiera źródło światła	tak
Współczynnik mocy	0.96
Zasilacz - typ	DALI, ON/OFF
Moduł awaryjny	opcjonalnie
Czujnik ruchu	opcjonalnie

Dane informacyjne

Waga netto	5.5 - 11 kg
Kolor	Biały, Czarny, Szary
Zakres temperatur pracy [°C]	-15 ... 40
RAL - dowolny kolor z palety	tak
Tolerancja mocy i strumienia świetlnego	+/-10%
Info	Duży, Mały

Dane świetlne

Strumień świetlny oprawy [lm]	3210 - 8650 lm
Skuteczność świetlna oprawy [lm/W]	80 - 113 lm/W
Barwa światła	Biała
Wskaźnik oddawania barw	80, 90
Podział światła	Szerokostrumieniowy
Rozsył światła	DI
Klasa oprawy	I
Degradacja diod LED	B10
Spadek strumienia świetlnego w czasie	L80
Żywotność diod LED	54000 h
MacAdam	SDCM 3
LLMF - poziom strumienia początkowego po czasie 60 000h	85 %
Temp. barwowa	3000 K, 4000 K
Temperatura barwowa i CRI	830, 840, 930, 940

Certyfikaty

Stopieс ochrony (IP)	IP40
Odporność udarowa	IK04
Klasa ochronności	I
Ochrona źródła światła	tak
CE	tak
HACCP+	tak
EAC	tak

Warianty produktu

✕

Szukaj

Jak działa system indeksowania produktów?

AA

002

.

22

11

.

830

.

D

0

0

0

Rodzina

AA ALTO LED

AB ALTO WALL

Typ

001 np. 545 mm

002 np. 1085 mm

Kolor

11 BIAŁY RAL 9016

12 BIAŁY RAL 9010

22 SZARY RAL 9006

33 CZARNY RAL 9005

44 ANTRACYT RALBG 452

45 ANTRACYT RAL 7016

99 INNY PERSONALIZACJA

Układ optyczny

00 PUSTY

11 OPAL /KLOSZ OPALIZOWANY/

22 MPRM /KLOSZ MIKROPRYZMATYCZNY/

23 DMPRM /KLOSZ DIAMOND/

24 MPOP /KLOSZ MPRM+FLEX/

33 PAR /RASTER PARABOLICZNY/

34 PAR SH /RASTER PARABOLICZNY Z SZYBĄ HART./

44 mPARM /METALIZOWANY/

45 mPARW /BIAŁY/

46 mPARB /CZARNY/

66 RF /ODBŁYŚNIK/

67 RM /ODBŁYŚNIK MATOWY/

68 RW /ODBŁYŚNIK BIAŁY/

77 LNS /SOCZEWKA/

88 SH MAT

89 SH

CRI / Temp. barwowa

827 CRI ≥ 80; CCT 2700K

830 CRI ≥ 80; CCT 3000K

835 CRI ≥ 80; CCT 3500K

840 CRI ≥ 80; CCT 4000K

850 CRI ≥ 80; CCT 5000K

857 CRI ≥ 80; CCT 5700K

865 CRI ≥ 80; CCT 6500K

8TW CRI ≥ 80; Tunable white

927 CRI ≥ 90; CCT 2700K

930 CRI ≥ 90; CCT 3000K

935 CRI ≥ 90; CCT 3500K

940 CRI ≥ 90; CCT 4000K

950 CRI ≥ 90; CCT 5000K

957 CRI ≥ 90; CCT 5700K

965 CRI ≥ 90; CCT 6500K

9TW CRI ≥ 90; Tunable white

RGB RGB

Zasilacz

A ON/OFF /Bez regulacji oświetlenia/

D DALI /Zasilacz z regulacją DALI/

H HO /Predefiniowalne ustawienia/

E HE /Predefiniowalne ustawienia/

F HO DALI /Zasilacz regulowany/

G HE DALI /Zasilacz regulowany/

K DSI

I CF /Corridor Function (Step Dimming)/

C CAS /CASAMBI sterowanie poprzez aplikację/

X DMX

S sDIMM

V 1-10V /Zasilacz z regulacją 1-10V/

Moduł awaryjny

0 BRAK

1 EM1H ST /SELFTEST/

2 EM3H ST /SELFTEST/

3 EM1H BASIC

4 EM3H BASIC

5 EM1H PRO /DALI/

6 EM3H PRO /DALI/

Okablowanie

0 BRAK

1 TH3 /PRZELOTOWE 3-Ż/

2 TH5 /PRZELOTOWE 5-Ż/

3 TH7 /PRZELOTOWE 7-Ż/

4 WI /WIELAND/

5 WI TH /PRZE. WIELAND/

Czujnik ruchu

0 BEZ CZUJNIKA RUCHU

1 MIW /MIKROFALE/

2 PIR /PODCZERWIEŃ/

Indeks	Moc oprawy	Strumień świetlny oprawy	Skuteczność świetlna oprawy	Raster / przesłona [Układ optyczny]	Temperatura barwowa i CRI	Kolor	Zasilacz-typ	Typ rodziny
AF001.1111.830.A000 Skopiuj kod Otwórz w nowym oknie	60 W	6630 lm	111 lm/W	OPAL	830	Biały	ON/OFF	680mm
AF001.1111.830.D000 Skopiuj kod Otwórz w nowym oknie	60 W	6630 lm	111 lm/W	OPAL	830	Biały	DALI	680mm
AF001.1111.840.A000 Skopiuj kod Otwórz w nowym oknie	60 W	6770 lm	113 lm/W	OPAL	840	Biały	ON/OFF	680mm
AF001.1111.840.D000 Skopiuj kod Otwórz w nowym oknie	60 W	6770 lm	113 lm/W	OPAL	840	Biały	DALI	680mm
AF001.1111.930.A000 Skopiuj kod Otwórz w nowym oknie	60 W	5640 lm	94 lm/W	OPAL	930	Biały	ON/OFF	680mm
AF001.1111.930.D000 Skopiuj kod Otwórz w nowym oknie	60 W	5640 lm	94 lm/W	OPAL	930	Biały	DALI	680mm
AF001.1111.940.A000 Skopiuj kod Otwórz w nowym oknie	60 W	5760 lm	96 lm/W	OPAL	940	Biały	ON/OFF	680mm
AF001.1111.940.D000 Skopiuj kod Otwórz w nowym oknie	60 W	5760 lm	96 lm/W	OPAL	940	Biały	DALI	680mm
AF001.2211.830.A000 Skopiuj kod Otwórz w nowym oknie	60 W	6630 lm	111 lm/W	OPAL	830	Szary	ON/OFF	680mm
AF001.2211.830.D000 Skopiuj kod Otwórz w nowym oknie	60 W	6630 lm	111 lm/W	OPAL	830	Szary	DALI	680mm
AF001.2211.840.A000 Skopiuj kod Otwórz w nowym oknie	60 W	6770 lm	113 lm/W	OPAL	840	Szary	ON/OFF	680mm
AF001.2211.840.D000 Skopiuj kod Otwórz w nowym oknie	60 W	6770 lm	113 lm/W	OPAL	840	Szary	DALI	680mm
AF001.2211.930.A000 Skopiuj kod Otwórz w nowym oknie	60 W	5640 lm	94 lm/W	OPAL	930	Szary	ON/OFF	680mm
AF001.2211.930.D000 Skopiuj kod Otwórz w nowym oknie	60 W	5640 lm	94 lm/W	OPAL	930	Szary	DALI	680mm
AF001.2211.940.A000 Skopiuj kod Otwórz w nowym oknie	60 W	5760 lm	96 lm/W	OPAL	940	Szary	ON/OFF	680mm

Wyświetlanie elementów: 15 z 96

z 7

na stronę

Karta rodziny

Pobierz plik

Karta rodziny rozszerzona

Pobierz plik

Instrukcja montażu

490.98 KB

Pobierz plik

Deklaracja zgodności

Pobierz plik

Plik fotometryczny

6.17 KB

Pobierz plik

Pobierz wszystkie pliki

Elementy montażowe

Geometric Square Zawieszenie centralne 4x
