Greenlight Max LED

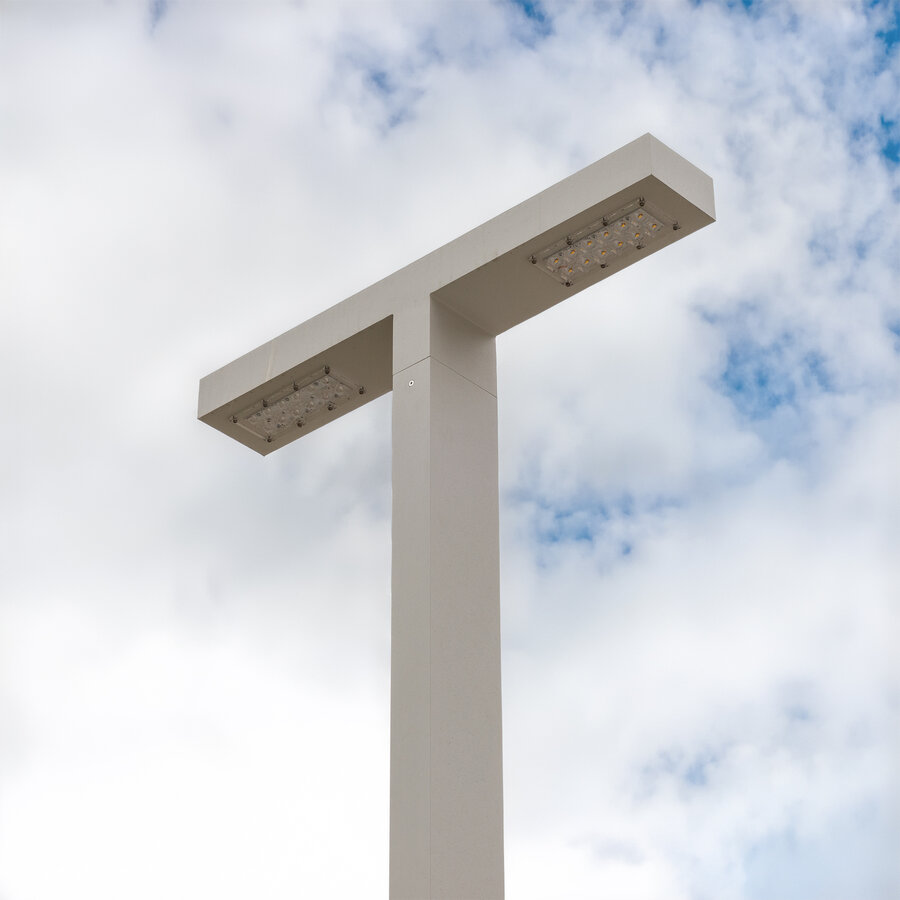

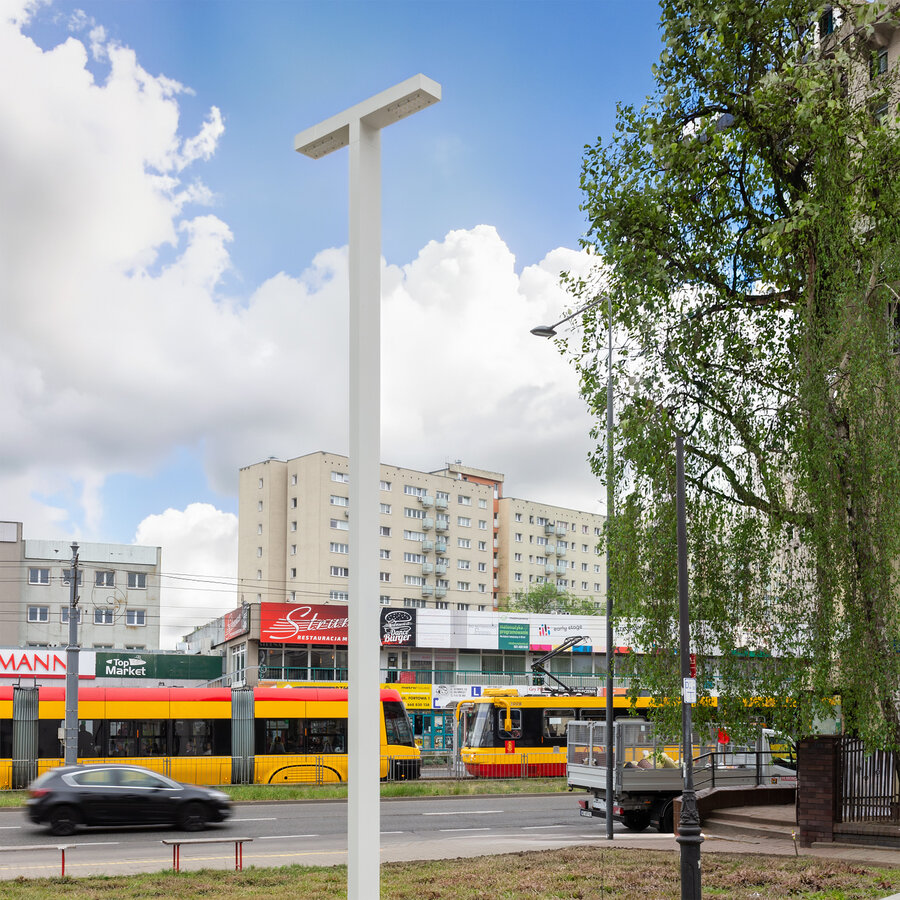

Oprawa oświetleniowa na źródła światła LED do mocowania na słupie. W standardzie dwa rodzaje głowic: typu L i typu T. ST – optyka drogowa AS – optyka asymetryczna Głowica 150mm + Słup 2850mm = H 3000mm Głowica 150mm + Słup 3850mm = H 4000mm Głowica 150mm + Słup 4850mm = H 5000mm Doskonałe rozwiązanie do oświetlenia otoczenia budynków, ścieżek, ogrodów, parkingów. Możliwość montażu na uchwycie ściennym.

Oprawy architektoniczne

Greenlight Max LED

Oprawa oświetleniowa na źródła światła LED do mocowania na słupie. W standardzie dwa rodzaje głowic: typu L i typu T. ST – optyka drogowa AS – optyka asymetryczna Głowica 150mm + Słup 2850mm = H 3000mm Głowica 150mm + Słup 3850mm = H 4000mm Głowica 150mm + Słup 4850mm = H 5000mm Doskonałe rozwiązanie do oświetlenia otoczenia budynków, ścieżek, ogrodów, parkingów. Możliwość montażu na uchwycie ściennym.

Przejdź do listy wariantów (34)

LED

IP65

tak

tak

tak

Informacje podstawowe:

Wykonanie:

Obudowa z profilu aluminiowego malowanego farbą odporną na warunki zewnętrzne (standardowo w kolorze grafitowym, inne kolory na zapytanie), klosz z tworzywa. Uwaga: do głowicy oprawy należy osobno zamówić słup w postaci akcesoriów

Akcesoria:

Słupy: h=2850mm (12kg), h=3850mm (16kg), h=4850mm (20kg), uchwyt ścienny do głowic typu L

Montaż:

Do podłoża, naścienny (z uchytem ściennym)

Zasilanie:

220 ... 240 V

Kategoryzacja:

Według typu oprawy:

Oprawy architektoniczne

Według zastosowania:

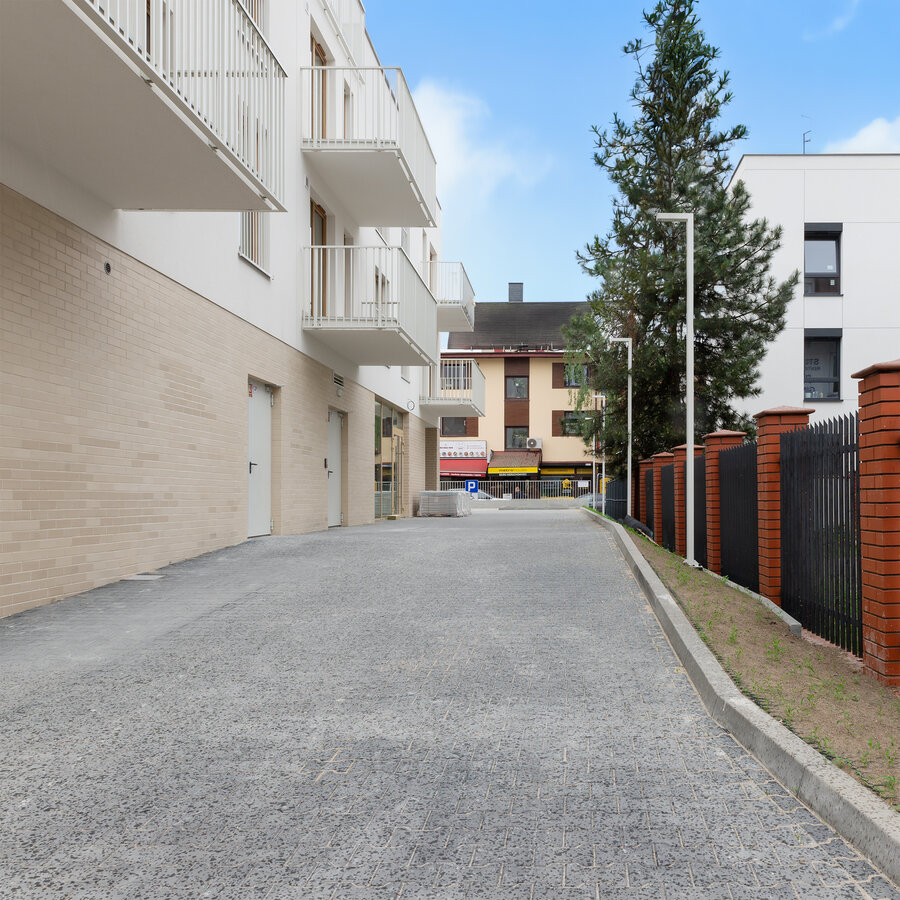

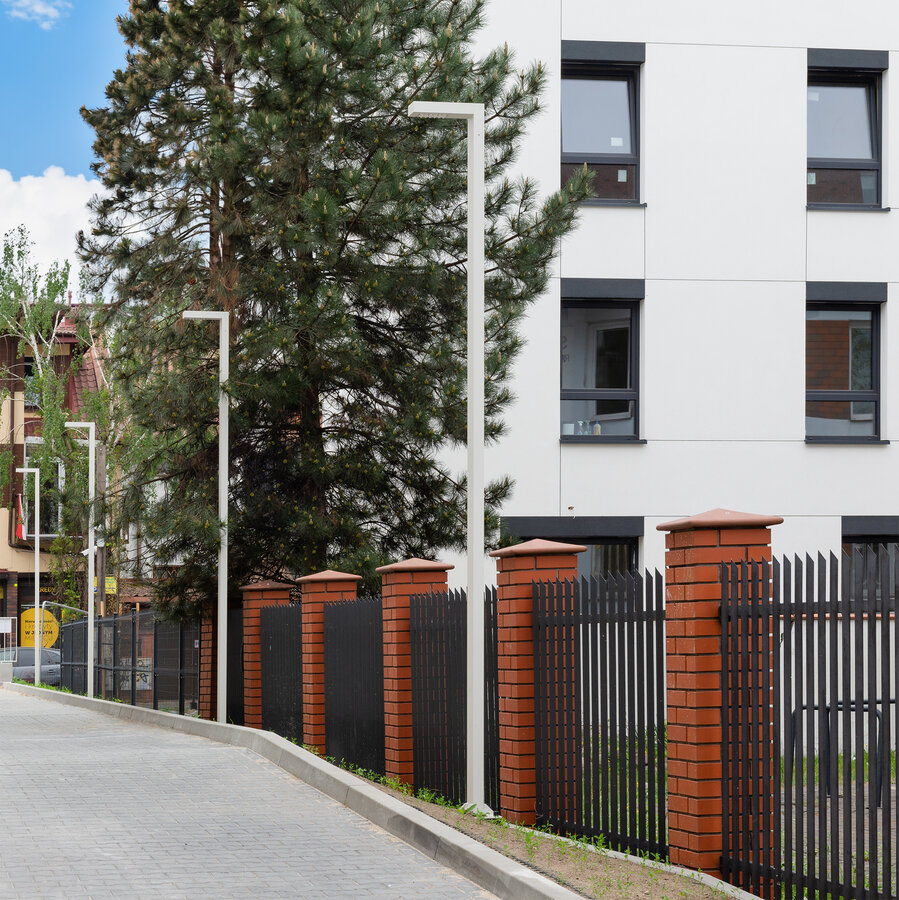

Teren zewnętrzny osiedla, Otoczenie budynków, Parkingi, Parki, Przestrzenie sportowe

Sposób montażu:

Do montażu na słupie, Naścienne

Dane techniczne:

Moc oprawy:

16 - 54 W

Strumień świetlny oprawy [lm]:

2140 - 7620 lm

Długość [mm]:

400 mm, 500 mm, 740 mm

Zobacz pozostałe dane techniczne

Opis rodziny produktów

Montaż głowicy na uchwycie ściennym

Słup z głowicą GREENLIGHT MAX LED dostosowany jest do montażu na podstawie B-50 - dostępna w hurtowniach

Dane techniczne

Dane mechaniczne

Rodzaj montażu	Do słupa
Materiał obudowy	Aluminium

Dane optyczne

Raster / przesłona	LNS
Kolor klosza/pokrywy	Bezbarwny
Materiał klosza	Tworzywo sztuczne przezroczyste

Dane elektryczne

Źródło światła	LED
Moc oprawy	16 - 54 W
Rodzaj osprzętu	Zasilacz
Napięcie znamionowe [V]	220 ... 240 V
Okablowanie przelotowe	Brak
Zawiera źródło światła	tak
Współczynnik mocy	0.96
Zasilacz - typ	DALI, ON/OFF
Moduł awaryjny	opcjonalnie
Czujnik ruchu	opcjonalnie

Dane informacyjne

Waga netto	3.5 - 5 kg
Kolor	Antracyt, Antracyt RAL7016, Biały, Czarny, Szary
Zakres temperatur pracy [°C]	-20 ... 35
RAL - dowolny kolor z palety	tak
Tolerancja mocy i strumienia świetlnego	+/-10%
Inne	AS, ST
Info	głowica L, głowica T

Dane świetlne

Strumień świetlny oprawy [lm]	2140 - 7620 lm
Skuteczność świetlna oprawy [lm/W]	123 - 141 lm/W
Sprawność oprawy [%]	93 - 94
Barwa światła	Biała
Wskaźnik oddawania barw	80
Podział światła	AS, Symetryczny/asymetryczny
Rozsył światła	DI
Degradacja diod LED	B50
Spadek strumienia świetlnego w czasie	L70
MacAdam	SDCM 5
Temp. barwowa	3000 K, 4000 K
Temperatura barwowa i CRI	830, 840

Certyfikaty

Stopieс ochrony (IP)	IP65
Odporność udarowa	IK08
Klasa ochronności	I
Współczynnik migotania światła	=< 3%
Ochrona źródła światła	tak
CE	tak
HACCP+	tak
EAC	tak

Warianty produktu

✕

Szukaj

Jak działa system indeksowania produktów?

AA

002

.

22

11

.

830

.

D

0

0

0

Rodzina

AA ALTO LED

AB ALTO WALL

Typ

001 np. 545 mm

002 np. 1085 mm

Kolor

11 BIAŁY RAL 9016

12 BIAŁY RAL 9010

22 SZARY RAL 9006

33 CZARNY RAL 9005

44 ANTRACYT RALBG 452

45 ANTRACYT RAL 7016

99 INNY PERSONALIZACJA

Układ optyczny

00 PUSTY

11 OPAL /KLOSZ OPALIZOWANY/

22 MPRM /KLOSZ MIKROPRYZMATYCZNY/

23 DMPRM /KLOSZ DIAMOND/

24 MPOP /KLOSZ MPRM+FLEX/

33 PAR /RASTER PARABOLICZNY/

34 PAR SH /RASTER PARABOLICZNY Z SZYBĄ HART./

44 mPARM /METALIZOWANY/

45 mPARW /BIAŁY/

46 mPARB /CZARNY/

66 RF /ODBŁYŚNIK/

67 RM /ODBŁYŚNIK MATOWY/

68 RW /ODBŁYŚNIK BIAŁY/

77 LNS /SOCZEWKA/

88 SH MAT

89 SH

CRI / Temp. barwowa

827 CRI ≥ 80; CCT 2700K

830 CRI ≥ 80; CCT 3000K

835 CRI ≥ 80; CCT 3500K

840 CRI ≥ 80; CCT 4000K

850 CRI ≥ 80; CCT 5000K

857 CRI ≥ 80; CCT 5700K

865 CRI ≥ 80; CCT 6500K

8TW CRI ≥ 80; Tunable white

927 CRI ≥ 90; CCT 2700K

930 CRI ≥ 90; CCT 3000K

935 CRI ≥ 90; CCT 3500K

940 CRI ≥ 90; CCT 4000K

950 CRI ≥ 90; CCT 5000K

957 CRI ≥ 90; CCT 5700K

965 CRI ≥ 90; CCT 6500K

9TW CRI ≥ 90; Tunable white

RGB RGB

Zasilacz

A ON/OFF /Bez regulacji oświetlenia/

D HO /Predefiniowalne ustawienia/

H DSI

E HE /Predefiniowalne ustawienia/

F HO DALI /Zasilacz regulowany/

G HE DALI /Zasilacz regulowany/

K CAS /CASAMBI sterowanie poprzez aplikację/

I CF /Corridor Function (Step Dimming)/

C DALI /Zasilacz z regulacją DALI/

X 1-10V /Zasilacz z regulacją 1-10V/

S DMX

V sDIMM

Moduł awaryjny

0 BRAK

1 EM1H ST /SELFTEST/

2 EM3H ST /SELFTEST/

3 EM1H BASIC

4 EM3H BASIC

5 EM1H PRO /DALI/

6 EM3H PRO /DALI/

Okablowanie

0 BRAK

1 TH3 /PRZELOTOWE 3-Ż/

2 TH5 /PRZELOTOWE 5-Ż/

3 TH7 /PRZELOTOWE 7-Ż/

4 WI /WIELAND/

5 WI TH /PRZE. WIELAND/

Czujnik ruchu

0 BEZ CZUJNIKA RUCHU

1 MIW /MIKROFALE/

2 PIR /PODCZERWIEŃ/

Indeks	Moc oprawy	Strumień świetlny oprawy	Skuteczność świetlna oprawy	Optyka	Raster / przesłona [Układ optyczny]	Temperatura barwowa i CRI	Kolor	Zasilacz-typ	Typ rodziny
EE001.4477.830.A000 Skopiuj kod Otwórz w nowym oknie	29 W	3570 lm	123 lm/W	AS	LNS	830	Antracyt	ON/OFF	29W L/L AS
EE001.4477.840.A000 Skopiuj kod Otwórz w nowym oknie	29 W	3670 lm	127 lm/W	AS	LNS	840	Antracyt	ON/OFF	29W L/L AS
EE002.2277.840.A000 Skopiuj kod Otwórz w nowym oknie	29 W	3780 lm	130 lm/W	ST	LNS	840	Szary	ON/OFF	29W L/L ST
EE002.3377.830.A000 Skopiuj kod Otwórz w nowym oknie	29 W	3680 lm	127 lm/W	ST	LNS	830	Czarny	ON/OFF	29W L/L ST
EE002.3377.840.A000 Skopiuj kod Otwórz w nowym oknie	29 W	3780 lm	130 lm/W	ST	LNS	840	Czarny	ON/OFF	29W L/L ST
EE002.4477.830.A000 Skopiuj kod Otwórz w nowym oknie	29 W	3680 lm	127 lm/W	ST	LNS	830	Antracyt	ON/OFF	29W L/L ST
EE002.4477.840.A000 Skopiuj kod Otwórz w nowym oknie	29 W	3780 lm	130 lm/W	ST	LNS	840	Antracyt	ON/OFF	29W L/L ST
EE003.3377.830.A000 Skopiuj kod Otwórz w nowym oknie	54 W	7130 lm	132 lm/W	AS	LNS	830	Czarny	ON/OFF	54W L/L AS
EE003.3377.840.A000 Skopiuj kod Otwórz w nowym oknie	54 W	7330 lm	136 lm/W	AS	LNS	840	Czarny	ON/OFF	54W L/L AS
EE003.4477.830.A000 Skopiuj kod Otwórz w nowym oknie	54 W	7100 lm	131 lm/W	AS	LNS	830	Antracyt	ON/OFF	54W L/L AS
EE003.4477.840.A000 Skopiuj kod Otwórz w nowym oknie	54 W	7330 lm	136 lm/W	AS	LNS	840	Antracyt	ON/OFF	54W L/L AS
EE003.4477.840.D000 Skopiuj kod Otwórz w nowym oknie	54 W	7330 lm	136 lm/W	AS	LNS	840	Antracyt	DALI	54W L/L AS
EE004.1177.830.A000 Skopiuj kod Otwórz w nowym oknie	54 W	7420 lm	137 lm/W	ST	LNS	830	Biały	ON/OFF	54W L/L ST
EE004.2277.840.A000 Skopiuj kod Otwórz w nowym oknie	54 W	7620 lm	141 lm/W	ST	LNS	840	Szary	ON/OFF	54W L/L ST
EE004.3377.830.A000 Skopiuj kod Otwórz w nowym oknie	54 W	7420 lm	137 lm/W	ST	LNS	830	Czarny	ON/OFF	54W L/L ST
