Ovalo Square LED

Nowoczesna oprawa wnętrzowa na źródła LED.

Oprawy dekoracyjne

Ovalo Square LED

Nowoczesna oprawa wnętrzowa na źródła LED.

Przejdź do listy wariantów (26)

LED

IP20

tak

tak

tak

Informacje podstawowe:

Wykonanie:

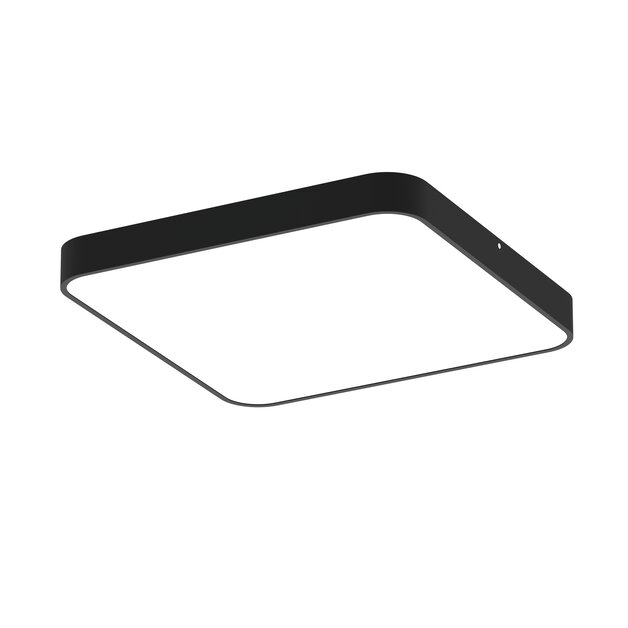

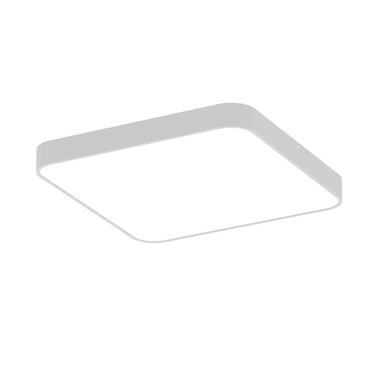

Obudowa z profilu aluminiowego malowanego elektrostatycznie (w standardzie kolory: szary, czarny lub biały), podstawa z blachy stalowej, klosz z płyty OPAL

Akcesoria:

zawieszenie zwykłe, zawieszenie elektryczne

Montaż:

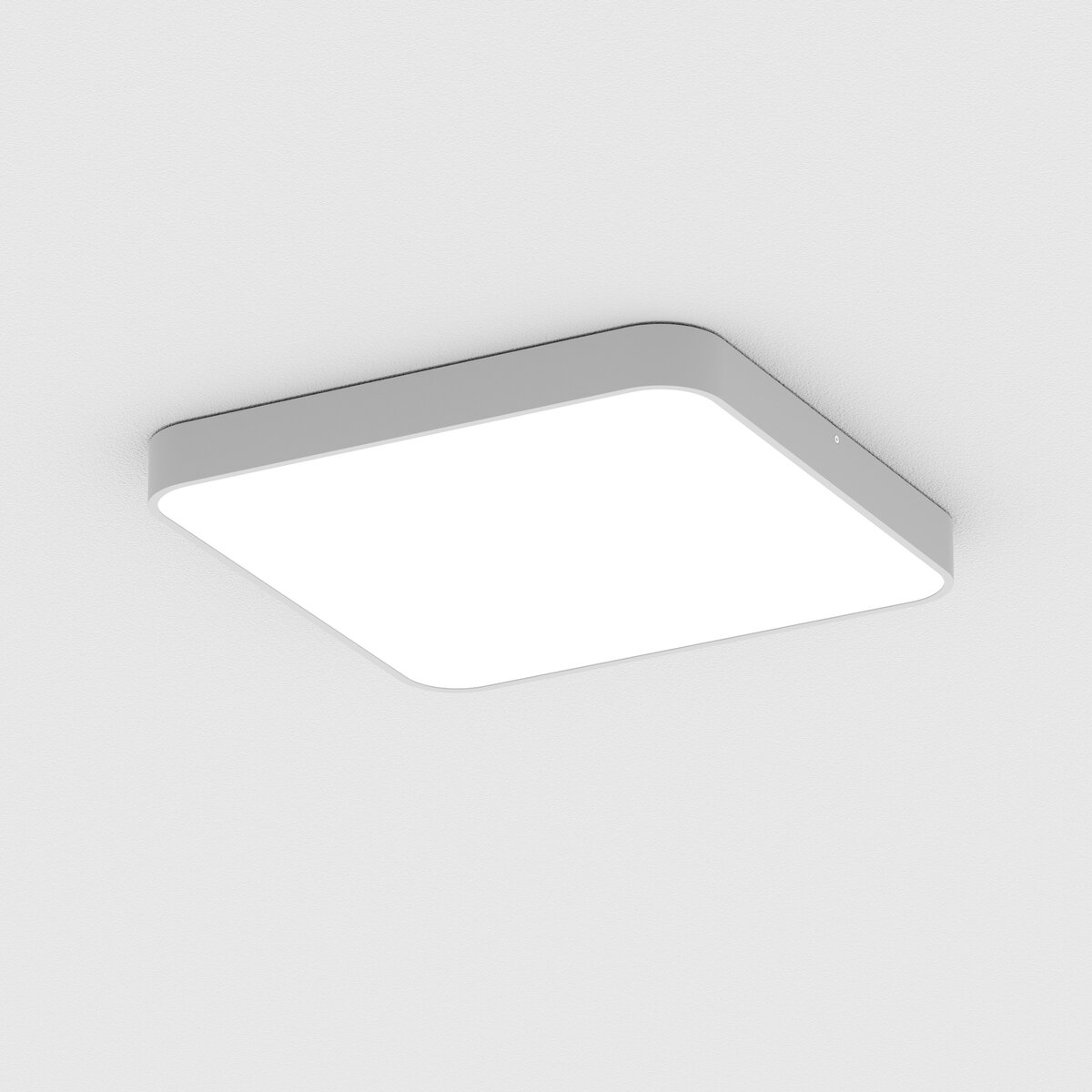

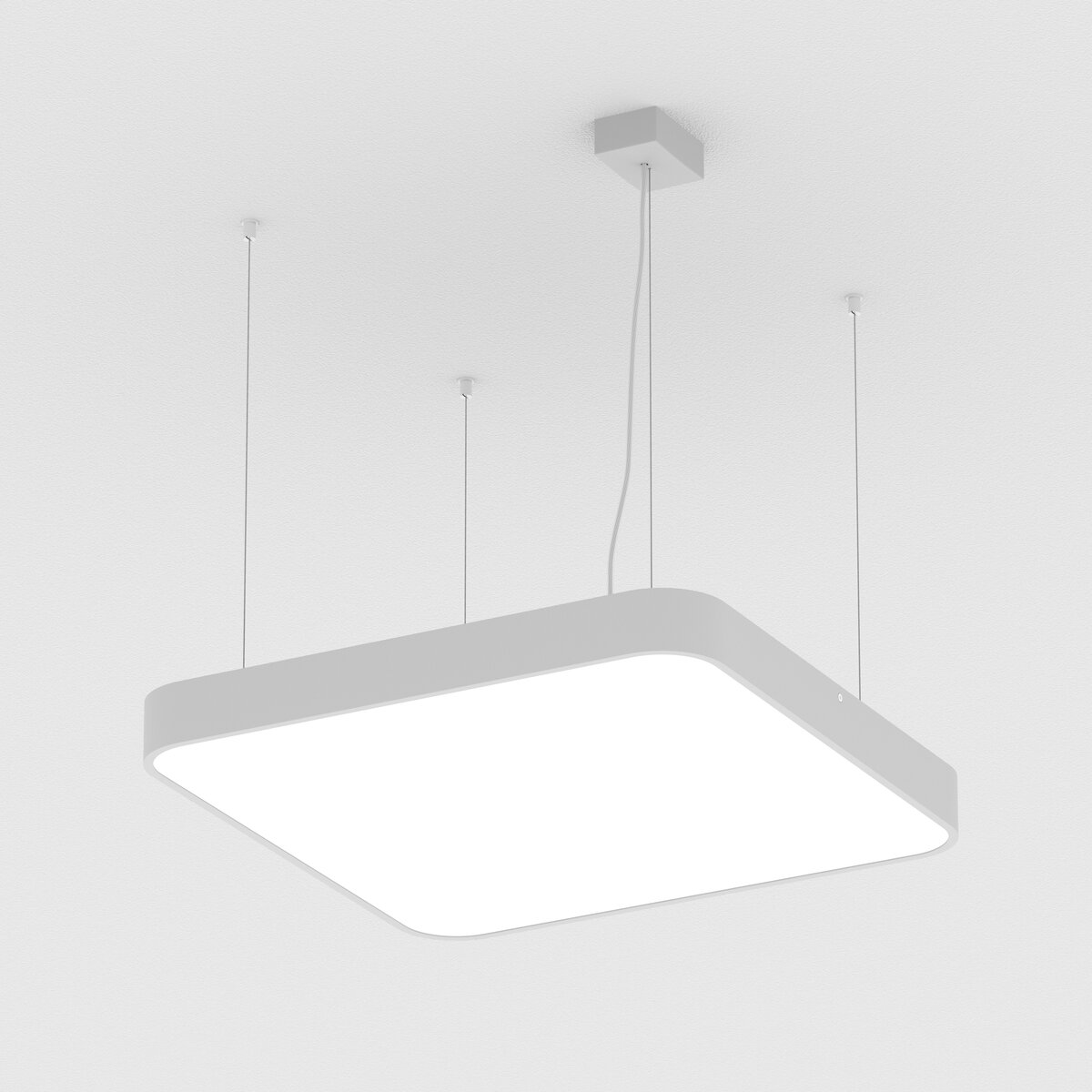

Nastropowy, zwieszany

Zasilanie:

220 ... 240 V

Kategoryzacja:

Według typu oprawy:

Oprawy dekoracyjne

Według zastosowania:

Pomieszczenia biurowe, Sale konferencyjne, Poczekalnie, recepcje, Powierzchnie sprzedaży/lokale usługowe, Korytarze, klatki schodowe

Sposób montażu:

Nastropowe, Zwieszane

Dane techniczne:

Moc oprawy:

32 - 41 W

Strumień świetlny oprawy [lm]:

3590 - 4810 lm

Długość [mm]:

600 mm

Zobacz pozostałe dane techniczne

Opis rodziny produktów

Dane techniczne

Dane mechaniczne

Materiał obudowy

Aluminium

Dane optyczne

Raster / przesłona	MPOP, OPAL
UGR	17, 18

Dane elektryczne

Źródło światła	LED
Moc oprawy	32 - 41 W
Rodzaj osprzętu	Zasilacz
Napięcie znamionowe [V]	220 ... 240 V
Okablowanie przelotowe	Brak
Zasilacz - typ	DALI, ON/OFF
Moduł awaryjny	opcjonalnie
Czujnik ruchu	opcjonalnie

Dane informacyjne

Waga netto	4.5 - 5.8 kg
Kolor	Biały, Czarny, Szary
Tolerancja mocy i strumienia świetlnego	+/-10%

Dane świetlne

Strumień świetlny oprawy [lm]	3590 - 4810 lm
Skuteczność świetlna oprawy [lm/W]	108 - 118 lm/W
Wskaźnik oddawania barw	80
Rozsył światła	DI
Spadek strumienia świetlnego w czasie	L80
MacAdam	SDCM 3
Temp. barwowa	3000 K, 4000 K
Temperatura barwowa i CRI	830, 840

Certyfikaty

Stopieс ochrony (IP)	IP20
Odporność udarowa	IK04
Klasa ochronności	I
Ochrona źródła światła	tak
CE	tak
HACCP+	tak
EAC	tak

Warianty produktu

✕

Szukaj

Jak działa system indeksowania produktów?

AA

002

.

22

11

.

830

.

D

0

0

0

Rodzina

AA ALTO LED

AB ALTO WALL

Typ

001 np. 545 mm

002 np. 1085 mm

Kolor

11 BIAŁY RAL 9016

12 BIAŁY RAL 9010

22 SZARY RAL 9006

33 CZARNY RAL 9005

44 ANTRACYT RALBG 452

45 ANTRACYT RAL 7016

99 INNY PERSONALIZACJA

Układ optyczny

00 PUSTY

11 OPAL /KLOSZ OPALIZOWANY/

22 MPRM /KLOSZ MIKROPRYZMATYCZNY/

23 DMPRM /KLOSZ DIAMOND/

24 MPOP /KLOSZ MPRM+FLEX/

33 PAR /RASTER PARABOLICZNY/

34 PAR SH /RASTER PARABOLICZNY Z SZYBĄ HART./

44 mPARM /METALIZOWANY/

45 mPARW /BIAŁY/

46 mPARB /CZARNY/

66 RF /ODBŁYŚNIK/

67 RM /ODBŁYŚNIK MATOWY/

68 RW /ODBŁYŚNIK BIAŁY/

77 LNS /SOCZEWKA/

88 SH MAT

89 SH

CRI / Temp. barwowa

827 CRI ≥ 80; CCT 2700K

830 CRI ≥ 80; CCT 3000K

835 CRI ≥ 80; CCT 3500K

840 CRI ≥ 80; CCT 4000K

850 CRI ≥ 80; CCT 5000K

857 CRI ≥ 80; CCT 5700K

865 CRI ≥ 80; CCT 6500K

8TW CRI ≥ 80; Tunable white

927 CRI ≥ 90; CCT 2700K

930 CRI ≥ 90; CCT 3000K

935 CRI ≥ 90; CCT 3500K

940 CRI ≥ 90; CCT 4000K

950 CRI ≥ 90; CCT 5000K

957 CRI ≥ 90; CCT 5700K

965 CRI ≥ 90; CCT 6500K

9TW CRI ≥ 90; Tunable white

RGB RGB

Zasilacz

A ON/OFF /Bez regulacji oświetlenia/

D DALI /Zasilacz z regulacją DALI/

H HO /Predefiniowalne ustawienia/

E HE /Predefiniowalne ustawienia/

F HO DALI /Zasilacz regulowany/

G HE DALI /Zasilacz regulowany/

K DSI

I CF /Corridor Function (Step Dimming)/

C CAS /CASAMBI sterowanie poprzez aplikację/

X DMX

S sDIMM

V 1-10V /Zasilacz z regulacją 1-10V/

Moduł awaryjny

0 BRAK

1 EM1H ST /SELFTEST/

2 EM3H ST /SELFTEST/

3 EM1H BASIC

4 EM3H BASIC

5 EM1H PRO /DALI/

6 EM3H PRO /DALI/

Okablowanie

0 BRAK

1 TH3 /PRZELOTOWE 3-Ż/

2 TH5 /PRZELOTOWE 5-Ż/

3 TH7 /PRZELOTOWE 7-Ż/

4 WI /WIELAND/

5 WI TH /PRZE. WIELAND/

Czujnik ruchu

0 BEZ CZUJNIKA RUCHU

1 MIW /MIKROFALE/

2 PIR /PODCZERWIEŃ/

Indeks	Moc oprawy	Strumień świetlny oprawy	Skuteczność świetlna oprawy	Raster / przesłona [Układ optyczny]	Temperatura barwowa i CRI	Kolor	Zasilacz-typ	Typ rodziny
HC001.1111.830.A000 Skopiuj kod Otwórz w nowym oknie	32 W	3590 lm	112 lm/W	OPAL	830	Biały	ON/OFF	600x600
HC001.1111.830.D000 Skopiuj kod Otwórz w nowym oknie	32 W	3590 lm	112 lm/W	OPAL	830	Biały	DALI	600x600
HC001.1111.840.A000 Skopiuj kod Otwórz w nowym oknie	32 W	3770 lm	118 lm/W	OPAL	840	Biały	ON/OFF	600x600
HC001.1111.840.D000 Skopiuj kod Otwórz w nowym oknie	32 W	3770 lm	118 lm/W	OPAL	840	Biały	DALI	600x600
HC001.2211.830.A000 Skopiuj kod Otwórz w nowym oknie	32 W	3590 lm	112 lm/W	OPAL	830	Szary	ON/OFF	600x600
HC001.2211.830.A001 Skopiuj kod Otwórz w nowym oknie	32 W	3590 lm	112 lm/W	OPAL	830	Szary	ON/OFF	600x600
HC001.2211.830.D000 Skopiuj kod Otwórz w nowym oknie	32 W	3590 lm	112 lm/W	OPAL	830	Szary	DALI	600x600
HC001.2211.840.A000 Skopiuj kod Otwórz w nowym oknie	32 W	3770 lm	118 lm/W	OPAL	840	Szary	ON/OFF	600x600
HC001.2211.840.D000 Skopiuj kod Otwórz w nowym oknie	32 W	3770 lm	118 lm/W	OPAL	840	Szary	DALI	600x600
HC001.3311.830.A000 Skopiuj kod Otwórz w nowym oknie	32 W	3590 lm	112 lm/W	OPAL	830	Czarny	ON/OFF	600x600
HC001.3311.830.D000 Skopiuj kod Otwórz w nowym oknie	32 W	3590 lm	112 lm/W	OPAL	830	Czarny	DALI	600x600
HC001.3311.840.A000 Skopiuj kod Otwórz w nowym oknie	32 W	3770 lm	118 lm/W	OPAL	840	Czarny	ON/OFF	600x600
HC001.3311.840.D000 Skopiuj kod Otwórz w nowym oknie	32 W	3770 lm	118 lm/W	OPAL	840	Czarny	DALI	600x600
HC002.1111.830.A000 Skopiuj kod Otwórz w nowym oknie	41 W	4580 lm	112 lm/W	OPAL	830	Biały	ON/OFF	600x600
HC002.1111.830.D000 Skopiuj kod Otwórz w nowym oknie	41 W	4580 lm	112 lm/W	OPAL	830	Biały	DALI	600x600
