Oprawy drogowe

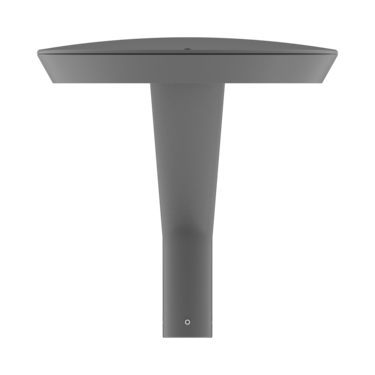

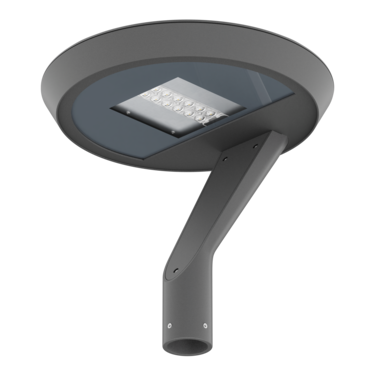

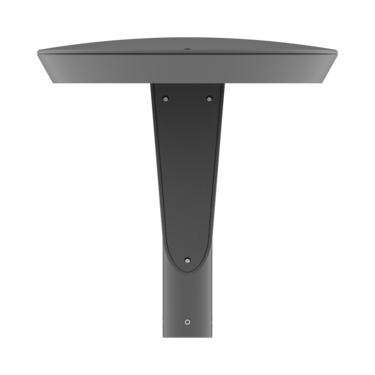

Parco LED

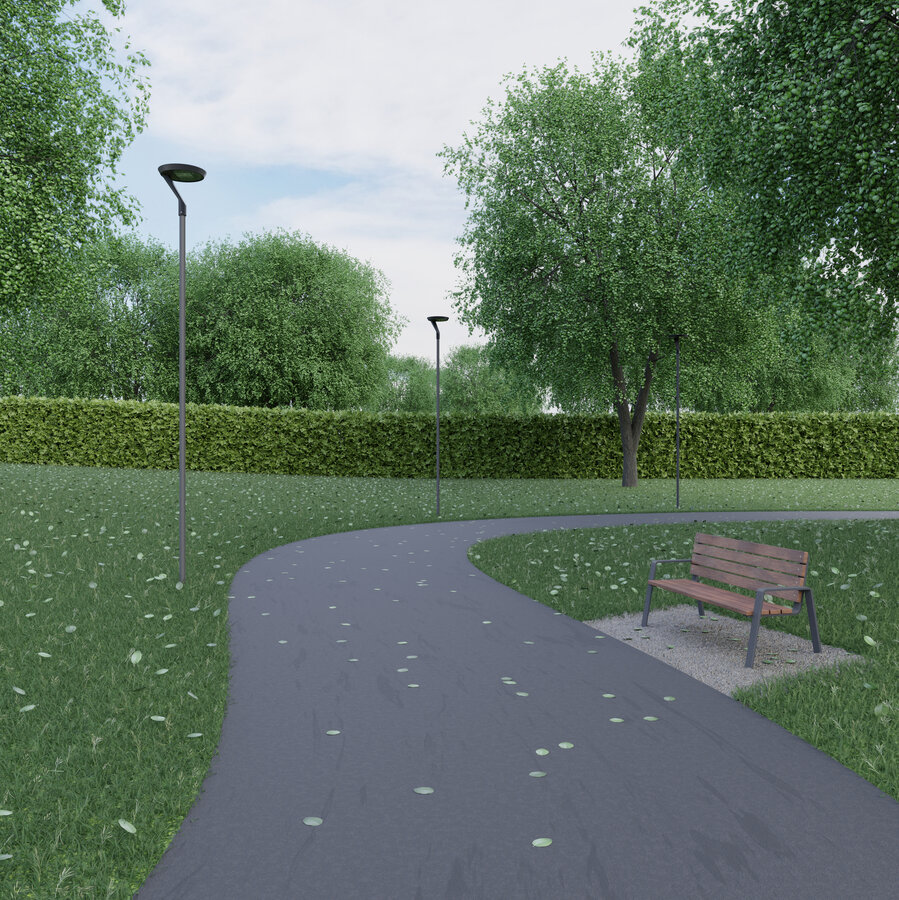

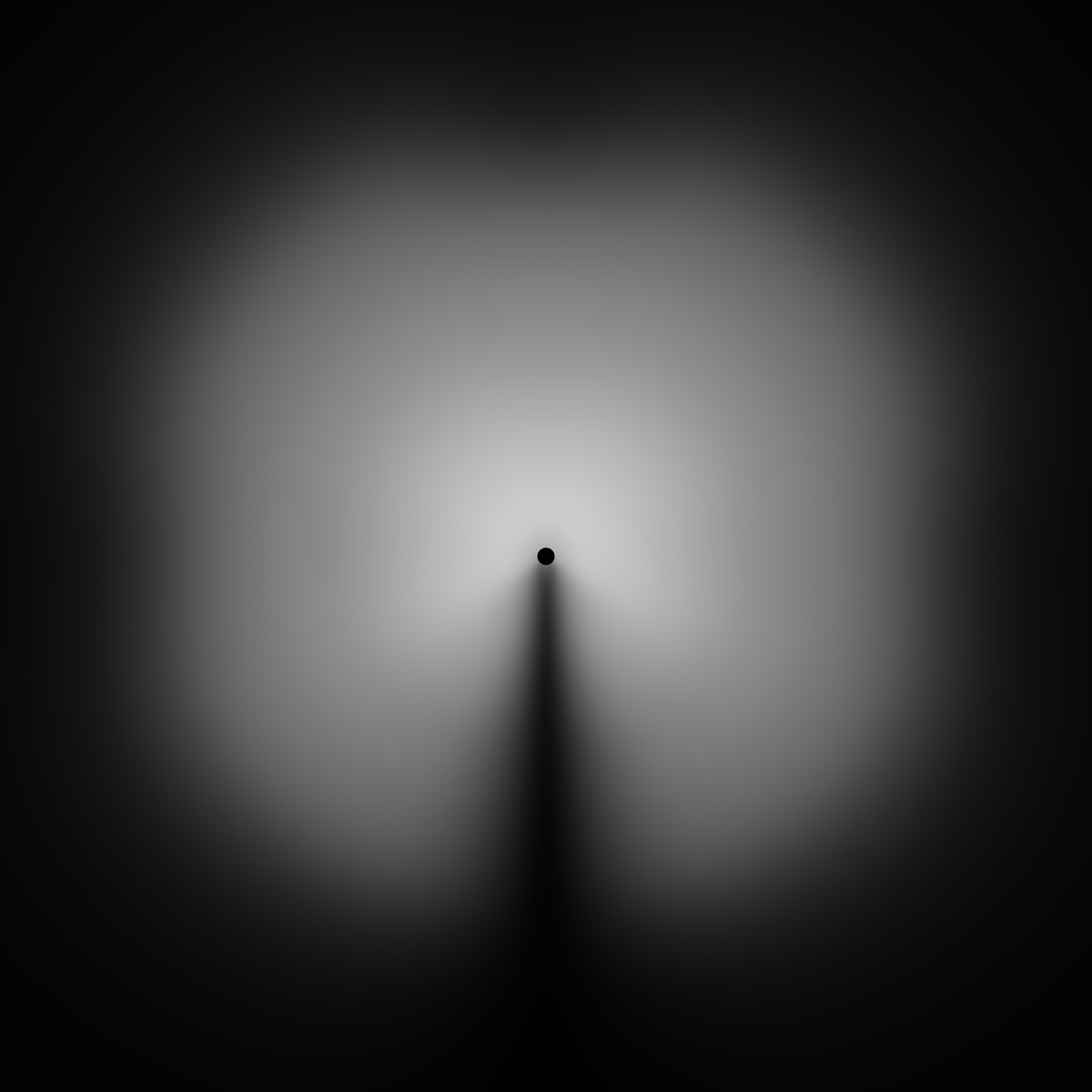

Nowoczesna oprawa LED przeznaczona do profesjonalnego oświetlenia alejek w parkach, otoczenia budynków, skwerów, itp. Diody LED nowej generacji emitujące światło neutralnej barwy białej. Oprawa charakteryzuje się wysoką skutecznością świetlną. Energooszczędna technologia LED pozwala na obniżenie kosztów oświetlenia przestrzeni jednostek samorządu terytorialnego. Dwa rodzaje optyki: ST - uliczna, VSM - symetryczny

Oprawy drogowe

Parco LED

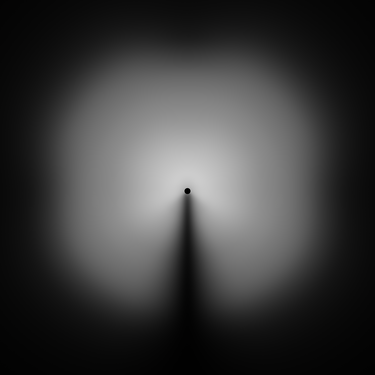

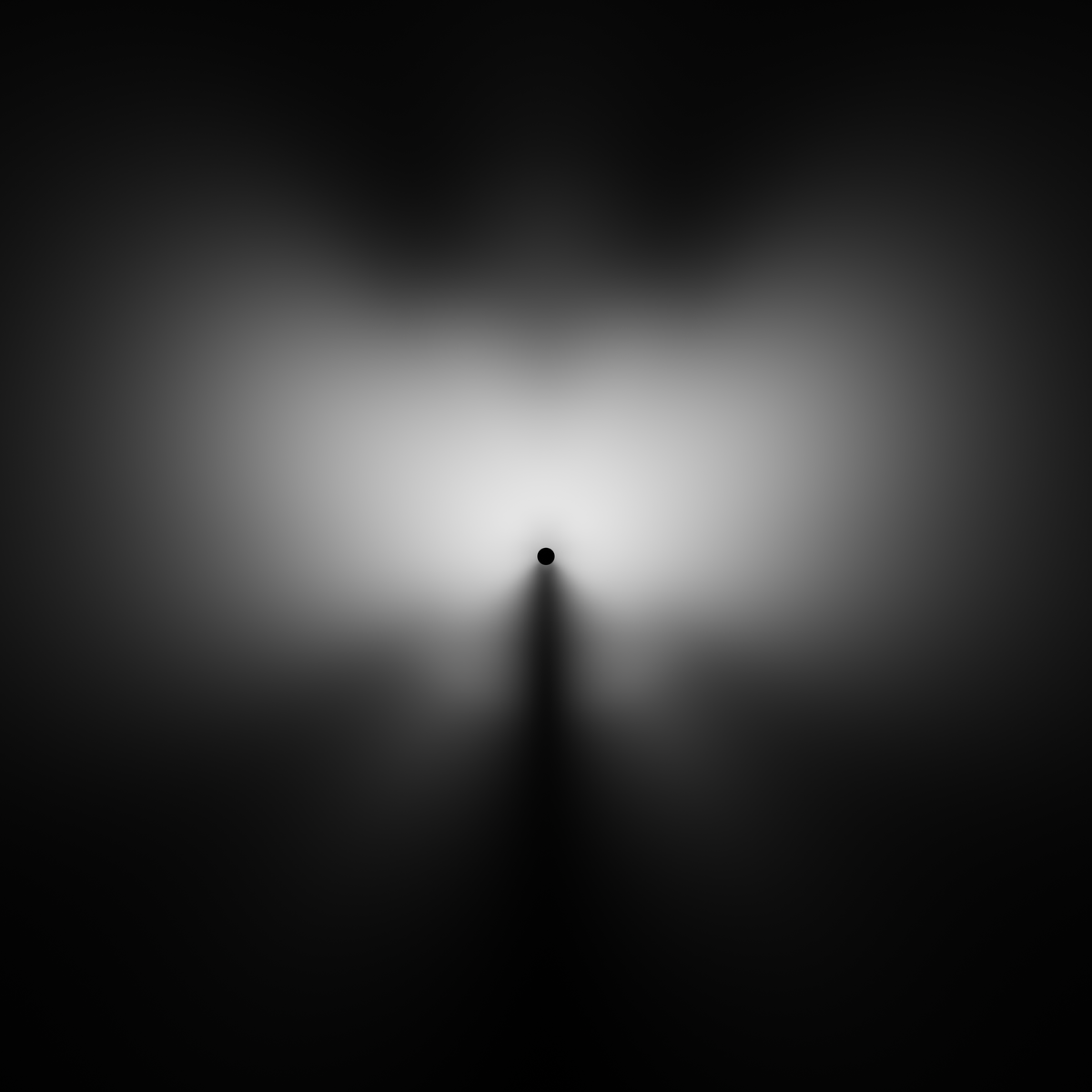

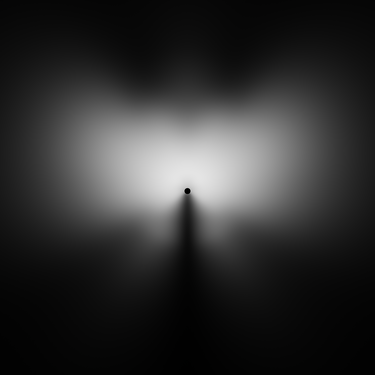

Nowoczesna oprawa LED przeznaczona do profesjonalnego oświetlenia alejek w parkach, otoczenia budynków, skwerów, itp. Diody LED nowej generacji emitujące światło neutralnej barwy białej. Oprawa charakteryzuje się wysoką skutecznością świetlną. Energooszczędna technologia LED pozwala na obniżenie kosztów oświetlenia przestrzeni jednostek samorządu terytorialnego. Dwa rodzaje optyki: ST - uliczna, VSM - symetryczny

Przejdź do listy wariantów (12)

LED

IP65

tak

tak

tak

Informacje podstawowe:

Wykonanie:

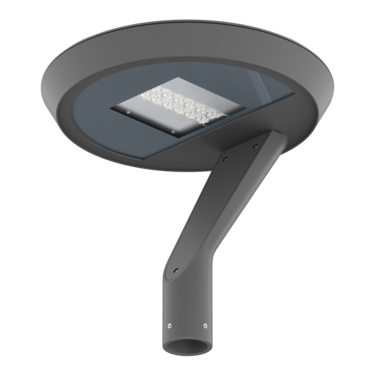

korpus z odlewu aluminiowego lakierowany proszkowo RAL 7012, bez zewnętrznego radiatora, szyba ze szkła hartowanego, uszczelniona komora zasilacza. W standardzie zasilacz posiada wbudowane zabezpieczenia przepięciowe, przeciwzwarciowe oraz termiczne. Z oprawy wyprowadzony jest przewód zasilający 2x 1,5mm o długości ok. 40 cm. Oprawa dostosowana do słupa Ø60mm. Na zamówienie istenieje możliwość lakiewrowania na dowolny kolor z palety RAL.

Montaż:

do słupa

Zasilanie:

220 ... 240 V

Kategoryzacja:

Według typu oprawy:

Oprawy drogowe

Według zastosowania:

Parki, Otoczenie budynków, Oświetlenie uliczne, Parkingi, Teren zewnętrzny osiedla

Sposób montażu:

Do montażu na słupie

Dane techniczne:

Moc oprawy:

9 - 28 W

Strumień świetlny oprawy [lm]:

1315 - 4470 lm

Zobacz pozostałe dane techniczne

Opis rodziny produktów

Dane techniczne

Dane mechaniczne

Rodzaj montażu	Do słupa
Materiał obudowy	Aluminium odlewane ciśnieniowo

Dane optyczne

Raster / przesłona

LNS

Dane elektryczne

Źródło światła	LED
Moc oprawy	9 - 28 W
Rodzaj osprzętu	Zasilacz
Napięcie znamionowe [V]	220 ... 240 V
Okablowanie przelotowe	Brak
Zasilacz - typ	ON/OFF
Moduł awaryjny	opcjonalnie
Czujnik ruchu	opcjonalnie

Dane informacyjne

Waga netto	7.5 kg
Kolor	Antracyt
Tolerancja mocy i strumienia świetlnego	+/-10%

Dane świetlne

Strumień świetlny oprawy [lm]	1315 - 4470 lm
Skuteczność świetlna oprawy [lm/W]	136 - 163 lm/W
Wskaźnik oddawania barw	70
Rozsył światła	DI
Temp. barwowa	3000 K, 4000 K
Temperatura barwowa i CRI	730, 740

Certyfikaty

Stopieс ochrony (IP)	IP65
Klasa ochronności	II
Ochrona źródła światła	tak
CE	tak
HACCP+	tak
EAC	tak

Warianty produktu

✕

Szukaj

Jak działa system indeksowania produktów?

AA

002

.

22

11

.

830

.

D

0

0

0

Rodzina

AA ALTO LED

AB ALTO WALL

Typ

001 np. 545 mm

002 np. 1085 mm

Kolor

11 BIAŁY RAL 9016

12 BIAŁY RAL 9010

22 SZARY RAL 9006

33 CZARNY RAL 9005

44 ANTRACYT RALBG 452

45 ANTRACYT RAL 7016

99 INNY PERSONALIZACJA

Układ optyczny

00 PUSTY

11 OPAL /KLOSZ OPALIZOWANY/

22 MPRM /KLOSZ MIKROPRYZMATYCZNY/

23 DMPRM /KLOSZ DIAMOND/

24 MPOP /KLOSZ MPRM+FLEX/

33 PAR /RASTER PARABOLICZNY/

34 PAR SH /RASTER PARABOLICZNY Z SZYBĄ HART./

44 mPARM /METALIZOWANY/

45 mPARW /BIAŁY/

46 mPARB /CZARNY/

66 RF /ODBŁYŚNIK/

67 RM /ODBŁYŚNIK MATOWY/

68 RW /ODBŁYŚNIK BIAŁY/

77 LNS /SOCZEWKA/

88 SH MAT

89 SH

CRI / Temp. barwowa

827 CRI ≥ 80; CCT 2700K

830 CRI ≥ 80; CCT 3000K

835 CRI ≥ 80; CCT 3500K

840 CRI ≥ 80; CCT 4000K

850 CRI ≥ 80; CCT 5000K

857 CRI ≥ 80; CCT 5700K

865 CRI ≥ 80; CCT 6500K

8TW CRI ≥ 80; Tunable white

927 CRI ≥ 90; CCT 2700K

930 CRI ≥ 90; CCT 3000K

935 CRI ≥ 90; CCT 3500K

940 CRI ≥ 90; CCT 4000K

950 CRI ≥ 90; CCT 5000K

957 CRI ≥ 90; CCT 5700K

965 CRI ≥ 90; CCT 6500K

9TW CRI ≥ 90; Tunable white

RGB RGB

Zasilacz

A ON/OFF /Bez regulacji oświetlenia/

D HO /Predefiniowalne ustawienia/

H DSI

E HE /Predefiniowalne ustawienia/

F HO DALI /Zasilacz regulowany/

G HE DALI /Zasilacz regulowany/

K CAS /CASAMBI sterowanie poprzez aplikację/

I CF /Corridor Function (Step Dimming)/

C DALI /Zasilacz z regulacją DALI/

X 1-10V /Zasilacz z regulacją 1-10V/

S DMX

V sDIMM

Moduł awaryjny

0 BRAK

1 EM1H ST /SELFTEST/

2 EM3H ST /SELFTEST/

3 EM1H BASIC

4 EM3H BASIC

5 EM1H PRO /DALI/

6 EM3H PRO /DALI/

Okablowanie

0 BRAK

1 TH3 /PRZELOTOWE 3-Ż/

2 TH5 /PRZELOTOWE 5-Ż/

3 TH7 /PRZELOTOWE 7-Ż/

4 WI /WIELAND/

5 WI TH /PRZE. WIELAND/

Czujnik ruchu

0 BEZ CZUJNIKA RUCHU

1 MIW /MIKROFALE/

2 PIR /PODCZERWIEŃ/

Indeks	Moc oprawy	Strumień świetlny oprawy	Skuteczność świetlna oprawy	Optyka	Raster / przesłona [Układ optyczny]	Temperatura barwowa i CRI	Kolor	Zasilacz-typ	Typ rodziny
HQ001.4477.730.A000 Skopiuj kod Otwórz w nowym oknie	9 W	1390 lm	154 lm/W	ST	LNS	730	Antracyt	ON/OFF	ST 9W
HQ001.4477.740.A000 Skopiuj kod Otwórz w nowym oknie	9 W	1470 lm	163 lm/W	ST	LNS	740	Antracyt	ON/OFF	ST 9W
HQ002.4477.730.A000 Skopiuj kod Otwórz w nowym oknie	9 W	1315 lm	146 lm/W	VSM	LNS	730	Antracyt	ON/OFF	VSM 9W
HQ002.4477.740.A000 Skopiuj kod Otwórz w nowym oknie	9 W	1395 lm	155 lm/W	VSM	LNS	740	Antracyt	ON/OFF	VSM 9W
HQ003.4477.730.A000 Skopiuj kod Otwórz w nowym oknie	18 W	2580 lm	143 lm/W	ST	LNS	730	Antracyt	ON/OFF	ST 18W
HQ003.4477.740.A000 Skopiuj kod Otwórz w nowym oknie	18 W	2740 lm	152 lm/W	ST	LNS	740	Antracyt	ON/OFF	ST 18W
HQ004.4477.730.A000 Skopiuj kod Otwórz w nowym oknie	18 W	2445 lm	136 lm/W	VSM	LNS	730	Antracyt	ON/OFF	VSM 18W
HQ004.4477.740.A000 Skopiuj kod Otwórz w nowym oknie	18 W	2600 lm	144 lm/W	VSM	LNS	740	Antracyt	ON/OFF	VSM 18W
HQ005.4477.730.A000 Skopiuj kod Otwórz w nowym oknie	28 W	4205 lm	150 lm/W	ST	LNS	730	Antracyt	ON/OFF	ST 28W
HQ005.4477.740.A000 Skopiuj kod Otwórz w nowym oknie	28 W	4470 lm	160 lm/W	ST	LNS	740	Antracyt	ON/OFF	ST 28W
HQ006.4477.730.A000 Skopiuj kod Otwórz w nowym oknie	28 W	3990 lm	143 lm/W	VSM	LNS	730	Antracyt	ON/OFF	VSM 28W
HQ006.4477.740.A000 Skopiuj kod Otwórz w nowym oknie	28 W	4230 lm	151 lm/W	VSM	LNS	740	Antracyt	ON/OFF	VSM 28W
