Oprawy przemysłowe

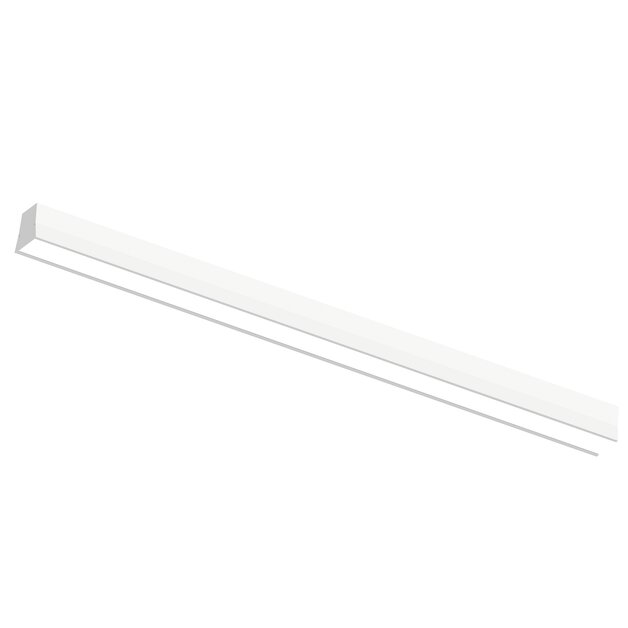

Poker LS Mini LED

Przemysłowa linia świetlna. UWAGA: W standardzie oprawa występuje bez okablowania przelotowego!

Oprawy przemysłowe

Poker LS Mini LED

Przemysłowa linia świetlna. UWAGA: W standardzie oprawa występuje bez okablowania przelotowego!

Przejdź do listy wariantów (432)

LED

IP20

tak

tak

tak

Informacje podstawowe:

Wykonanie:

obudowa z profilu aluminiowego malowanego elektrostatycznie (standardowo w kolorze białym), klosz mikro-pryzmatyczny (MPRM) z PMMA lub klosz OPAL z PMMA.

Akcesoria:

zawieszenie zwykłe, zawieszenie elektryczne, łącznik S, łańcuszek, łącznik liniowy niewidoczny, zaczep pod zawieszenie zwykłe, zaczep pod łańcuszek, końcówka, okablowanie przelotowe

Montaż:

zwieszany

Zasilanie:

220 ... 240 V

Kategoryzacja:

Według typu oprawy:

Oprawy przemysłowe

Według zastosowania:

Powierzchnie sprzedaży/lokale usługowe, Pomieszczenia socjalne, Hale produkcyjne, hale magazynowe

Sposób montażu:

Zwieszane

Dane techniczne:

Moc oprawy:

25 - 61 W

Strumień świetlny oprawy [lm]:

2700 - 7220 lm

Długość [mm]:

1200 mm, 1800 mm, 3000 mm

Zobacz pozostałe dane techniczne

Dane techniczne

Dane mechaniczne

Materiał obudowy	Aluminium
Przystosowane do tworzenia linii świetlnych	tak

Dane optyczne

Raster / przesłona	MPRM, OPAL
UGR	18, 21

Dane elektryczne

Źródło światła	LED
Moc oprawy	25 - 61 W
Liczba źródeł światła	1
Rodzaj osprzętu	Zasilacz
Napięcie znamionowe [V]	220 ... 240 V
Zawiera źródło światła	tak
Zasilacz - typ	DALI, ON/OFF
Moduł awaryjny	opcjonalnie
Czujnik ruchu	opcjonalnie
Kostka przyłączeniowa	5 PIN

Dane informacyjne

Waga netto	2.95 - 7.55 kg
Kolor	Biały, Czarny, Szary
Tolerancja mocy i strumienia świetlnego	+/-10%

Dane świetlne

Strumień świetlny oprawy [lm]	2700 - 7220 lm
Skuteczność świetlna oprawy [lm/W]	107 - 118 lm/W
Barwa światła	Biała
Wskaźnik oddawania barw	80
Rozsył światła	DI
Klasa oprawy	I
Degradacja diod LED	B10
Spadek strumienia świetlnego w czasie	L80
Żywotność diod LED	54000 h
MacAdam	SDCM 3
LLMF - poziom strumienia początkowego po czasie 60 000h	85 %
Temp. barwowa	3000 K, 4000 K
Temperatura barwowa i CRI	830, 840

Certyfikaty

Stopieс ochrony (IP)	IP20
Odporność udarowa	IK04
Klasa ochronności	I
Ochrona źródła światła	tak
CE	tak
HACCP+	tak
EAC	tak

Warianty produktu

✕

Szukaj

Jak działa system indeksowania produktów?

AA

002

.

22

11

.

830

.

D

0

0

0

Rodzina

AA ALTO LED

AB ALTO WALL

Typ

001 np. 545 mm

002 np. 1085 mm

Kolor

11 BIAŁY RAL 9016

12 BIAŁY RAL 9010

22 SZARY RAL 9006

33 CZARNY RAL 9005

44 ANTRACYT RALBG 452

45 ANTRACYT RAL 7016

99 INNY PERSONALIZACJA

Układ optyczny

00 PUSTY

11 OPAL /KLOSZ OPALIZOWANY/

22 MPRM /KLOSZ MIKROPRYZMATYCZNY/

23 DMPRM /KLOSZ DIAMOND/

24 MPOP /KLOSZ MPRM+FLEX/

33 PAR /RASTER PARABOLICZNY/

34 PAR SH /RASTER PARABOLICZNY Z SZYBĄ HART./

44 mPARM /METALIZOWANY/

45 mPARW /BIAŁY/

46 mPARB /CZARNY/

66 RF /ODBŁYŚNIK/

67 RM /ODBŁYŚNIK MATOWY/

68 RW /ODBŁYŚNIK BIAŁY/

77 LNS /SOCZEWKA/

88 SH MAT

89 SH

CRI / Temp. barwowa

827 CRI ≥ 80; CCT 2700K

830 CRI ≥ 80; CCT 3000K

835 CRI ≥ 80; CCT 3500K

840 CRI ≥ 80; CCT 4000K

850 CRI ≥ 80; CCT 5000K

857 CRI ≥ 80; CCT 5700K

865 CRI ≥ 80; CCT 6500K

8TW CRI ≥ 80; Tunable white

927 CRI ≥ 90; CCT 2700K

930 CRI ≥ 90; CCT 3000K

935 CRI ≥ 90; CCT 3500K

940 CRI ≥ 90; CCT 4000K

950 CRI ≥ 90; CCT 5000K

957 CRI ≥ 90; CCT 5700K

965 CRI ≥ 90; CCT 6500K

9TW CRI ≥ 90; Tunable white

RGB RGB

Zasilacz

A ON/OFF /Bez regulacji oświetlenia/

D HO /Predefiniowalne ustawienia/

H DSI

E HE /Predefiniowalne ustawienia/

F HO DALI /Zasilacz regulowany/

G HE DALI /Zasilacz regulowany/

K CAS /CASAMBI sterowanie poprzez aplikację/

I CF /Corridor Function (Step Dimming)/

C DALI /Zasilacz z regulacją DALI/

X 1-10V /Zasilacz z regulacją 1-10V/

S DMX

V sDIMM

Moduł awaryjny

0 BRAK

1 EM1H ST /SELFTEST/

2 EM3H ST /SELFTEST/

3 EM1H BASIC

4 EM3H BASIC

5 EM1H PRO /DALI/

6 EM3H PRO /DALI/

Okablowanie

0 BRAK

1 TH3 /PRZELOTOWE 3-Ż/

2 TH5 /PRZELOTOWE 5-Ż/

3 TH7 /PRZELOTOWE 7-Ż/

4 WI /WIELAND/

5 WI TH /PRZE. WIELAND/

Czujnik ruchu

0 BEZ CZUJNIKA RUCHU

1 MIW /MIKROFALE/

2 PIR /PODCZERWIEŃ/

Indeks	Moc oprawy	Strumień świetlny oprawy	Skuteczność świetlna oprawy	Raster / przesłona [Układ optyczny]	Temperatura barwowa i CRI	Kolor	Zasilacz-typ	Moduł awaryjny	Okablowanie przelotowe	Typ rodziny
AO001.1111.830.A000 Skopiuj kod Otwórz w nowym oknie	25 W	2700 lm	108 lm/W	OPAL	830	Biały	ON/OFF	Brak	Brak	1200mm
AO001.1111.830.A020 Skopiuj kod Otwórz w nowym oknie	25 W	2700 lm	108 lm/W	OPAL	830	Biały	ON/OFF	Brak	TH5	1200mm
AO001.1111.830.A100 Skopiuj kod Otwórz w nowym oknie	25 W	2700 lm	108 lm/W	OPAL	830	Biały	ON/OFF	EM1H ST	Brak	1200mm
AO001.1111.830.A120 Skopiuj kod Otwórz w nowym oknie	25 W	2700 lm	108 lm/W	OPAL	830	Biały	ON/OFF	EM1H ST	TH5	1200mm
AO001.1111.830.A200 Skopiuj kod Otwórz w nowym oknie	25 W	2700 lm	108 lm/W	OPAL	830	Biały	ON/OFF	EM3H ST	Brak	1200mm
AO001.1111.830.A220 Skopiuj kod Otwórz w nowym oknie	25 W	2700 lm	108 lm/W	OPAL	830	Biały	ON/OFF	EM3H ST	TH5	1200mm
AO001.1111.830.D000 Skopiuj kod Otwórz w nowym oknie	25 W	2700 lm	108 lm/W	OPAL	830	Biały	DALI	Brak	Brak	1200mm
AO001.1111.830.D020 Skopiuj kod Otwórz w nowym oknie	25 W	2700 lm	108 lm/W	OPAL	830	Biały	DALI	Brak	TH5	1200mm
AO001.1111.830.D100 Skopiuj kod Otwórz w nowym oknie	25 W	2700 lm	108 lm/W	OPAL	830	Biały	DALI	EM1H ST	Brak	1200mm
AO001.1111.830.D120 Skopiuj kod Otwórz w nowym oknie	25 W	2700 lm	108 lm/W	OPAL	830	Biały	DALI	EM1H ST	TH5	1200mm
AO001.1111.830.D200 Skopiuj kod Otwórz w nowym oknie	25 W	2700 lm	108 lm/W	OPAL	830	Biały	DALI	EM3H ST	Brak	1200mm
AO001.1111.830.D220 Skopiuj kod Otwórz w nowym oknie	25 W	2700 lm	108 lm/W	OPAL	830	Biały	DALI	EM3H ST	TH5	1200mm
AO001.1111.840.A000 Skopiuj kod Otwórz w nowym oknie	25 W	2760 lm	110 lm/W	OPAL	840	Biały	ON/OFF	Brak	Brak	1200mm
AO001.1111.840.A020 Skopiuj kod Otwórz w nowym oknie	25 W	2760 lm	110 lm/W	OPAL	840	Biały	ON/OFF	Brak	TH5	1200mm
AO001.1111.840.A100 Skopiuj kod Otwórz w nowym oknie	25 W	2760 lm	110 lm/W	OPAL	840	Biały	ON/OFF	EM1H ST	Brak	1200mm

Wyświetlanie elementów: 15 z 432

z 29

na stronę

Instrukcja montażu

468.57 KB

Pobierz plik

Plik fotometryczny

10.95 KB

Pobierz plik

Deklaracja zgodności

Pobierz plik

Karta rodziny

Pobierz plik

Pobierz wszystkie pliki

Elementy konstrukcyjne

Poker LS MINI LED końcówka

Elementy elektryczne

Zawieszenie elektryczne

Elementy montażowe

Zawieszenie zwykłe
