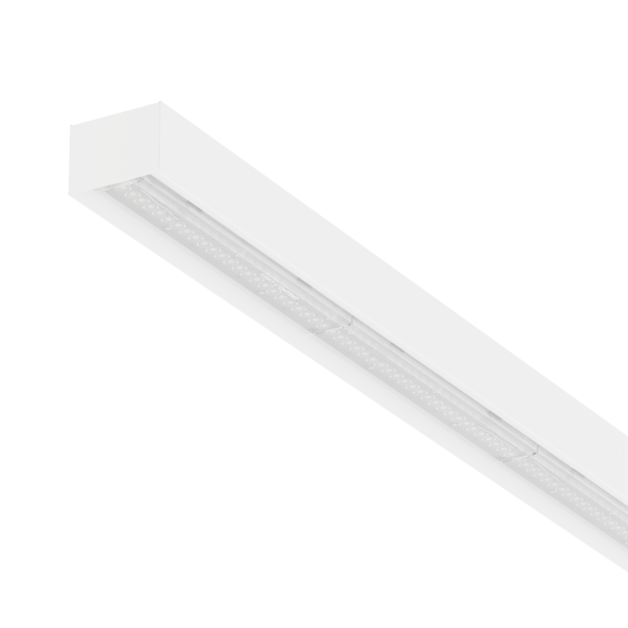

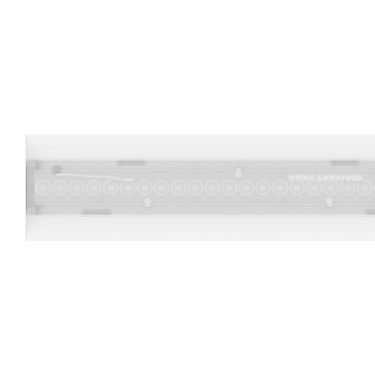

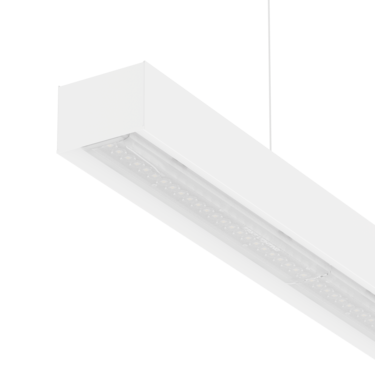

Poker Q LS LED

Przemysłowa linia świetlna. Oprawa charakteryzuje się łatwym montażem i jest wyposażona w wysokiej jakości diody LED.

Oprawy przemysłowe

Poker Q LS LED

Przemysłowa linia świetlna. Oprawa charakteryzuje się łatwym montażem i jest wyposażona w wysokiej jakości diody LED.

Przejdź do listy wariantów (461)

LED

IP20

tak

tak

tak

Informacje podstawowe:

Wykonanie:

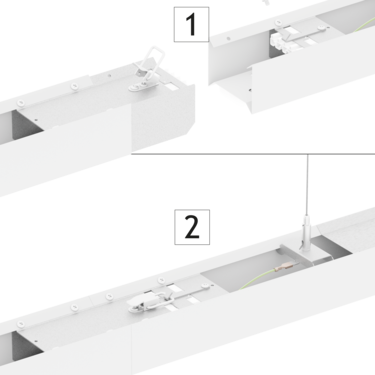

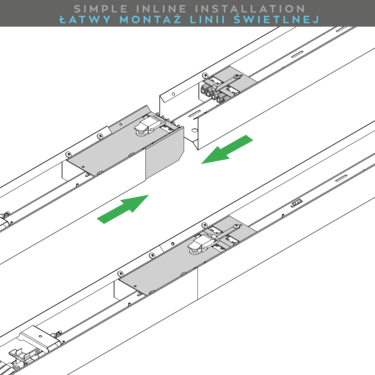

obudowa z blachy stalowej malowanej elektrostatycznie (standardowo w kolorze białym), klosz półprzezroczysty. Układy optyczne: SYM 60°, SYM 90°, RETAIL, ASYM. Regulacja rozstawu mocowań. Łącznik liniowy niewidoczny w komplecie. Okablowanie przelotowe 5-torowe w komplecie (w oprawach i w modułach pustych).

Akcesoria:

zawieszenie zwykłe, zawieszenie elektryczne, linka zawieszenia do sufitu z blachy trapezowej, maskownica górna, końcówka, moduł pusty, moduł pusty do projektora 1x lub 2x, wspornik modułu awaryjnego, łącznik 90°, łącznik NT

Montaż:

zwieszany, nastropowy (akcesorium - łącznik NT)

Zasilanie:

220 ... 240 V

Kategoryzacja:

Według typu oprawy:

Oprawy przemysłowe

Według zastosowania:

Powierzchnie sprzedaży/lokale usługowe, Pomieszczenia socjalne, Hale produkcyjne, hale magazynowe

Sposób montażu:

Nastropowe, Zwieszane

Dane techniczne:

Moc oprawy:

18 - 182 W

Strumień świetlny oprawy [lm]:

2765 - 26150 lm

Długość [mm]:

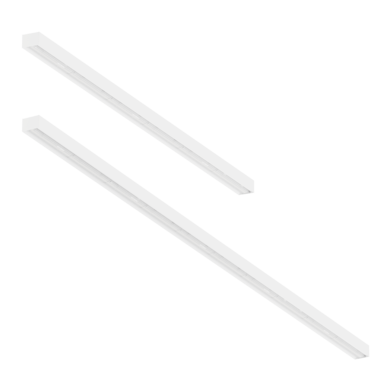

1132 mm, 1692 mm, 2812 mm

Zobacz pozostałe dane techniczne

Opis rodziny produktów

Dane techniczne

Dane mechaniczne

Rodzaj montażu	Zwieszany
Materiał obudowy	Aluminium
Przystosowane do tworzenia linii świetlnych	tak

Dane optyczne

Raster / przesłona	LNS
UGR	18, 19, 20, 21, 22, 23, 24, 25, 26, 27

Dane elektryczne

Źródło światła	LED
Moc oprawy	18 - 182 W
Rodzaj osprzętu	Zasilacz
Napięcie znamionowe [V]	220 ... 240 V
Zawiera źródło światła	tak
Zasilacz - typ	DALI, ON/OFF
Moduł awaryjny	opcjonalnie
Czujnik ruchu	opcjonalnie

Dane informacyjne

Waga netto	2 - 4 kg
Kolor	Biały, Czarny, Szary
Tolerancja mocy i strumienia świetlnego	+/-10%
Inne	1132 mm, 1692 mm, 2812 mm

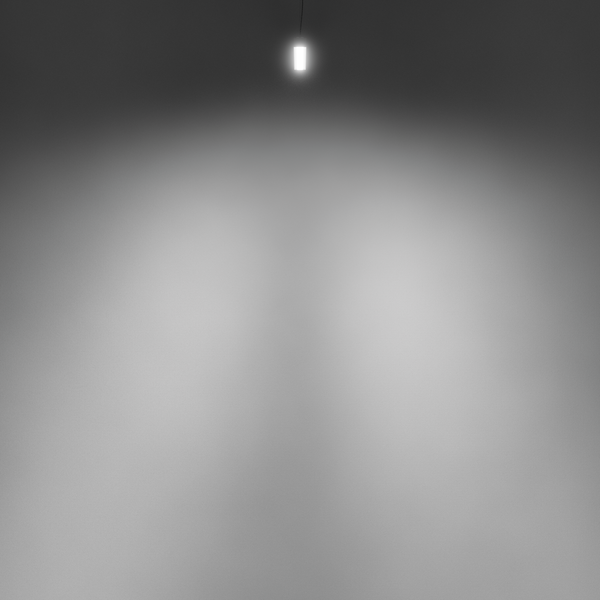

Info	ASYM, RETAIL, SYM 60°, SYM 90°

Dane świetlne

Strumień świetlny oprawy [lm]	2765 - 26150 lm
Skuteczność świetlna oprawy [lm/W]	110 - 167 lm/W
Barwa światła	Biała
Wskaźnik oddawania barw	80, 90
Rozsył światła	DI

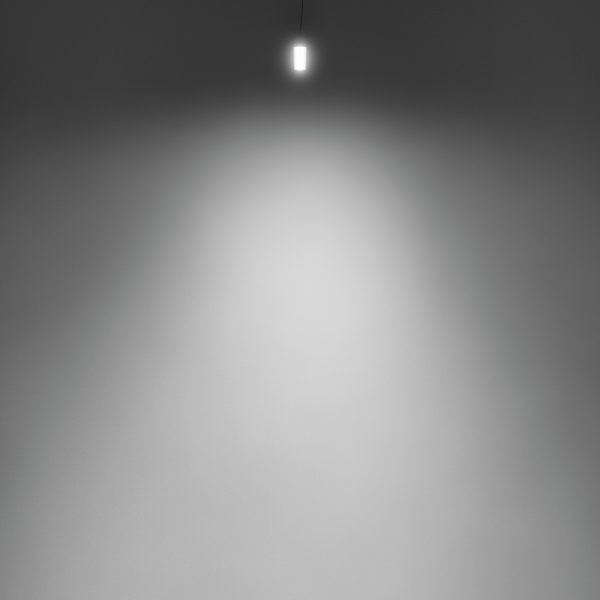

Kąt rozsyłu [°]	60 °, 90 °
Degradacja diod LED	B10
Spadek strumienia świetlnego w czasie	L80
Temp. barwowa	3000 K, 4000 K
Temperatura barwowa i CRI	830, 840, 930, 940

Certyfikaty

Stopieс ochrony (IP)	IP20
Odporność udarowa	IK04
Klasa ochronności	I
Współczynnik migotania światła	=< 3%
Ochrona źródła światła	tak
CE	tak
HACCP+	tak
EAC	tak

Warianty produktu

✕

Szukaj

Jak działa system indeksowania produktów?

AA

002

.

22

11

.

830

.

D

0

0

0

Rodzina

AA ALTO LED

AB ALTO WALL

Typ

001 np. 545 mm

002 np. 1085 mm

Kolor

11 BIAŁY RAL 9016

12 BIAŁY RAL 9010

22 SZARY RAL 9006

33 CZARNY RAL 9005

44 ANTRACYT RALBG 452

45 ANTRACYT RAL 7016

99 INNY PERSONALIZACJA

Układ optyczny

00 PUSTY

11 OPAL /KLOSZ OPALIZOWANY/

22 MPRM /KLOSZ MIKROPRYZMATYCZNY/

23 DMPRM /KLOSZ DIAMOND/

24 MPOP /KLOSZ MPRM+FLEX/

33 PAR /RASTER PARABOLICZNY/

34 PAR SH /RASTER PARABOLICZNY Z SZYBĄ HART./

44 mPARM /METALIZOWANY/

45 mPARW /BIAŁY/

46 mPARB /CZARNY/

66 RF /ODBŁYŚNIK/

67 RM /ODBŁYŚNIK MATOWY/

68 RW /ODBŁYŚNIK BIAŁY/

77 LNS /SOCZEWKA/

88 SH MAT

89 SH

CRI / Temp. barwowa

827 CRI ≥ 80; CCT 2700K

830 CRI ≥ 80; CCT 3000K

835 CRI ≥ 80; CCT 3500K

840 CRI ≥ 80; CCT 4000K

850 CRI ≥ 80; CCT 5000K

857 CRI ≥ 80; CCT 5700K

865 CRI ≥ 80; CCT 6500K

8TW CRI ≥ 80; Tunable white

927 CRI ≥ 90; CCT 2700K

930 CRI ≥ 90; CCT 3000K

935 CRI ≥ 90; CCT 3500K

940 CRI ≥ 90; CCT 4000K

950 CRI ≥ 90; CCT 5000K

957 CRI ≥ 90; CCT 5700K

965 CRI ≥ 90; CCT 6500K

9TW CRI ≥ 90; Tunable white

RGB RGB

Zasilacz

A ON/OFF /Bez regulacji oświetlenia/

D DALI /Zasilacz z regulacją DALI/

H HO /Predefiniowalne ustawienia/

E HE /Predefiniowalne ustawienia/

F HO DALI /Zasilacz regulowany/

G HE DALI /Zasilacz regulowany/

K DSI

I CF /Corridor Function (Step Dimming)/

C CAS /CASAMBI sterowanie poprzez aplikację/

X DMX

S sDIMM

V 1-10V /Zasilacz z regulacją 1-10V/

Moduł awaryjny

0 BRAK

1 EM1H ST /SELFTEST/

2 EM3H ST /SELFTEST/

3 EM1H BASIC

4 EM3H BASIC

5 EM1H PRO /DALI/

6 EM3H PRO /DALI/

Okablowanie

0 BRAK

1 TH3 /PRZELOTOWE 3-Ż/

2 TH5 /PRZELOTOWE 5-Ż/

3 TH7 /PRZELOTOWE 7-Ż/

4 WI /WIELAND/

5 WI TH /PRZE. WIELAND/

Czujnik ruchu

0 BEZ CZUJNIKA RUCHU

1 MIW /MIKROFALE/

2 PIR /PODCZERWIEŃ/

Indeks	Moc oprawy	Strumień świetlny oprawy	Skuteczność świetlna oprawy	Raster / przesłona [Układ optyczny]	Optyka	Temperatura barwowa i CRI	Kolor	Zasilacz-typ	Okablowanie przelotowe	Typ rodziny
EV001.1177.830.A020 Skopiuj kod Otwórz w nowym oknie	37 W	5800 lm	157 lm/W	LNS	90°	830	Biały	ON/OFF	TH5	37W 1692mm 90°
EV001.1177.830.D020 Skopiuj kod Otwórz w nowym oknie	37 W	5800 lm	157 lm/W	LNS	90°	830	Biały	DALI	TH5	37W 1692mm 90°
EV001.1177.840.A000 Skopiuj kod Otwórz w nowym oknie	37 W	5935 lm	160 lm/W	LNS	90°	840	Biały	ON/OFF	Brak	37W 1692mm 90°
EV001.1177.840.A020 Skopiuj kod Otwórz w nowym oknie	37 W	5935 lm	160 lm/W	LNS	90°	840	Biały	ON/OFF	TH5	37W 1692mm 90°
EV001.1177.840.D020 Skopiuj kod Otwórz w nowym oknie	37 W	5935 lm	160 lm/W	LNS	90°	840	Biały	DALI	TH5	37W 1692mm 90°
EV001.1177.930.A020 Skopiuj kod Otwórz w nowym oknie	37 W	4930 lm	133 lm/W	LNS	90°	930	Biały	ON/OFF	TH5	37W 1692mm 90°
EV001.1177.930.D020 Skopiuj kod Otwórz w nowym oknie	37 W	4930 lm	133 lm/W	LNS	90°	930	Biały	DALI	TH5	37W 1692mm 90°
EV001.1177.940.A020 Skopiuj kod Otwórz w nowym oknie	37 W	5045 lm	136 lm/W	LNS	90°	940	Biały	ON/OFF	TH5	37W 1692mm 90°
EV001.1177.940.D020 Skopiuj kod Otwórz w nowym oknie	37 W	5045 lm	136 lm/W	LNS	90°	940	Biały	DALI	TH5	37W 1692mm 90°
EV001.2277.840.A020 Skopiuj kod Otwórz w nowym oknie	37 W	5935 lm	160 lm/W	LNS	90°	840	Szary	ON/OFF	TH5	37W 1692mm 90°
EV001.3377.840.A020 Skopiuj kod Otwórz w nowym oknie	37 W	5935 lm	160 lm/W	LNS	90°	840	Czarny	ON/OFF	TH5	37W 1692mm 90°
EV002.1177.830.A020 Skopiuj kod Otwórz w nowym oknie	55 W	8090 lm	147 lm/W	LNS	90°	830	Biały	ON/OFF	TH5	55W 1692mm 90°
EV002.1177.830.D020 Skopiuj kod Otwórz w nowym oknie	55 W	8090 lm	147 lm/W	LNS	90°	830	Biały	DALI	TH5	55W 1692mm 90°
EV002.1177.840.A000 Skopiuj kod Otwórz w nowym oknie	55 W	8280 lm	151 lm/W	LNS	90°	840	Biały	ON/OFF	Brak	55W 1692mm 90°
EV002.1177.840.A020 Skopiuj kod Otwórz w nowym oknie	55 W	8280 lm	151 lm/W	LNS	90°	840	Biały	ON/OFF	TH5	55W 1692mm 90°

Wyświetlanie elementów: 15 z 461

z 31

na stronę

Karta rodziny

Pobierz plik

Karta rodziny rozszerzona

Pobierz plik

Instrukcja montażu

720.37 KB

Pobierz plik

Deklaracja zgodności

Pobierz plik

Plik fotometryczny

437.29 KB

Pobierz plik

Pobierz wszystkie pliki

Elementy konstrukcyjne

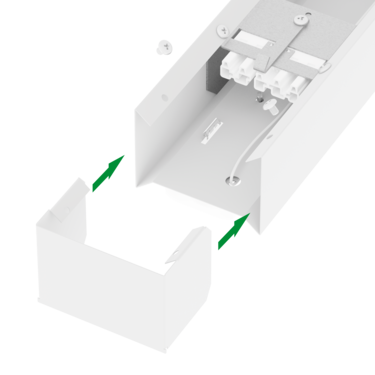

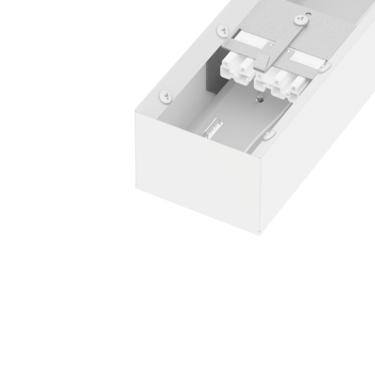

Poker Q LS LED Końcówka

POKER Q LS LED moduł pusty

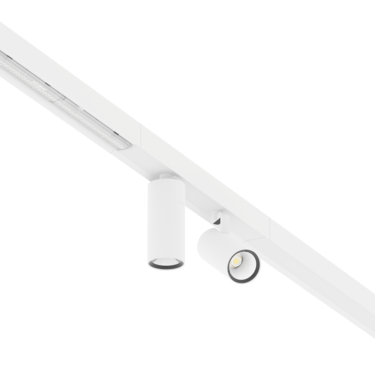

POKER Q LS LED moduł pusty do Point LED

Poker LS LED Pusty moduł konstrukcyjny

Poker LS Q LED Pusty moduł konstrukcyjny

Poker Q LS LED Maskownica 1132mm

Poker Q LS LED Maskownica

Elementy elektryczne

Zawieszenie elektryczne

Elementy łączące

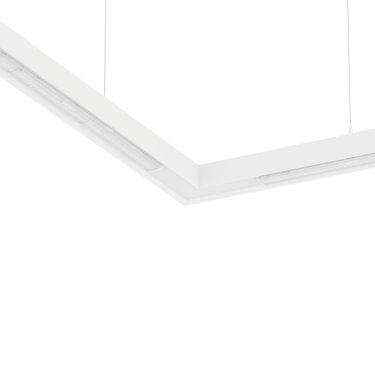

POKER Q LS LED Łącznik 90°

POKER Q LS LED Łącznik 120°

Elementy montażowe

Zawieszenie zwykłe

Poker LS Q LED Wspornik modułu awaryjnego

Poker Q LS LED łącznik NT

Poker Q LS LED uchwyt ścienny Biały kpl. 2szt.
