Oprawy systemowe

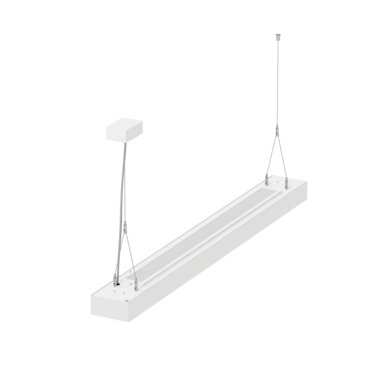

Presto LED DI-IN

Funkcjonalna oprawa systemowa na źródła LED wykonana z blachy stalowej. Rozsył światła DI-IN Wersje PAR-S można łączyć w linie świetlne wykorzystując łączniki liniowe (akcesoria). Wersje OPAL i MPRM występują jako osobne oprawy.

Oprawy systemowe

Presto LED DI-IN

Funkcjonalna oprawa systemowa na źródła LED wykonana z blachy stalowej. Rozsył światła DI-IN Wersje PAR-S można łączyć w linie świetlne wykorzystując łączniki liniowe (akcesoria). Wersje OPAL i MPRM występują jako osobne oprawy.

Przejdź do listy wariantów (436)

LED

DI/IN

IP20

tak

tak

tak

Informacje podstawowe:

Wykonanie:

obudowa z blachy stalowej malowanej elektrostatycznie (w standardzie kolor biały), satynowany raster paraboliczny (PAR-S) i wewnętrzny klosz OPAL chroniący źródła LED lub klosze OPAL bądź MPRM. We wszystkich wersjach DI-IN klosz górny MPRM. UWAGA DO WERSJI PAR-S: przewód do łączenia w linię świetlną nie jest dostarczany w komplecie z oprawami. Kostki okablowania TH5 znajdują się na obu końcach oprawy. Łączenie opraw w linię należy wykonać zewnętrznym przewodem wyprowadzonym poza sąsiadujące oprawy.

Akcesoria:

zawieszenia zwykłe, elektryczne, łączniki liniowe (tylko do wersji PAR-S), końcówki opraw (tylko do wersji PAR-S)

Montaż:

zwieszany

Zasilanie:

220 ... 240 V

Kategoryzacja:

Według typu oprawy:

Oprawy systemowe

Według zastosowania:

Hale produkcyjne, hale magazynowe, Pomieszczenia biurowe, Sale konferencyjne, Korytarze, klatki schodowe, Powierzchnie sprzedaży/lokale usługowe, Sale wykładowe/aule, Sale lekcyjne, Pracownie komputerowe, Szatnie, Pomieszczenie ochrony, Pomieszczenia socjalne

Sposób montażu:

Zwieszane

Dane techniczne:

Moc oprawy:

43 - 60 W

Długość [mm]:

1145 mm, 1435 mm

Zobacz pozostałe dane techniczne

Dane techniczne

Dane mechaniczne

Rodzaj montażu	Zwieszany
Materiał obudowy	Blacha stalowa
Przystosowane do tworzenia linii świetlnych	tak

Dane optyczne

Raster / przesłona	MPOP, MPRM, OPAL, PAR
Materiał rastra	Aluminium
Odbłyśnik	o wysokim połysku
UGR	16, 17

Dane elektryczne

Źródło światła	LED
Moc oprawy	43 - 60 W
Liczba źródeł światła	1
Rodzaj osprzętu	Zasilacz
Napięcie znamionowe [V]	220 ... 240 V
Zawiera źródło światła	tak
Współczynnik mocy	0.96
Zasilacz - typ	DALI, ON/OFF
Moduł awaryjny	opcjonalnie
Czujnik ruchu	opcjonalnie
Kostka przyłączeniowa	5 PIN

Dane informacyjne

Waga netto	2.45 - 3.5 kg
Kolor	Biały, Czarny, Szary
Zakres temperatur pracy [°C]	-15 ... 40
Tolerancja mocy i strumienia świetlnego	+/-10%
Info	DI-3310lm / IN-1640lm, DI-3410lm / IN-1640lm, DI-3410lm / IN-1690lm, DI-3510lm / IN-1690lm, DI-3700lm / IN-2360lm, DI-3860lm / IN-2450lm, DI-4110lm / IN-1950lm, DI-4230lm / IN-1950lm, DI-4240lm / IN-2010lm, DI-4370lm / IN-2010lm, DI-4630lm / IN-2960lm, DI-4830lm / IN-3080lm

Dane świetlne

Strumień świetlny oprawy DI [lm]	2815 - 5270 lm
Strumień świetlny oprawy IN [lm]	1395 - 3080 lm
Skuteczność świetlna oprawy [lm/W]	98 - 137 lm/W
Sprawność oprawy [%]	78 - 81
Barwa światła	Biała
Wskaźnik oddawania barw	80, 90
Bezpośredni-/pośredni regulowany niezależnie	tak
Podział światła	Szerokostrumieniowy
Rozsył światła	DI/IN
Klasa oprawy	I
Degradacja diod LED	B10
Spadek strumienia świetlnego w czasie	L80
Żywotność diod LED	53000 h
MacAdam	SDCM 3
LLMF - poziom strumienia początkowego po czasie 60 000h	85 %
Temp. barwowa	3000 K, 4000 K
Temperatura barwowa i CRI	830, 840, 930, 940

Certyfikaty

Stopieс ochrony (IP)	IP20
Odporność udarowa	IK03, IK04
Klasa ochronności	I
Współczynnik migotania światła	=< 3%
CE	tak
HACCP+	tak
EAC	tak

Warianty produktu

✕

Szukaj

Jak działa system indeksowania produktów?

AA

002

.

22

11

.

830

.

D

0

0

0

Rodzina

AA ALTO LED

AB ALTO WALL

Typ

001 np. 545 mm

002 np. 1085 mm

Kolor

11 BIAŁY RAL 9016

12 BIAŁY RAL 9010

22 SZARY RAL 9006

33 CZARNY RAL 9005

44 ANTRACYT RALBG 452

45 ANTRACYT RAL 7016

99 INNY PERSONALIZACJA

Układ optyczny

00 PUSTY

11 OPAL /KLOSZ OPALIZOWANY/

22 MPRM /KLOSZ MIKROPRYZMATYCZNY/

23 DMPRM /KLOSZ DIAMOND/

24 MPOP /KLOSZ MPRM+FLEX/

33 PAR /RASTER PARABOLICZNY/

34 PAR SH /RASTER PARABOLICZNY Z SZYBĄ HART./

44 mPARM /METALIZOWANY/

45 mPARW /BIAŁY/

46 mPARB /CZARNY/

66 RF /ODBŁYŚNIK/

67 RM /ODBŁYŚNIK MATOWY/

68 RW /ODBŁYŚNIK BIAŁY/

77 LNS /SOCZEWKA/

88 SH MAT

89 SH

CRI / Temp. barwowa

827 CRI ≥ 80; CCT 2700K

830 CRI ≥ 80; CCT 3000K

835 CRI ≥ 80; CCT 3500K

840 CRI ≥ 80; CCT 4000K

850 CRI ≥ 80; CCT 5000K

857 CRI ≥ 80; CCT 5700K

865 CRI ≥ 80; CCT 6500K

8TW CRI ≥ 80; Tunable white

927 CRI ≥ 90; CCT 2700K

930 CRI ≥ 90; CCT 3000K

935 CRI ≥ 90; CCT 3500K

940 CRI ≥ 90; CCT 4000K

950 CRI ≥ 90; CCT 5000K

957 CRI ≥ 90; CCT 5700K

965 CRI ≥ 90; CCT 6500K

9TW CRI ≥ 90; Tunable white

RGB RGB

Zasilacz

A ON/OFF /Bez regulacji oświetlenia/

D DALI /Zasilacz z regulacją DALI/

H HO /Predefiniowalne ustawienia/

E HE /Predefiniowalne ustawienia/

F HO DALI /Zasilacz regulowany/

G HE DALI /Zasilacz regulowany/

K DSI

I CF /Corridor Function (Step Dimming)/

C CAS /CASAMBI sterowanie poprzez aplikację/

X DMX

S sDIMM

V 1-10V /Zasilacz z regulacją 1-10V/

Moduł awaryjny

0 BRAK

1 EM1H ST /SELFTEST/

2 EM3H ST /SELFTEST/

3 EM1H BASIC

4 EM3H BASIC

5 EM1H PRO /DALI/

6 EM3H PRO /DALI/

Okablowanie

0 BRAK

1 TH3 /PRZELOTOWE 3-Ż/

2 TH5 /PRZELOTOWE 5-Ż/

3 TH7 /PRZELOTOWE 7-Ż/

4 WI /WIELAND/

5 WI TH /PRZE. WIELAND/

Czujnik ruchu

0 BEZ CZUJNIKA RUCHU

1 MIW /MIKROFALE/

2 PIR /PODCZERWIEŃ/

Indeks	Moc oprawy	Strumień świetlny oprawy	Strumień świetlny oprawy DI	Strumień świetlny oprawy IN	Skuteczność świetlna oprawy	Raster / przesłona [Układ optyczny]	Temperatura barwowa i CRI	Rozsył światła	Kolor	Zasilacz-typ	Moduł awaryjny	Okablowanie przelotowe	Czujnik ruchu	Typ rodziny
CC003.1133.830.A060 Skopiuj kod Otwórz w nowym oknie	46 W	3700 lm	3700 lm	2360 lm	132 lm/W	PAR	830	DI/IN	Biały	ON/OFF	Brak	LW	Brak	DI-IN 1145mm
CC003.1133.830.A160 Skopiuj kod Otwórz w nowym oknie	46 W	3700 lm	3700 lm	2360 lm	132 lm/W	PAR	830	DI/IN	Biały	ON/OFF	EM1H ST	LW	Brak	DI-IN 1145mm
CC003.1133.830.A260 Skopiuj kod Otwórz w nowym oknie	46 W	3700 lm	3700 lm	2360 lm	132 lm/W	PAR	830	DI/IN	Biały	ON/OFF	EM3H ST	LW	Brak	DI-IN 1145mm
CC003.1133.830.D000 Skopiuj kod Otwórz w nowym oknie	46 W	3700 lm	3700 lm	2360 lm	132 lm/W	PAR	830	DI/IN	Biały	DALI	Brak	Brak	Brak	DI-IN 1145mm
CC003.1133.830.D060 Skopiuj kod Otwórz w nowym oknie	46 W	3700 lm	3700 lm	2360 lm	132 lm/W	PAR	830	DI/IN	Biały	DALI	Brak	LW	Brak	DI-IN 1145mm
CC003.1133.830.D160 Skopiuj kod Otwórz w nowym oknie	46 W	3700 lm	3700 lm	2360 lm	132 lm/W	PAR	830	DI/IN	Biały	DALI	EM1H ST	LW	Brak	DI-IN 1145mm
CC003.1133.830.D260 Skopiuj kod Otwórz w nowym oknie	46 W	3700 lm	3700 lm	2360 lm	132 lm/W	PAR	830	DI/IN	Biały	DALI	EM3H ST	LW	Brak	DI-IN 1145mm
CC003.1133.840.A060 Skopiuj kod Otwórz w nowym oknie	46 W	3860 lm	3860 lm	2450 lm	137 lm/W	PAR	840	DI/IN	Biały	ON/OFF	Brak	LW	Brak	DI-IN 1145mm
CC003.1133.840.A160 Skopiuj kod Otwórz w nowym oknie	46 W	3860 lm	3860 lm	2450 lm	137 lm/W	PAR	840	DI/IN	Biały	ON/OFF	EM1H ST	LW	Brak	DI-IN 1145mm
CC003.1133.840.A260 Skopiuj kod Otwórz w nowym oknie	46 W	3860 lm	3860 lm	2450 lm	137 lm/W	PAR	840	DI/IN	Biały	ON/OFF	EM3H ST	LW	Brak	DI-IN 1145mm
CC003.1133.840.D000 Skopiuj kod Otwórz w nowym oknie	46 W	3860 lm	3860 lm	2450 lm	137 lm/W	PAR	840	DI/IN	Biały	DALI	Brak	Brak	Brak	DI-IN 1145mm
CC003.1133.840.D060 Skopiuj kod Otwórz w nowym oknie	46 W	3860 lm	3860 lm	2450 lm	137 lm/W	PAR	840	DI/IN	Biały	DALI	Brak	LW	Brak	DI-IN 1145mm
CC003.1133.840.D160 Skopiuj kod Otwórz w nowym oknie	46 W	3860 lm	3860 lm	2450 lm	137 lm/W	PAR	840	DI/IN	Biały	DALI	EM1H ST	LW	Brak	DI-IN 1145mm
CC003.1133.840.D260 Skopiuj kod Otwórz w nowym oknie	46 W	3860 lm	3860 lm	2450 lm	137 lm/W	PAR	840	DI/IN	Biały	DALI	EM3H ST	LW	Brak	DI-IN 1145mm
CC003.1133.930.A060 Skopiuj kod Otwórz w nowym oknie	46 W	3150 lm	3150 lm	2010 lm	112 lm/W	PAR	930	DI/IN	Biały	ON/OFF	Brak	LW	Brak	DI-IN 1145mm

Wyświetlanie elementów: 15 z 436

z 30

na stronę

Karta rodziny

Pobierz plik

Karta rodziny rozszerzona

Pobierz plik

Instrukcja montażu

848.25 KB

Pobierz plik

Deklaracja zgodności

Pobierz plik

Plik fotometryczny

12.71 KB

Pobierz plik

Pobierz wszystkie pliki

Elementy konstrukcyjne

Presto LED Końcówka oprawy

Elementy elektryczne

Zawieszenie elektryczne

Zawieszenie elektryczne Y

Elementy łączące

Presto LED Łącznik liniowy Komplet

Elementy montażowe

Zawieszenie zwykłe

Zawieszenie zwykłe Y
