Oprawy systemowe

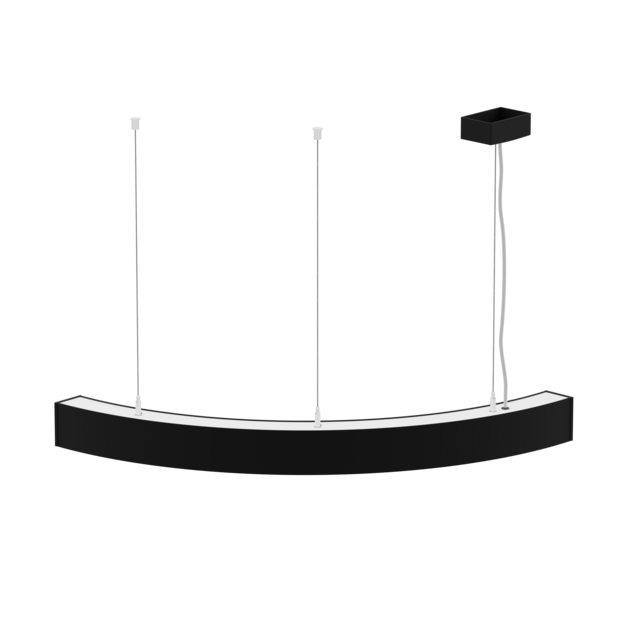

Sigma II Arc LED DI-IN

Systemowa oprawa LED przeznaczona do łączenia w linie świetlne oraz do montażu jako osobna oprawa.

Oprawy systemowe

Sigma II Arc LED DI-IN

Systemowa oprawa LED przeznaczona do łączenia w linie świetlne oraz do montażu jako osobna oprawa.

Przejdź do listy wariantów (97)

LED

IP20

IK04

tak

tak

Informacje podstawowe:

Wykonanie:

Profil aluminiowy malowany elektrostatycznie (w standardzie kolor biały, szary, czarny), klosz OPAL z poliwęglanu.

Akcesoria:

Końcówka PC gładka, końcówka PC z logo PXF Lighting, łącznik liniowy niewidoczny, zawieszenia (zwykłe, elektryczne). Elementy umożliwiające montaż linki zwieszakowej są dostępne w komplecie z oprawą.

Montaż:

zwieszany (potrzebne są 2szt. zawieszenia zwykłego i 1szt. zawieszenia elektrycznego)

Zasilanie:

220 ... 240 V

Kategoryzacja:

Według typu oprawy:

Oprawy systemowe

Według zastosowania:

Pomieszczenia biurowe, Sale konferencyjne, Korytarze, klatki schodowe, Poczekalnie, recepcje, Powierzchnie sprzedaży/lokale usługowe, Sale wykładowe/aule, Sale lekcyjne, Pracownie komputerowe

Sposób montażu:

Zwieszane, Nastropowe

Dane techniczne:

Moc oprawy:

11 - 27 W

Strumień świetlny oprawy [lm]:

1290 lm

Długość [mm]:

1200 mm

Zobacz pozostałe dane techniczne

Opis rodziny produktów

Dane techniczne

Dane mechaniczne

Rodzaj montażu	Zwieszany
Materiał obudowy	Aluminium
Przystosowane do tworzenia linii świetlnych	tak

Dane optyczne

Raster / przesłona	OPAL
Kolor klosza/pokrywy	Biały
Materiał klosza	Tworzywo sztuczne opalizowane/matowe
UGR	11, 13

Dane elektryczne

Źródło światła	LED
Moc oprawy	11 - 27 W
Liczba źródeł światła	1
Rodzaj osprzętu	Zasilacz
Napięcie znamionowe [V]	220 ... 240 V
Zawiera źródło światła	tak
Współczynnik mocy	0.96
Zasilacz - typ	DALI, ON/OFF
Moduł awaryjny	opcjonalnie
Czujnik ruchu	opcjonalnie

Dane informacyjne

Waga netto	2.5 kg
Kolor	Biały, Czarny, Szary
Tolerancja mocy i strumienia świetlnego	+/-10%

Dane świetlne

Strumień świetlny oprawy [lm]	1290 lm
Strumień świetlny oprawy DI [lm]	1060 - 2150 lm
Strumień świetlny oprawy IN [lm]	520 - 1090 lm
Skuteczność świetlna oprawy [lm/W]	99 - 120 lm/W
Barwa światła	Biała
Wskaźnik oddawania barw	80, 90
Rozsył światła	DI, DI/IN
MacAdam	SDCM 3
L80/B10 przy 25°C żywotność znamionowa [h]	100000 h
L90/B10 przy 25°C żywotność znamionowa [h]	64000 h
LLMF - poziom strumienia początkowego po czasie 60 000h	84 %
Temp. barwowa	3000 K, 4000 K
Temperatura barwowa i CRI	830, 840, 930, 940

Certyfikaty

Stopieс ochrony (IP)	IP20
Odporność udarowa	IK04
Klasa ochronności	I
Współczynnik migotania światła	=< 3%
Ochrona źródła światła	tak
CE	tak
HACCP+	tak
EAC	tak

Warianty produktu

✕

Szukaj

Filtry

Jak działa system indeksowania produktów?

AA

002

.

22

11

.

830

.

D

0

0

0

Rodzina

AA ALTO LED

AB ALTO WALL

Typ

001 np. 545 mm

002 np. 1085 mm

Kolor

11 BIAŁY RAL 9016

12 BIAŁY RAL 9010

22 SZARY RAL 9006

33 CZARNY RAL 9005

44 ANTRACYT RALBG 452

45 ANTRACYT RAL 7016

99 INNY PERSONALIZACJA

Układ optyczny

00 PUSTY

11 OPAL /KLOSZ OPALIZOWANY/

22 MPRM /KLOSZ MIKROPRYZMATYCZNY/

23 DMPRM /KLOSZ DIAMOND/

24 MPOP /KLOSZ MPRM+FLEX/

33 PAR /RASTER PARABOLICZNY/

34 PAR SH /RASTER PARABOLICZNY Z SZYBĄ HART./

44 mPARM /METALIZOWANY/

45 mPARW /BIAŁY/

46 mPARB /CZARNY/

66 RF /ODBŁYŚNIK/

67 RM /ODBŁYŚNIK MATOWY/

68 RW /ODBŁYŚNIK BIAŁY/

77 LNS /SOCZEWKA/

88 SH MAT

89 SH

CRI / Temp. barwowa

827 CRI ≥ 80; CCT 2700K

830 CRI ≥ 80; CCT 3000K

835 CRI ≥ 80; CCT 3500K

840 CRI ≥ 80; CCT 4000K

850 CRI ≥ 80; CCT 5000K

857 CRI ≥ 80; CCT 5700K

865 CRI ≥ 80; CCT 6500K

8TW CRI ≥ 80; Tunable white

927 CRI ≥ 90; CCT 2700K

930 CRI ≥ 90; CCT 3000K

935 CRI ≥ 90; CCT 3500K

940 CRI ≥ 90; CCT 4000K

950 CRI ≥ 90; CCT 5000K

957 CRI ≥ 90; CCT 5700K

965 CRI ≥ 90; CCT 6500K

9TW CRI ≥ 90; Tunable white

RGB RGB

Zasilacz

A ON/OFF /Bez regulacji oświetlenia/

D DALI /Zasilacz z regulacją DALI/

H HO /Predefiniowalne ustawienia/

E HE /Predefiniowalne ustawienia/

F HO DALI /Zasilacz regulowany/

G HE DALI /Zasilacz regulowany/

K DSI

I CF /Corridor Function (Step Dimming)/

C CAS /CASAMBI sterowanie poprzez aplikację/

X DMX

S sDIMM

V 1-10V /Zasilacz z regulacją 1-10V/

Moduł awaryjny

0 BRAK

1 EM1H ST /SELFTEST/

2 EM3H ST /SELFTEST/

3 EM1H BASIC

4 EM3H BASIC

5 EM1H PRO /DALI/

6 EM3H PRO /DALI/

Okablowanie

0 BRAK

1 TH3 /PRZELOTOWE 3-Ż/

2 TH5 /PRZELOTOWE 5-Ż/

3 TH7 /PRZELOTOWE 7-Ż/

4 WI /WIELAND/

5 WI TH /PRZE. WIELAND/

Czujnik ruchu

0 BEZ CZUJNIKA RUCHU

1 MW /MIKROFALE/

2 PIR /PODCZERWIEŃ/

Indeks	Moc oprawy	Strumień świetlny oprawy	Strumień świetlny oprawy DI	Strumień świetlny oprawy IN	Skuteczność świetlna oprawy	Raster / przesłona [Układ optyczny]	Temperatura barwowa i CRI	Rozsył światła	Kolor	Zasilacz-typ	Moduł awaryjny	Okablowanie przelotowe	Czujnik ruchu	Typ rodziny
EW002.1111.830.A000 Skopiuj kod Otwórz w nowym oknie	27 W	2100 lm	2100 lm	1060 lm	117 lm/W	OPAL	830	DI/IN	Biały	ON/OFF	Brak	Brak	Brak	1200mm 90° DI/IN
EW002.1111.830.A020 Skopiuj kod Otwórz w nowym oknie	27 W	2100 lm	2100 lm	1060 lm	117 lm/W	OPAL	830	DI/IN	Biały	ON/OFF	Brak	TH5	Brak	1200mm 90° DI/IN
EW002.1111.830.D000 Skopiuj kod Otwórz w nowym oknie	27 W	2100 lm	2100 lm	1060 lm	117 lm/W	OPAL	830	DI/IN	Biały	DALI	Brak	Brak	Brak	1200mm 90° DI/IN
EW002.1111.830.D020 Skopiuj kod Otwórz w nowym oknie	27 W	2100 lm	2100 lm	1060 lm	117 lm/W	OPAL	830	DI/IN	Biały	DALI	Brak	TH5	Brak	1200mm 90° DI/IN
EW002.1111.840.A000 Skopiuj kod Otwórz w nowym oknie	27 W	2150 lm	2150 lm	1090 lm	120 lm/W	OPAL	840	DI/IN	Biały	ON/OFF	Brak	Brak	Brak	1200mm 90° DI/IN
EW002.1111.840.A020 Skopiuj kod Otwórz w nowym oknie	27 W	2150 lm	2150 lm	1090 lm	120 lm/W	OPAL	840	DI/IN	Biały	ON/OFF	Brak	TH5	Brak	1200mm 90° DI/IN
EW002.1111.840.D000 Skopiuj kod Otwórz w nowym oknie	27 W	2150 lm	2150 lm	1090 lm	120 lm/W	OPAL	840	DI/IN	Biały	DALI	Brak	Brak	Brak	1200mm 90° DI/IN
EW002.1111.840.D020 Skopiuj kod Otwórz w nowym oknie	27 W	2150 lm	2150 lm	1090 lm	120 lm/W	OPAL	840	DI/IN	Biały	DALI	Brak	TH5	Brak	1200mm 90° DI/IN
EW002.1111.930.A000 Skopiuj kod Otwórz w nowym oknie	27 W	1800 lm	1800 lm	890 lm	100 lm/W	OPAL	930	DI/IN	Biały	ON/OFF	Brak	Brak	Brak	1200mm 90° DI/IN
EW002.1111.930.A020 Skopiuj kod Otwórz w nowym oknie	27 W	1800 lm	1800 lm	890 lm	100 lm/W	OPAL	930	DI/IN	Biały	ON/OFF	Brak	TH5	Brak	1200mm 90° DI/IN
EW002.1111.930.D000 Skopiuj kod Otwórz w nowym oknie	27 W	1800 lm	1800 lm	890 lm	100 lm/W	OPAL	930	DI/IN	Biały	DALI	Brak	Brak	Brak	1200mm 90° DI/IN
EW002.1111.930.D020 Skopiuj kod Otwórz w nowym oknie	27 W	1800 lm	1800 lm	890 lm	100 lm/W	OPAL	930	DI/IN	Biały	DALI	Brak	TH5	Brak	1200mm 90° DI/IN
EW002.1111.940.A000 Skopiuj kod Otwórz w nowym oknie	27 W	1850 lm	1850 lm	910 lm	102 lm/W	OPAL	940	DI/IN	Biały	ON/OFF	Brak	Brak	Brak	1200mm 90° DI/IN
EW002.1111.940.A020 Skopiuj kod Otwórz w nowym oknie	27 W	1850 lm	1850 lm	910 lm	102 lm/W	OPAL	940	DI/IN	Biały	ON/OFF	Brak	TH5	Brak	1200mm 90° DI/IN
EW002.1111.940.D000 Skopiuj kod Otwórz w nowym oknie	27 W	1850 lm	1850 lm	910 lm	102 lm/W	OPAL	940	DI/IN	Biały	DALI	Brak	Brak	Brak	1200mm 90° DI/IN

Wyświetlanie elementów: 15 z 97

z 7

na stronę

Karta rodziny

Pobierz plik

Karta rodziny rozszerzona

Pobierz plik

Instrukcja montażu

418.69 KB

Pobierz plik

Deklaracja zgodności

Pobierz plik

Plik fotometryczny

7.11 KB

Pobierz plik

Pobierz wszystkie pliki

Elementy konstrukcyjne

Sigma II Końcówka PC

Sigma II LED Pusty moduł konstrukcyjny

Elementy elektryczne

Zawieszenie elektryczne

Elementy łączące

Sigma II/Sigma II GK/Velo/VIP/VIP GK Łącznik liniowy uniwersalny Komplet

Elementy montażowe

Zawieszenie zwykłe
