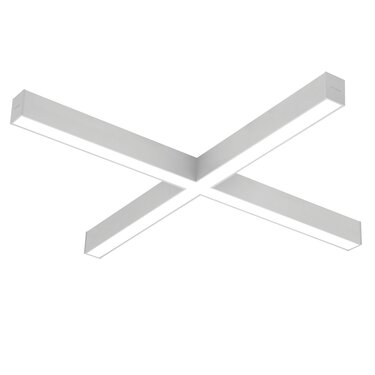

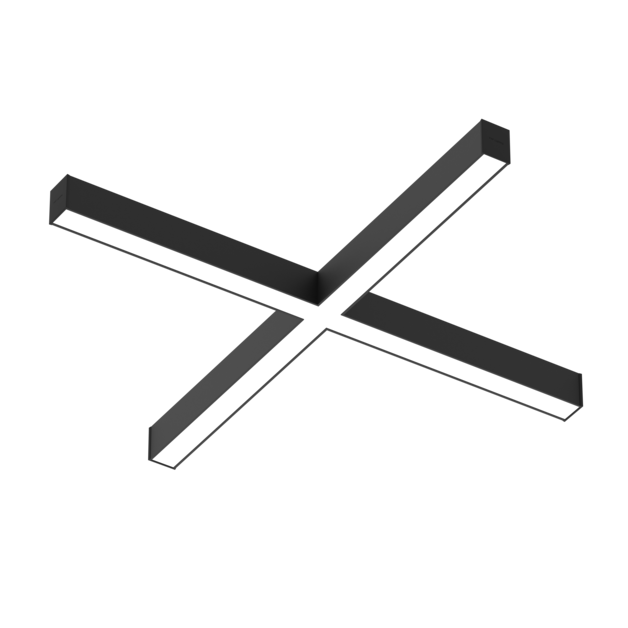

Sigma II Corner X LED

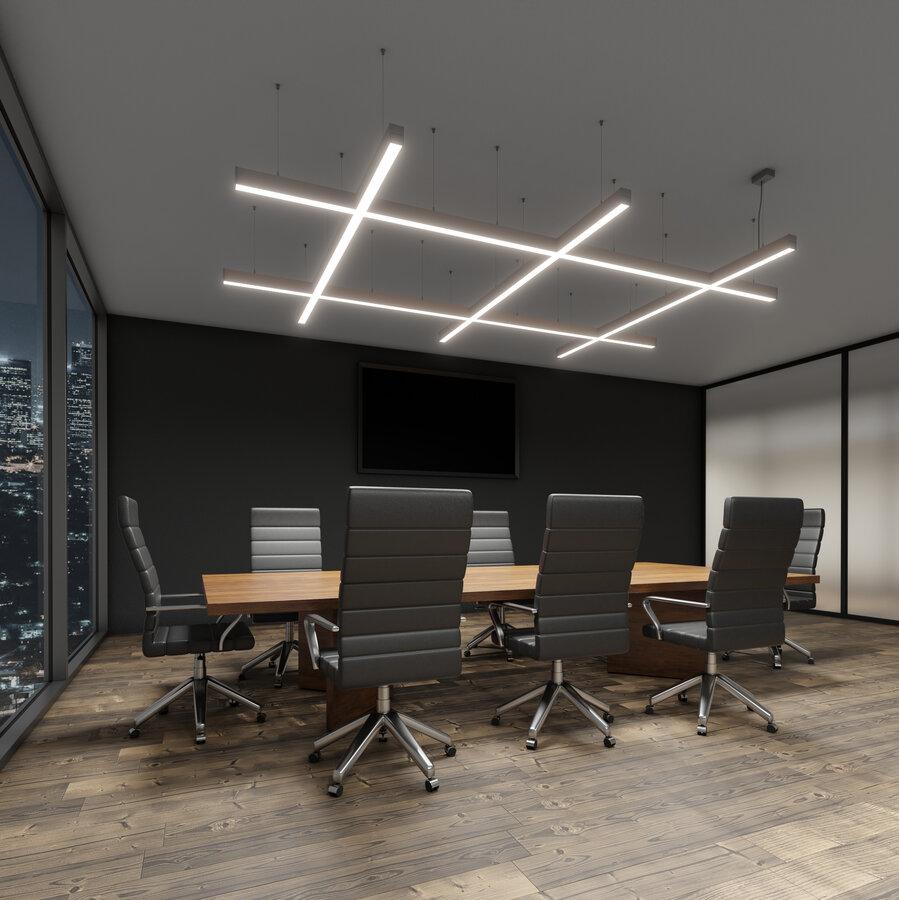

Nowy system opraw LED przeznaczony do łączenia w linie. Jest eleganckim i efektywnym rozwiązaniem sprawdzającym się w oświetlaniu biur, sali konferencyjnych, recepcji oraz innych powierzchni pracy.

Oprawy systemowe

Sigma II Corner X LED

Nowy system opraw LED przeznaczony do łączenia w linie. Jest eleganckim i efektywnym rozwiązaniem sprawdzającym się w oświetlaniu biur, sali konferencyjnych, recepcji oraz innych powierzchni pracy.

Przejdź do listy wariantów (146)

LED

IP30

tak

tak

tak

Informacje podstawowe:

Wykonanie:

profil aluminiowy malowany elektrostatycznie (w standardzie kolory: biały, szary, czarny), klosz mikropryzmatyczny (MPRM) z PMMA lub klosz OPAL z PMMA.

Zasilanie:

220 ... 240 V

Kategoryzacja:

Według typu oprawy:

Oprawy systemowe

Według zastosowania:

Pomieszczenia biurowe, Sale konferencyjne, Korytarze, klatki schodowe, Poczekalnie, recepcje, Powierzchnie sprzedaży/lokale usługowe, Sale wykładowe/aule, Sale lekcyjne, Pracownie komputerowe

Sposób montażu:

Zwieszane

Dane techniczne:

Moc oprawy:

48 - 60 W

Strumień świetlny oprawy [lm]:

4140 - 6100 lm

Długość [mm]:

1117 mm

Zobacz pozostałe dane techniczne

Opis rodziny produktów

Dane techniczne

Dane mechaniczne

Materiał obudowy	Aluminium
Przystosowane do tworzenia linii świetlnych	tak

Dane optyczne

Raster / przesłona	MPRM, OPAL
UGR	9, 13

Dane elektryczne

Źródło światła	LED
Moc oprawy	48 - 60 W
Moduły LED	1x
Rodzaj osprzętu	Zasilacz
Napięcie znamionowe [V]	220 ... 240 V
Zawiera źródło światła	tak
Współczynnik mocy	0.96
Zasilacz - typ	DALI, ON/OFF
Moduł awaryjny	opcjonalnie
Czujnik ruchu	opcjonalnie

Dane informacyjne

Waga netto	4.5 - 5 kg
Kolor	Biały, Czarny, Szary
RAL - dowolny kolor z palety	tak
Tolerancja mocy i strumienia świetlnego	+/-10%

Dane świetlne

Strumień świetlny oprawy [lm]	4140 - 6100 lm
Skuteczność świetlna oprawy [lm/W]	86 - 111 lm/W
Sprawność oprawy [%]	70 - 75
Barwa światła	Biała
Wskaźnik oddawania barw	80, 90
Rozsył światła	DI
Klasa oprawy	I
Degradacja diod LED	B10
Spadek strumienia świetlnego w czasie	L80
Żywotność diod LED	54000 h
MacAdam	SDCM 3
LLMF - poziom strumienia początkowego po czasie 60 000h	85 %
Temp. barwowa	2700-6500 K, 3000 K, 4000 K
Temperatura barwowa i CRI	830, 840, 8TW, 930, 940

Certyfikaty

Stopieс ochrony (IP)	IP30
Odporność udarowa	IK04
Klasa ochronności	I
Współczynnik migotania światła	=< 3%
Ochrona źródła światła	tak
CE	tak
HACCP+	tak
EAC	tak

Warianty produktu

✕

Szukaj

Jak działa system indeksowania produktów?

AA

002

.

22

11

.

830

.

D

0

0

0

Rodzina

AA ALTO LED

AB ALTO WALL

Typ

001 np. 545 mm

002 np. 1085 mm

Kolor

11 BIAŁY RAL 9016

12 BIAŁY RAL 9010

22 SZARY RAL 9006

33 CZARNY RAL 9005

44 ANTRACYT RALBG 452

45 ANTRACYT RAL 7016

99 INNY PERSONALIZACJA

Układ optyczny

00 PUSTY

11 OPAL /KLOSZ OPALIZOWANY/

22 MPRM /KLOSZ MIKROPRYZMATYCZNY/

23 DMPRM /KLOSZ DIAMOND/

24 MPOP /KLOSZ MPRM+FLEX/

33 PAR /RASTER PARABOLICZNY/

34 PAR SH /RASTER PARABOLICZNY Z SZYBĄ HART./

44 mPARM /METALIZOWANY/

45 mPARW /BIAŁY/

46 mPARB /CZARNY/

66 RF /ODBŁYŚNIK/

67 RM /ODBŁYŚNIK MATOWY/

68 RW /ODBŁYŚNIK BIAŁY/

77 LNS /SOCZEWKA/

88 SH MAT

89 SH

CRI / Temp. barwowa

827 CRI ≥ 80; CCT 2700K

830 CRI ≥ 80; CCT 3000K

835 CRI ≥ 80; CCT 3500K

840 CRI ≥ 80; CCT 4000K

850 CRI ≥ 80; CCT 5000K

857 CRI ≥ 80; CCT 5700K

865 CRI ≥ 80; CCT 6500K

8TW CRI ≥ 80; Tunable white

927 CRI ≥ 90; CCT 2700K

930 CRI ≥ 90; CCT 3000K

935 CRI ≥ 90; CCT 3500K

940 CRI ≥ 90; CCT 4000K

950 CRI ≥ 90; CCT 5000K

957 CRI ≥ 90; CCT 5700K

965 CRI ≥ 90; CCT 6500K

9TW CRI ≥ 90; Tunable white

RGB RGB

Zasilacz

A ON/OFF /Bez regulacji oświetlenia/

D DALI /Zasilacz z regulacją DALI/

H HO /Predefiniowalne ustawienia/

E HE /Predefiniowalne ustawienia/

F HO DALI /Zasilacz regulowany/

G HE DALI /Zasilacz regulowany/

K DSI

I CF /Corridor Function (Step Dimming)/

C CAS /CASAMBI sterowanie poprzez aplikację/

X DMX

S sDIMM

V 1-10V /Zasilacz z regulacją 1-10V/

Moduł awaryjny

0 BRAK

1 EM1H ST /SELFTEST/

2 EM3H ST /SELFTEST/

3 EM1H BASIC

4 EM3H BASIC

5 EM1H PRO /DALI/

6 EM3H PRO /DALI/

Okablowanie

0 BRAK

1 TH3 /PRZELOTOWE 3-Ż/

2 TH5 /PRZELOTOWE 5-Ż/

3 TH7 /PRZELOTOWE 7-Ż/

4 WI /WIELAND/

5 WI TH /PRZE. WIELAND/

Czujnik ruchu

0 BEZ CZUJNIKA RUCHU

1 MIW /MIKROFALE/

2 PIR /PODCZERWIEŃ/

Indeks	Moc oprawy	Strumień świetlny oprawy	Skuteczność świetlna oprawy	Raster / przesłona [Układ optyczny]	Temperatura barwowa i CRI	Kolor	Zasilacz-typ	Moduł awaryjny	Okablowanie przelotowe	Czujnik ruchu	Typ rodziny
AS003.1111.830.A020 Skopiuj kod Otwórz w nowym oknie	48 W	4860 lm	101 lm/W	OPAL	830	Biały	ON/OFF	Brak	TH5	Brak	X
AS003.1111.830.A120 Skopiuj kod Otwórz w nowym oknie	48 W	4860 lm	101 lm/W	OPAL	830	Biały	ON/OFF	EM1H ST	TH5	Brak	X
AS003.1111.830.A220 Skopiuj kod Otwórz w nowym oknie	48 W	4860 lm	101 lm/W	OPAL	830	Biały	ON/OFF	EM3H ST	TH5	Brak	X
AS003.1111.830.D020 Skopiuj kod Otwórz w nowym oknie	48 W	4860 lm	101 lm/W	OPAL	830	Biały	DALI	Brak	TH5	Brak	X
AS003.1111.830.D120 Skopiuj kod Otwórz w nowym oknie	48 W	4860 lm	101 lm/W	OPAL	830	Biały	DALI	EM1H ST	TH5	Brak	X
AS003.1111.830.D220 Skopiuj kod Otwórz w nowym oknie	48 W	4860 lm	101 lm/W	OPAL	830	Biały	DALI	EM3H ST	TH5	Brak	X
AS003.1111.840.A020 Skopiuj kod Otwórz w nowym oknie	48 W	4950 lm	103 lm/W	OPAL	840	Biały	ON/OFF	Brak	TH5	Brak	X
AS003.1111.840.A120 Skopiuj kod Otwórz w nowym oknie	48 W	4950 lm	103 lm/W	OPAL	840	Biały	ON/OFF	EM1H ST	TH5	Brak	X
AS003.1111.840.A220 Skopiuj kod Otwórz w nowym oknie	48 W	4950 lm	103 lm/W	OPAL	840	Biały	ON/OFF	EM3H ST	TH5	Brak	X
AS003.1111.840.D020 Skopiuj kod Otwórz w nowym oknie	48 W	4950 lm	103 lm/W	OPAL	840	Biały	DALI	Brak	TH5	Brak	X
AS003.1111.840.D120 Skopiuj kod Otwórz w nowym oknie	48 W	4950 lm	103 lm/W	OPAL	840	Biały	DALI	EM1H ST	TH5	Brak	X
AS003.1111.840.D220 Skopiuj kod Otwórz w nowym oknie	48 W	4950 lm	103 lm/W	OPAL	840	Biały	DALI	EM3H ST	TH5	Brak	X
AS003.1111.930.A020 Skopiuj kod Otwórz w nowym oknie	48 W	4140 lm	86 lm/W	OPAL	930	Biały	ON/OFF	Brak	TH5	Brak	X
AS003.1111.930.A120 Skopiuj kod Otwórz w nowym oknie	48 W	4140 lm	86 lm/W	OPAL	930	Biały	ON/OFF	EM1H ST	TH5	Brak	X
AS003.1111.930.A220 Skopiuj kod Otwórz w nowym oknie	48 W	4140 lm	86 lm/W	OPAL	930	Biały	ON/OFF	EM3H ST	TH5	Brak	X

Wyświetlanie elementów: 15 z 146

z 10

na stronę

Karta rodziny

Pobierz plik

Karta rodziny rozszerzona

Pobierz plik

Instrukcja montażu

313.06 KB

Pobierz plik

Deklaracja zgodności

Pobierz plik

Plik fotometryczny

3.64 KB

Pobierz plik

Pobierz wszystkie pliki

Elementy konstrukcyjne

Sigma II Końcówka PC

Sigma II LED Pusty moduł konstrukcyjny

Elementy elektryczne

Zawieszenie elektryczne

Elementy łączące

Sigma II/Sigma II GK/Velo/VIP/VIP GK Łącznik liniowy uniwersalny Komplet

Elementy montażowe

Zawieszenie zwykłe
