Oprawy wnętrzowe kasetonowe

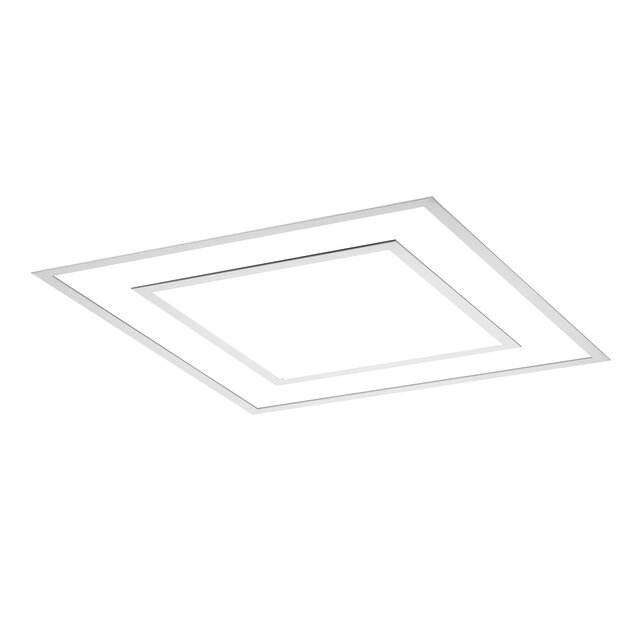

Square GK LED

Oprawy wnętrzowe kasetonowe

Square GK LED

Przejdź do listy wariantów (22)

LED

IP20

IP20

tak

tak

tak

Informacje podstawowe:

Zasilanie:

220 ... 240 V

Kategoryzacja:

Według typu oprawy:

Oprawy wnętrzowe kasetonowe

Według zastosowania:

Hale produkcyjne, hale magazynowe, Pomieszczenia biurowe, Sale konferencyjne, Korytarze, klatki schodowe, Powierzchnie sprzedaży/lokale usługowe, Sale wykładowe/aule, Sale lekcyjne, Pracownie komputerowe, Szatnie, Pomieszczenie ochrony, Pomieszczenia socjalne

Sposób montażu:

Do sufitów GK, Do sufitów podwieszanych

Dane techniczne:

Moc oprawy:

38 W

Strumień świetlny oprawy [lm]:

3640 - 4370 lm

Długość [mm]:

595 mm

Zobacz pozostałe dane techniczne

Dane techniczne

Dane mechaniczne

Rodzaj montażu	Wbudowany
Materiał obudowy	Blacha stalowa
Przystosowane do tworzenia linii świetlnych	tak

Dane optyczne

Raster / przesłona	MPRM, OPAL
Odbłyśnik	o wysokim połysku
UGR	18

Dane elektryczne

Źródło światła	LED
Moc oprawy	38 W
Liczba źródeł światła	1
Rodzaj osprzętu	Zasilacz
Napięcie znamionowe [V]	220 ... 240 V
Zawiera źródło światła	tak
Zasilacz - typ	DALI, ON/OFF
Moduł awaryjny	opcjonalnie
Czujnik ruchu	opcjonalnie

Dane informacyjne

Waga netto	5.5 kg
Kolor	Biały, Czarny
Zakres temperatur pracy [°C]	-15 ... 40
Tolerancja mocy i strumienia świetlnego	+/-10%
Info	600x600

Dane świetlne

Strumień świetlny oprawy [lm]	3640 - 4370 lm
Skuteczność świetlna oprawy [lm/W]	96 - 115 lm/W
Barwa światła	Biała
Wskaźnik oddawania barw	80, 90
Podział światła	Szerokostrumieniowy
Rozsył światła	DI
Klasa oprawy	I
Degradacja diod LED	B10
Spadek strumienia świetlnego w czasie	L80
Żywotność diod LED	54000 h
MacAdam	SDCM 3
LLMF - poziom strumienia początkowego po czasie 60 000h	85 %
Temp. barwowa	3000 K, 4000 K
Temperatura barwowa i CRI	830, 840, 930, 940

Certyfikaty

Stopień ochrony od góry (IP)	IP20
Stopień ochrony od dołu (IP)	IP20
Odporność udarowa	IK04
Klasa ochronności	I
Ochrona źródła światła	tak
CE	tak
HACCP+	tak
EAC	tak

Warianty produktu

✕

Szukaj

Jak działa system indeksowania produktów?

AA

002

.

22

11

.

830

.

D

0

0

0

Rodzina

AA ALTO LED

AB ALTO WALL

Typ

001 np. 545 mm

002 np. 1085 mm

Kolor

11 BIAŁY RAL 9016

12 BIAŁY RAL 9010

22 SZARY RAL 9006

33 CZARNY RAL 9005

44 ANTRACYT RALBG 452

45 ANTRACYT RAL 7016

99 INNY PERSONALIZACJA

Układ optyczny

00 PUSTY

11 OPAL /KLOSZ OPALIZOWANY/

22 MPRM /KLOSZ MIKROPRYZMATYCZNY/

23 DMPRM /KLOSZ DIAMOND/

24 MPOP /KLOSZ MPRM+FLEX/

33 PAR /RASTER PARABOLICZNY/

34 PAR SH /RASTER PARABOLICZNY Z SZYBĄ HART./

44 mPARM /METALIZOWANY/

45 mPARW /BIAŁY/

46 mPARB /CZARNY/

66 RF /ODBŁYŚNIK/

67 RM /ODBŁYŚNIK MATOWY/

68 RW /ODBŁYŚNIK BIAŁY/

77 LNS /SOCZEWKA/

88 SH MAT

89 SH

CRI / Temp. barwowa

827 CRI ≥ 80; CCT 2700K

830 CRI ≥ 80; CCT 3000K

835 CRI ≥ 80; CCT 3500K

840 CRI ≥ 80; CCT 4000K

850 CRI ≥ 80; CCT 5000K

857 CRI ≥ 80; CCT 5700K

865 CRI ≥ 80; CCT 6500K

8TW CRI ≥ 80; Tunable white

927 CRI ≥ 90; CCT 2700K

930 CRI ≥ 90; CCT 3000K

935 CRI ≥ 90; CCT 3500K

940 CRI ≥ 90; CCT 4000K

950 CRI ≥ 90; CCT 5000K

957 CRI ≥ 90; CCT 5700K

965 CRI ≥ 90; CCT 6500K

9TW CRI ≥ 90; Tunable white

RGB RGB

Zasilacz

A ON/OFF /Bez regulacji oświetlenia/

D DALI /Zasilacz z regulacją DALI/

H HO /Predefiniowalne ustawienia/

E HE /Predefiniowalne ustawienia/

F HO DALI /Zasilacz regulowany/

G HE DALI /Zasilacz regulowany/

K DSI

I CF /Corridor Function (Step Dimming)/

C CAS /CASAMBI sterowanie poprzez aplikację/

X DMX

S sDIMM

V 1-10V /Zasilacz z regulacją 1-10V/

Moduł awaryjny

0 BRAK

1 EM1H ST /SELFTEST/

2 EM3H ST /SELFTEST/

3 EM1H BASIC

4 EM3H BASIC

5 EM1H PRO /DALI/

6 EM3H PRO /DALI/

Okablowanie

0 BRAK

1 TH3 /PRZELOTOWE 3-Ż/

2 TH5 /PRZELOTOWE 5-Ż/

3 TH7 /PRZELOTOWE 7-Ż/

4 WI /WIELAND/

5 WI TH /PRZE. WIELAND/

Czujnik ruchu

0 BEZ CZUJNIKA RUCHU

1 MIW /MIKROFALE/

2 PIR /PODCZERWIEŃ/

Indeks	Moc oprawy	Strumień świetlny oprawy	Skuteczność świetlna oprawy	Raster / przesłona [Układ optyczny]	Temperatura barwowa i CRI	Kolor	Zasilacz-typ	Okablowanie przelotowe	Typ rodziny
CI001.1111.830.A000 Skopiuj kod Otwórz w nowym oknie	38 W	4280 lm	113 lm/W	OPAL	830	Biały	ON/OFF	Brak	600x600
CI001.1111.830.A001 Skopiuj kod Otwórz w nowym oknie	38 W	4280 lm	113 lm/W	OPAL	830	Biały	ON/OFF	Brak	600x600
CI001.1111.830.A020 Skopiuj kod Otwórz w nowym oknie	38 W	4280 lm	113 lm/W	OPAL	830	Biały	ON/OFF	TH5	600x600
CI001.1111.830.D000 Skopiuj kod Otwórz w nowym oknie	38 W	4280 lm	113 lm/W	OPAL	830	Biały	DALI	Brak	600x600
CI001.1111.830.D020 Skopiuj kod Otwórz w nowym oknie	38 W	4280 lm	113 lm/W	OPAL	830	Biały	DALI	TH5	600x600
CI001.1111.840.A000 Skopiuj kod Otwórz w nowym oknie	38 W	4370 lm	115 lm/W	OPAL	840	Biały	ON/OFF	Brak	600x600
CI001.1111.840.A020 Skopiuj kod Otwórz w nowym oknie	38 W	4370 lm	115 lm/W	OPAL	840	Biały	ON/OFF	TH5	600x600
CI001.1111.840.A200 Skopiuj kod Otwórz w nowym oknie	38 W	4370 lm	115 lm/W	OPAL	840	Biały	ON/OFF	Brak	600x600
CI001.1111.840.D000 Skopiuj kod Otwórz w nowym oknie	38 W	4370 lm	115 lm/W	OPAL	840	Biały	DALI	Brak	600x600
CI001.1111.840.D020 Skopiuj kod Otwórz w nowym oknie	38 W	4370 lm	115 lm/W	OPAL	840	Biały	DALI	TH5	600x600
CI001.1111.930.A000 Skopiuj kod Otwórz w nowym oknie	38 W	3640 lm	96 lm/W	OPAL	930	Biały	ON/OFF	Brak	600x600
CI001.1111.930.A020 Skopiuj kod Otwórz w nowym oknie	38 W	3640 lm	96 lm/W	OPAL	930	Biały	ON/OFF	TH5	600x600
CI001.1111.930.D000 Skopiuj kod Otwórz w nowym oknie	38 W	3640 lm	96 lm/W	OPAL	930	Biały	DALI	Brak	600x600
CI001.1111.930.D020 Skopiuj kod Otwórz w nowym oknie	38 W	3640 lm	96 lm/W	OPAL	930	Biały	DALI	TH5	600x600
CI001.1111.940.A000 Skopiuj kod Otwórz w nowym oknie	38 W	3720 lm	98 lm/W	OPAL	940	Biały	ON/OFF	Brak	600x600
