Oprawy wnętrzowe kasetonowe

Torino LED

Oprawa TORINO LED charakteryzuje się wysokimi parametrami świetlnymi, szybkim montażem i równomierną luminancją na powierzchni klosza.

Oprawy wnętrzowe kasetonowe

Torino LED

Oprawa TORINO LED charakteryzuje się wysokimi parametrami świetlnymi, szybkim montażem i równomierną luminancją na powierzchni klosza.

Przejdź do listy wariantów (804)

LED

IP20

IK03

IK04

tak

tak

Informacje podstawowe:

Wykonanie:

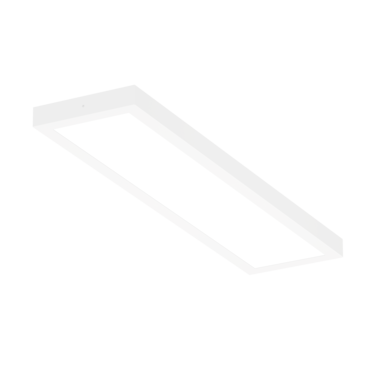

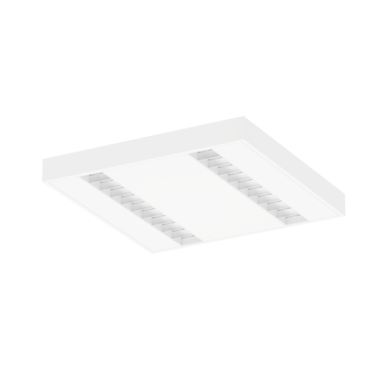

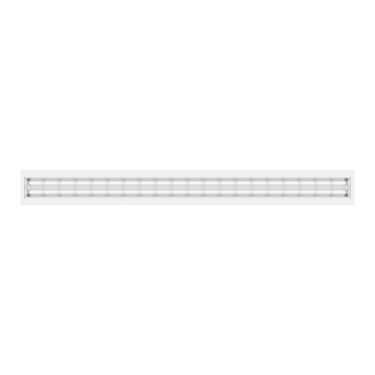

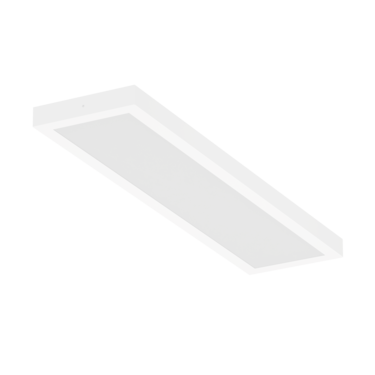

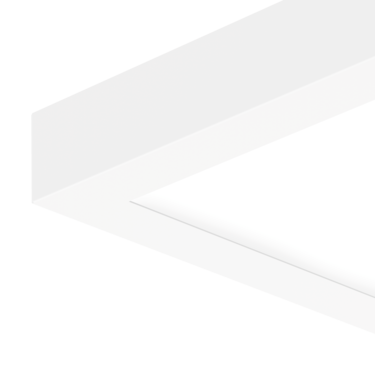

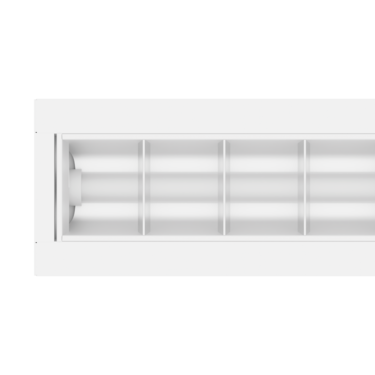

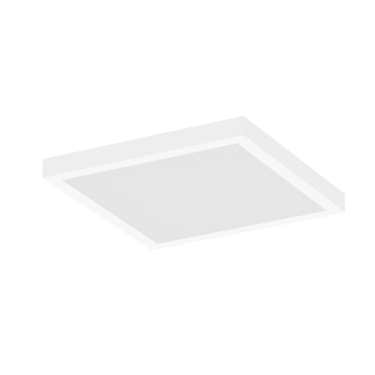

obudowa z blachy stalowej malowanej elektrostatycznie w kolorze białym. Klosz mleczny OPAL, mikropryzmatyczny MPRM, raster paraboliczny satynowany PAR-S

Montaż:

nastropowy

Zasilanie:

220 ... 240 V

Kategoryzacja:

Według typu oprawy:

Oprawy wnętrzowe kasetonowe

Według zastosowania:

Hale produkcyjne, hale magazynowe, Pomieszczenia biurowe, Sale konferencyjne, Korytarze, klatki schodowe, Powierzchnie sprzedaży/lokale usługowe, Sale wykładowe/aule, Sale lekcyjne, Pracownie komputerowe, Szatnie, Pomieszczenie ochrony, Pomieszczenia socjalne

Sposób montażu:

Nastropowe

Dane techniczne:

Moc oprawy:

21 - 45 W

Strumień świetlny oprawy [lm]:

2700 - 5790 lm

Długość [mm]:

595 mm, 596 mm, 1175 mm, 1195 mm

Zobacz pozostałe dane techniczne

Opis rodziny produktów

Dane techniczne

Dane mechaniczne

Rodzaj montażu	Nastropowy
Materiał obudowy	Blacha stalowa
Przystosowane do tworzenia linii świetlnych	tak

Dane optyczne

Raster / przesłona	MPRM, OPAL, PAR
Materiał rastra	Aluminium
Odbłyśnik	o wysokim połysku
UGR	16, 17, 18, 19

Dane elektryczne

Źródło światła	LED
Moc oprawy	21 - 45 W
Rodzaj osprzętu	Zasilacz
Napięcie znamionowe [V]	220 ... 240 V
Zawiera źródło światła	tak
Współczynnik mocy	0.96
Zasilacz - typ	DALI, ON/OFF
Moduł awaryjny	opcjonalnie
Czujnik ruchu	opcjonalnie

Dane informacyjne

Waga netto	2.3 - 7 kg
Kolor	Biały, Czarny, Szary
Zakres temperatur pracy [°C]	-20 ... 40
Możliwość ściemniania	opcjonalnie
RAL - dowolny kolor z palety	tak
Tolerancja mocy i strumienia świetlnego	+/-10%
Info	125x1175, 300x1200, 600x600

Dane świetlne

Strumień świetlny oprawy [lm]	2700 - 5790 lm
Skuteczność świetlna oprawy [lm/W]	108 - 148 lm/W
Sprawność oprawy [%]	78 - 85
Barwa światła	Biała
Wskaźnik oddawania barw	80, 90
Podział światła	Szerokostrumieniowy, Średniostrumieniowy
Rozsył światła	DI
Klasa oprawy	I
MacAdam	SDCM 3
L80/B10 przy 25°C żywotność znamionowa [h]	100000 h
L90/B10 przy 25°C żywotność znamionowa [h]	64000 h
LLMF - poziom strumienia początkowego po czasie 60 000h	85 %
Temp. barwowa	3000 K, 4000 K
Temperatura barwowa i CRI	830, 840, 930, 940

Certyfikaty

Stopieс ochrony (IP)	IP20
Odporność udarowa	IK03, IK04
Klasa ochronności	I
CE	tak
HACCP+	tak
EAC	tak

Warianty produktu

✕

Szukaj

Filtry

Jak działa system indeksowania produktów?

AA

002

.

22

11

.

830

.

D

0

0

0

Rodzina

AA ALTO LED

AB ALTO WALL

Typ

001 np. 545 mm

002 np. 1085 mm

Kolor

11 BIAŁY RAL 9016

12 BIAŁY RAL 9010

22 SZARY RAL 9006

33 CZARNY RAL 9005

44 ANTRACYT RALBG 452

45 ANTRACYT RAL 7016

99 INNY PERSONALIZACJA

Układ optyczny

00 PUSTY

11 OPAL /KLOSZ OPALIZOWANY/

22 MPRM /KLOSZ MIKROPRYZMATYCZNY/

23 DMPRM /KLOSZ DIAMOND/

24 MPOP /KLOSZ MPRM+FLEX/

33 PAR /RASTER PARABOLICZNY/

34 PAR SH /RASTER PARABOLICZNY Z SZYBĄ HART./

44 mPARM /METALIZOWANY/

45 mPARW /BIAŁY/

46 mPARB /CZARNY/

66 RF /ODBŁYŚNIK/

67 RM /ODBŁYŚNIK MATOWY/

68 RW /ODBŁYŚNIK BIAŁY/

77 LNS /SOCZEWKA/

88 SH MAT

89 SH

CRI / Temp. barwowa

827 CRI ≥ 80; CCT 2700K

830 CRI ≥ 80; CCT 3000K

835 CRI ≥ 80; CCT 3500K

840 CRI ≥ 80; CCT 4000K

850 CRI ≥ 80; CCT 5000K

857 CRI ≥ 80; CCT 5700K

865 CRI ≥ 80; CCT 6500K

8TW CRI ≥ 80; Tunable white

927 CRI ≥ 90; CCT 2700K

930 CRI ≥ 90; CCT 3000K

935 CRI ≥ 90; CCT 3500K

940 CRI ≥ 90; CCT 4000K

950 CRI ≥ 90; CCT 5000K

957 CRI ≥ 90; CCT 5700K

965 CRI ≥ 90; CCT 6500K

9TW CRI ≥ 90; Tunable white

RGB RGB

Zasilacz

A ON/OFF /Bez regulacji oświetlenia/

D DALI /Zasilacz z regulacją DALI/

H HO /Predefiniowalne ustawienia/

E HE /Predefiniowalne ustawienia/

F HO DALI /Zasilacz regulowany/

G HE DALI /Zasilacz regulowany/

K DSI

I CF /Corridor Function (Step Dimming)/

C CAS /CASAMBI sterowanie poprzez aplikację/

X DMX

S sDIMM

V 1-10V /Zasilacz z regulacją 1-10V/

Moduł awaryjny

0 BRAK

1 EM1H ST /SELFTEST/

2 EM3H ST /SELFTEST/

3 EM1H BASIC

4 EM3H BASIC

5 EM1H PRO /DALI/

6 EM3H PRO /DALI/

Okablowanie

0 BRAK

1 TH3 /PRZELOTOWE 3-Ż/

2 TH5 /PRZELOTOWE 5-Ż/

3 TH7 /PRZELOTOWE 7-Ż/

4 WI /WIELAND/

5 WI TH /PRZE. WIELAND/

Czujnik ruchu

0 BEZ CZUJNIKA RUCHU

1 MW /MIKROFALE/

2 PIR /PODCZERWIEŃ/

Indeks	Moc oprawy	Strumień świetlny oprawy	Skuteczność świetlna oprawy	Raster / przesłona [Układ optyczny]	Temperatura barwowa i CRI	Kolor	Zasilacz-typ	Moduł awaryjny	Okablowanie przelotowe	Czujnik ruchu	Typ rodziny
CO001.1111.830.A000 Skopiuj kod Otwórz w nowym oknie	21 W	2700 lm	129 lm/W	OPAL	830	Biały	ON/OFF	Brak	Brak	Brak	21W 600x600
CO001.1111.830.A020 Skopiuj kod Otwórz w nowym oknie	21 W	2700 lm	129 lm/W	OPAL	830	Biały	ON/OFF	Brak	TH5	Brak	21W 600x600
CO001.1111.830.A100 Skopiuj kod Otwórz w nowym oknie	21 W	2700 lm	129 lm/W	OPAL	830	Biały	ON/OFF	EM1H ST	Brak	Brak	21W 600x600
CO001.1111.830.A120 Skopiuj kod Otwórz w nowym oknie	21 W	2700 lm	129 lm/W	OPAL	830	Biały	ON/OFF	EM1H ST	TH5	Brak	21W 600x600
CO001.1111.830.A200 Skopiuj kod Otwórz w nowym oknie	21 W	2700 lm	129 lm/W	OPAL	830	Biały	ON/OFF	EM3H ST	Brak	Brak	21W 600x600
CO001.1111.830.A220 Skopiuj kod Otwórz w nowym oknie	21 W	2700 lm	129 lm/W	OPAL	830	Biały	ON/OFF	EM3H ST	TH5	Brak	21W 600x600
CO001.1111.830.D000 Skopiuj kod Otwórz w nowym oknie	21 W	2700 lm	129 lm/W	OPAL	830	Biały	DALI	Brak	Brak	Brak	21W 600x600
CO001.1111.830.D020 Skopiuj kod Otwórz w nowym oknie	21 W	2700 lm	129 lm/W	OPAL	830	Biały	DALI	Brak	TH5	Brak	21W 600x600
CO001.1111.830.D100 Skopiuj kod Otwórz w nowym oknie	21 W	2700 lm	129 lm/W	OPAL	830	Biały	DALI	EM1H ST	Brak	Brak	21W 600x600
CO001.1111.830.D120 Skopiuj kod Otwórz w nowym oknie	21 W	2700 lm	129 lm/W	OPAL	830	Biały	DALI	EM1H ST	TH5	Brak	21W 600x600
CO001.1111.830.D200 Skopiuj kod Otwórz w nowym oknie	21 W	2700 lm	129 lm/W	OPAL	830	Biały	DALI	EM3H ST	Brak	Brak	21W 600x600
CO001.1111.830.D220 Skopiuj kod Otwórz w nowym oknie	21 W	2700 lm	129 lm/W	OPAL	830	Biały	DALI	EM3H ST	TH5	Brak	21W 600x600
CO001.1111.840.A000 Skopiuj kod Otwórz w nowym oknie	21 W	2790 lm	133 lm/W	OPAL	840	Biały	ON/OFF	Brak	Brak	Brak	21W 600x600
CO001.1111.840.A020 Skopiuj kod Otwórz w nowym oknie	21 W	2790 lm	133 lm/W	OPAL	840	Biały	ON/OFF	Brak	TH5	Brak	21W 600x600
CO001.1111.840.A100 Skopiuj kod Otwórz w nowym oknie	21 W	2790 lm	133 lm/W	OPAL	840	Biały	ON/OFF	EM1H ST	Brak	Brak	21W 600x600
