Oprawy przemysłowe

Torino Sport Led

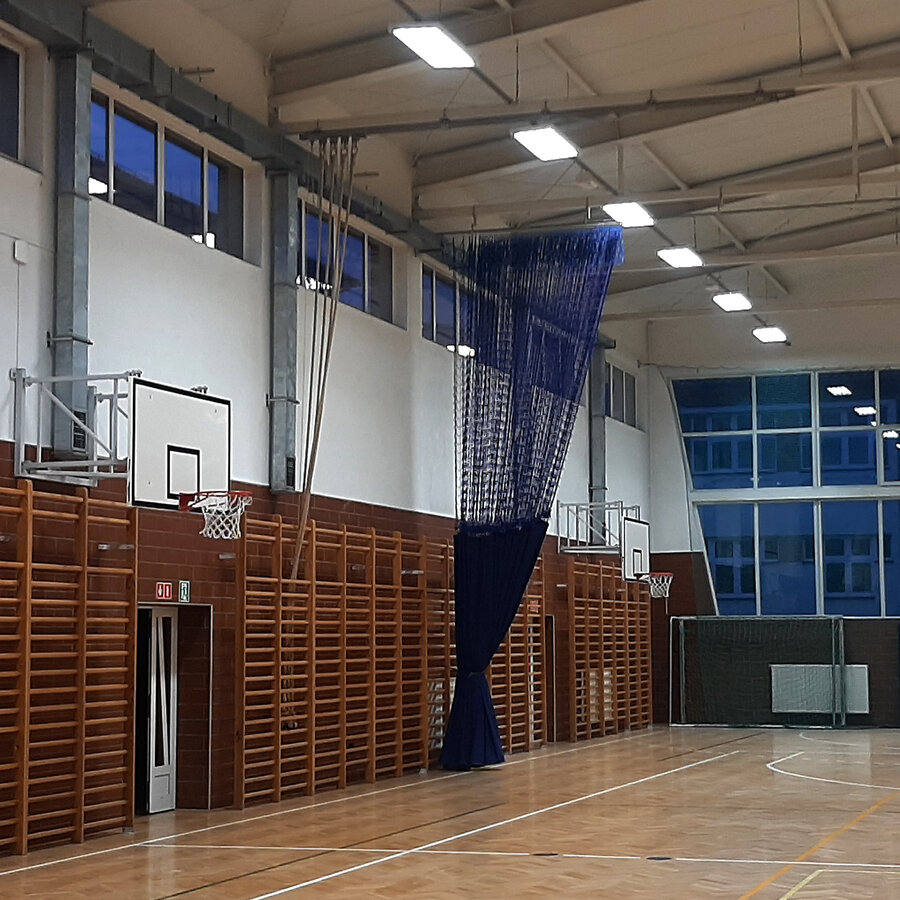

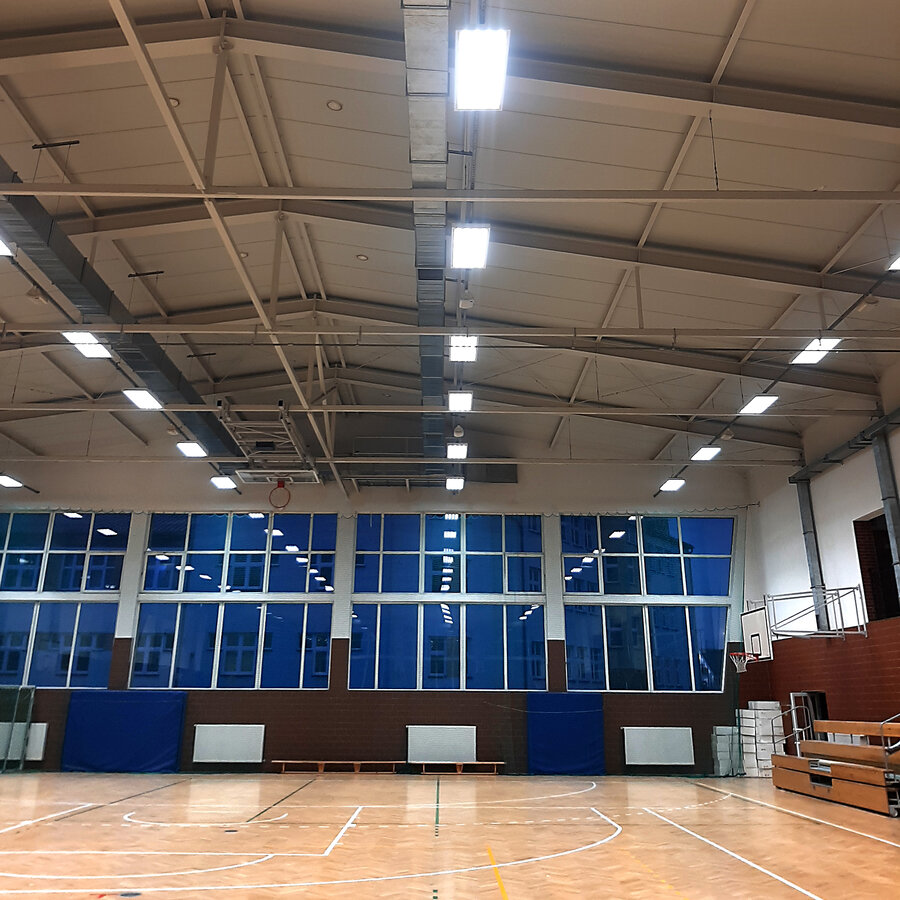

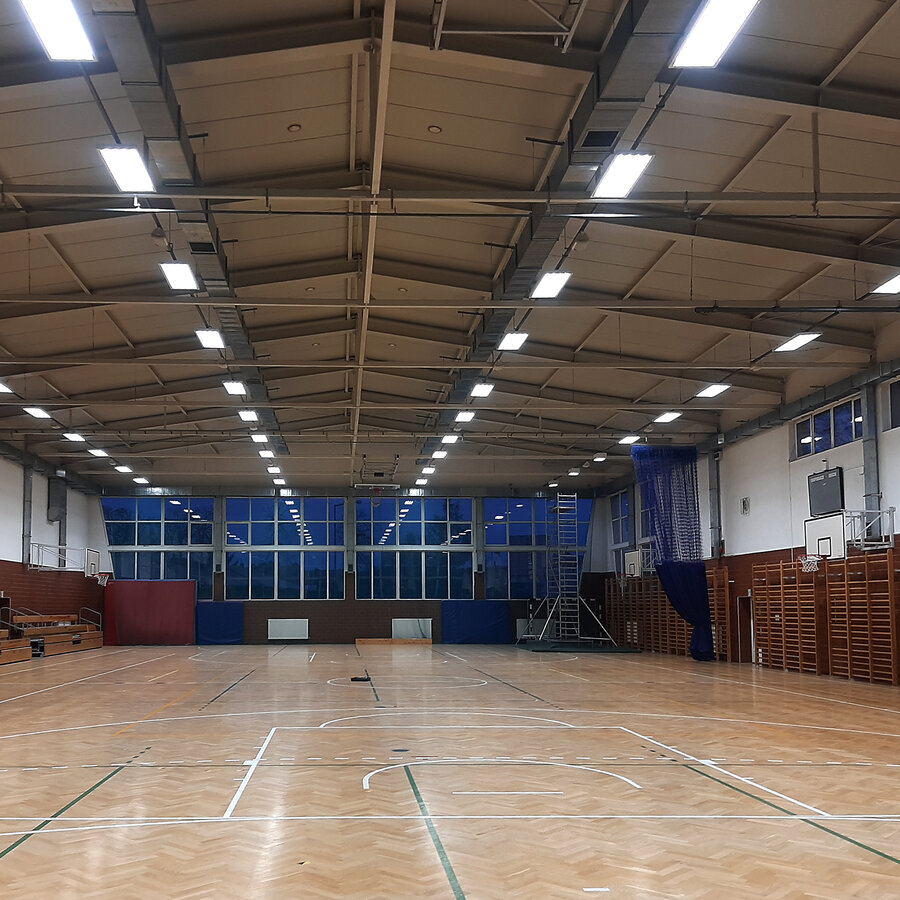

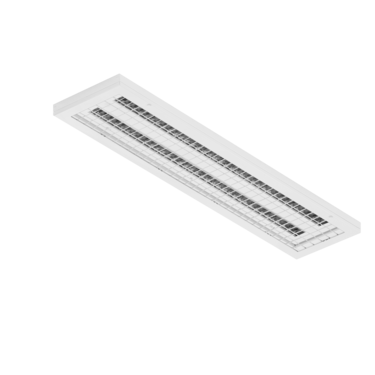

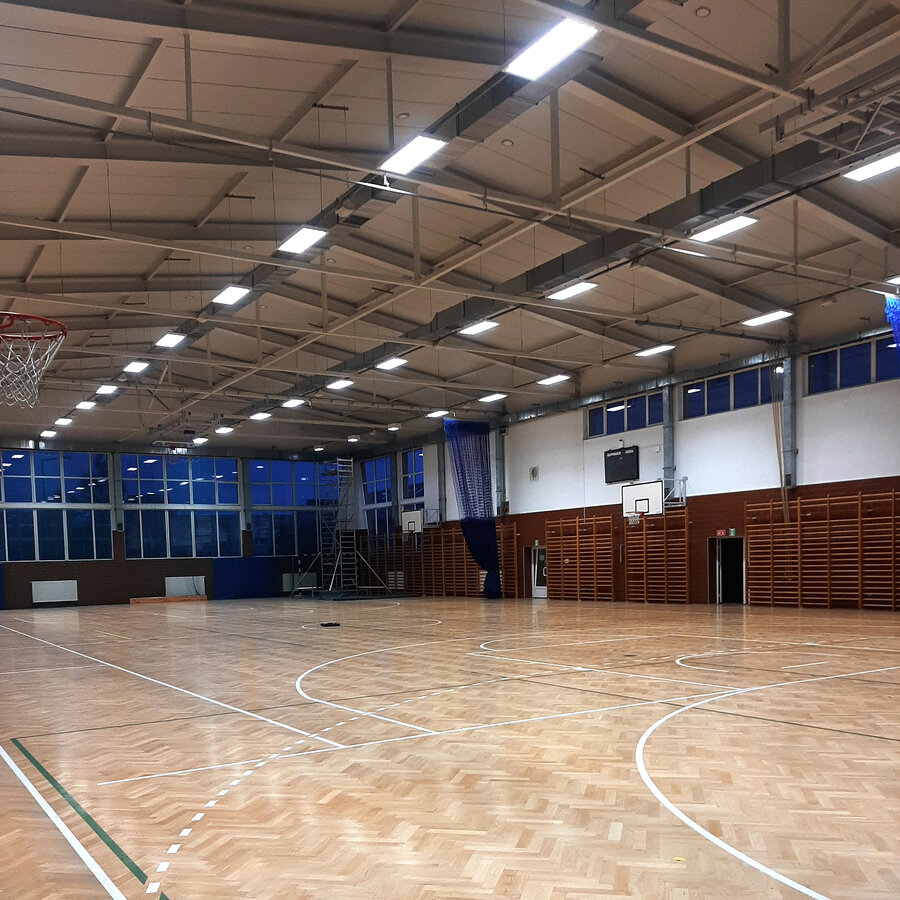

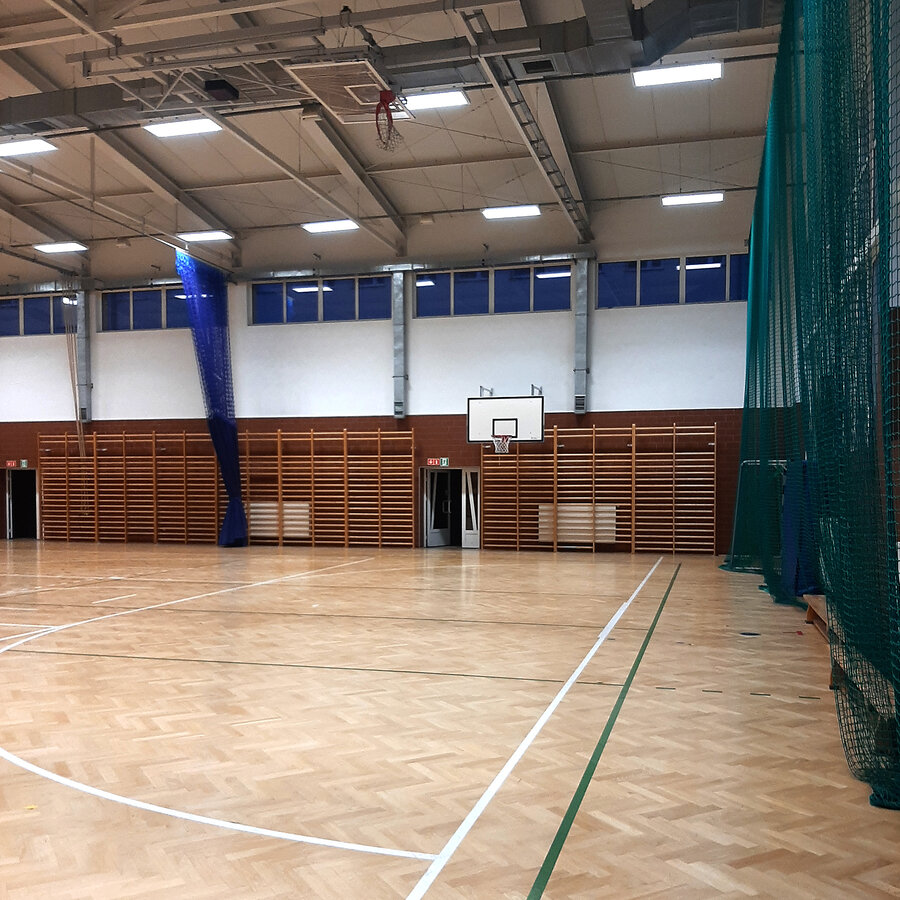

Oprawa natynkowa z siatką ochronną do oświetlenia hal sportowych w tym boisk do tenisa i squash-a. Charakteryzuje się symetrycznie rozłożonymi rastrami aluminiowymi, wysokiej skuteczności źródłami LED i siatką ochronną z dodatkowymi zawiasami ułatwiającymi montaż oprawy. Oprawa posiada stopień odporności na uderzenia IK10. Torino Sport LED posiada certyfikat bezpieczeństwa podczas wykonywania rzutu piłką zgodnie z normą DIN 18032-3 oraz odporności na uderzenia elementów sufitowych zgodnie z DIN EN 13964:2014-08.

Przejdź do listy wariantów (181)

LED

IP20

tak

tak

tak

tak

Informacje podstawowe:

Wykonanie:

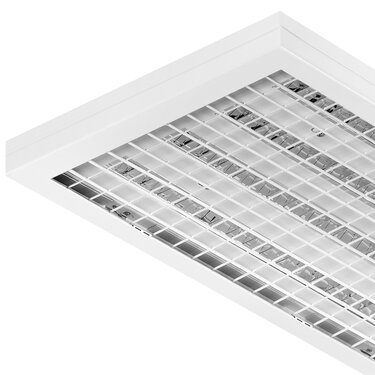

Obudowa z blachy stalowej i ramka z kratką stalową malowane elektrostatycznie w kolorze białym, raster paraboliczny z aluminium anodyzowanego, polerowanego o wysokiej czystości i płyta MPRM. Siatka ochronna IK10.

Montaż:

Nastropowy

Zasilanie:

220 ... 240 V

Kategoryzacja:

Według typu oprawy:

Oprawy przemysłowe

Według zastosowania:

Sale gimnastyczne, Pomieszczenia techniczne, Obiekty sportwe, hale, Przestrzenie sportowe

Sposób montażu:

Nastropowe, Zwieszane

Dane techniczne:

Moc oprawy:

50 - 145 W

Strumień świetlny oprawy [lm]:

5100 - 20000 lm

Długość [mm]:

1226 mm

Zobacz pozostałe dane techniczne

Dane techniczne

Dane mechaniczne

Rodzaj montażu	Nastropowy
Materiał obudowy	Blacha stalowa

Dane optyczne

Raster / przesłona	PAR
Kolor klosza/pokrywy	Bezbarwny
Materiał klosza	Tworzywo sztuczne strukturalne/pryzmatyczne
Materiał rastra	Aluminium
Odbłyśnik	o wysokim połysku
UGR	20, 22

Dane elektryczne

Źródło światła	LED
Moc oprawy	50 - 145 W
Rodzaj osprzętu	Zasilacz
Do oświetlenia awaryjnego	tak
Napięcie znamionowe [V]	220 ... 240 V
Okablowanie przelotowe	Brak
Zawiera źródło światła	tak
Współczynnik mocy	0.97
Zasilacz - typ	DALI, ON/OFF
Moduł awaryjny	opcjonalnie
Czujnik ruchu	opcjonalnie
Kostka przyłączeniowa	3 PIN

Dane informacyjne

Waga netto	9 - 15.5 kg
Kolor	Biały, Czarny, Szary
Tolerancja mocy i strumienia świetlnego	+/-10%
Info	Premium

Dane świetlne

Strumień świetlny oprawy [lm]	5100 - 20000 lm
Skuteczność świetlna oprawy [lm/W]	102 - 138 lm/W
Sprawność oprawy [%]	78
Barwa światła	Biała
Wskaźnik oddawania barw	80, 90
Bezpośredni-/pośredni regulowany niezależnie	nie
Podział światła	Średniostrumieniowy
Rozsył światła	DI
Klasa oprawy	I
Degradacja diod LED	B10
Spadek strumienia świetlnego w czasie	L90
Żywotność diod LED	52000 h
MacAdam	SDCM 3
LLMF - poziom strumienia początkowego po czasie 60 000h	89 %
Temp. barwowa	2700-6500 K, 3000 K, 4000 K
Temperatura barwowa i CRI	830, 840, 8TW, 930, 940

Certyfikaty

Stopieс ochrony (IP)	IP20
Odporność udarowa	IK10
Klasa ochronności	I
Ochrona źródła światła	nie
CE	tak
HACCP+	tak
BALL TEST	tak
EAC	tak

Warianty produktu

✕

Szukaj

Jak działa system indeksowania produktów?

AA

002

.

22

11

.

830

.

D

0

0

0

Rodzina

AA ALTO LED

AB ALTO WALL

Typ

001 np. 545 mm

002 np. 1085 mm

Kolor

11 BIAŁY RAL 9016

12 BIAŁY RAL 9010

22 SZARY RAL 9006

33 CZARNY RAL 9005

44 ANTRACYT RALBG 452

45 ANTRACYT RAL 7016

99 INNY PERSONALIZACJA

Układ optyczny

00 PUSTY

11 OPAL /KLOSZ OPALIZOWANY/

22 MPRM /KLOSZ MIKROPRYZMATYCZNY/

23 DMPRM /KLOSZ DIAMOND/

24 MPOP /KLOSZ MPRM+FLEX/

33 PAR /RASTER PARABOLICZNY/

34 PAR SH /RASTER PARABOLICZNY Z SZYBĄ HART./

44 mPARM /METALIZOWANY/

45 mPARW /BIAŁY/

46 mPARB /CZARNY/

66 RF /ODBŁYŚNIK/

67 RM /ODBŁYŚNIK MATOWY/

68 RW /ODBŁYŚNIK BIAŁY/

77 LNS /SOCZEWKA/

88 SH MAT

89 SH

CRI / Temp. barwowa

827 CRI ≥ 80; CCT 2700K

830 CRI ≥ 80; CCT 3000K

835 CRI ≥ 80; CCT 3500K

840 CRI ≥ 80; CCT 4000K

850 CRI ≥ 80; CCT 5000K

857 CRI ≥ 80; CCT 5700K

865 CRI ≥ 80; CCT 6500K

8TW CRI ≥ 80; Tunable white

927 CRI ≥ 90; CCT 2700K

930 CRI ≥ 90; CCT 3000K

935 CRI ≥ 90; CCT 3500K

940 CRI ≥ 90; CCT 4000K

950 CRI ≥ 90; CCT 5000K

957 CRI ≥ 90; CCT 5700K

965 CRI ≥ 90; CCT 6500K

9TW CRI ≥ 90; Tunable white

RGB RGB

Zasilacz

A ON/OFF /Bez regulacji oświetlenia/

D HO /Predefiniowalne ustawienia/

H DSI

E HE /Predefiniowalne ustawienia/

F HO DALI /Zasilacz regulowany/

G HE DALI /Zasilacz regulowany/

K CAS /CASAMBI sterowanie poprzez aplikację/

I CF /Corridor Function (Step Dimming)/

C DALI /Zasilacz z regulacją DALI/

X 1-10V /Zasilacz z regulacją 1-10V/

S DMX

V sDIMM

Moduł awaryjny

0 BRAK

1 EM1H ST /SELFTEST/

2 EM3H ST /SELFTEST/

3 EM1H BASIC

4 EM3H BASIC

5 EM1H PRO /DALI/

6 EM3H PRO /DALI/

Okablowanie

0 BRAK

1 TH3 /PRZELOTOWE 3-Ż/

2 TH5 /PRZELOTOWE 5-Ż/

3 TH7 /PRZELOTOWE 7-Ż/

4 WI /WIELAND/

5 WI TH /PRZE. WIELAND/

Czujnik ruchu

0 BEZ CZUJNIKA RUCHU

1 MIW /MIKROFALE/

2 PIR /PODCZERWIEŃ/

Indeks	Moc oprawy	Strumień świetlny oprawy	Skuteczność świetlna oprawy	Raster / przesłona [Układ optyczny]	Temperatura barwowa i CRI	Kolor	Zasilacz-typ	Moduł awaryjny	Typ rodziny
CS001.1133.830.A000 Skopiuj kod Otwórz w nowym oknie	50 W	6000 lm	120 lm/W	PAR	830	Biały	ON/OFF	Brak	50W 1226x276
CS001.1133.830.A100 Skopiuj kod Otwórz w nowym oknie	50 W	6000 lm	120 lm/W	PAR	830	Biały	ON/OFF	EM1H ST	50W 1226x276
CS001.1133.830.A200 Skopiuj kod Otwórz w nowym oknie	50 W	6000 lm	120 lm/W	PAR	830	Biały	ON/OFF	EM3H ST	50W 1226x276
CS001.1133.830.D000 Skopiuj kod Otwórz w nowym oknie	50 W	6000 lm	120 lm/W	PAR	830	Biały	DALI	Brak	50W 1226x276
CS001.1133.830.D100 Skopiuj kod Otwórz w nowym oknie	50 W	6000 lm	120 lm/W	PAR	830	Biały	DALI	EM1H ST	50W 1226x276
CS001.1133.830.D200 Skopiuj kod Otwórz w nowym oknie	50 W	6000 lm	120 lm/W	PAR	830	Biały	DALI	EM3H ST	50W 1226x276
CS001.1133.840.A000 Skopiuj kod Otwórz w nowym oknie	50 W	6150 lm	123 lm/W	PAR	840	Biały	ON/OFF	Brak	50W 1226x276
CS001.1133.840.A100 Skopiuj kod Otwórz w nowym oknie	50 W	6150 lm	123 lm/W	PAR	840	Biały	ON/OFF	EM1H ST	50W 1226x276
CS001.1133.840.A200 Skopiuj kod Otwórz w nowym oknie	50 W	6150 lm	123 lm/W	PAR	840	Biały	ON/OFF	EM3H ST	50W 1226x276
CS001.1133.840.D000 Skopiuj kod Otwórz w nowym oknie	50 W	6150 lm	123 lm/W	PAR	840	Biały	DALI	Brak	50W 1226x276
CS001.1133.840.D100 Skopiuj kod Otwórz w nowym oknie	50 W	6150 lm	123 lm/W	PAR	840	Biały	DALI	EM1H ST	50W 1226x276
CS001.1133.840.D200 Skopiuj kod Otwórz w nowym oknie	50 W	6150 lm	123 lm/W	PAR	840	Biały	DALI	EM3H ST	50W 1226x276
CS001.1133.930.A000 Skopiuj kod Otwórz w nowym oknie	50 W	5100 lm	102 lm/W	PAR	930	Biały	ON/OFF	Brak	50W 1226x276
CS001.1133.930.A100 Skopiuj kod Otwórz w nowym oknie	50 W	5100 lm	102 lm/W	PAR	930	Biały	ON/OFF	EM1H ST	50W 1226x276
CS001.1133.930.A200 Skopiuj kod Otwórz w nowym oknie	50 W	5100 lm	102 lm/W	PAR	930	Biały	ON/OFF	EM3H ST	50W 1226x276

Wyświetlanie elementów: 15 z 181

z 13

na stronę

Instrukcja montażu

480.71 KB

Pobierz plik

Deklaracja zgodności

267.4 KB

Pobierz plik

Plik fotometryczny

8.71 KB

Pobierz plik

Pobierz wszystkie pliki

Elementy montażowe

Torino Sport LED Zawieszenie łańcuchowe
