Oprawy architektoniczne

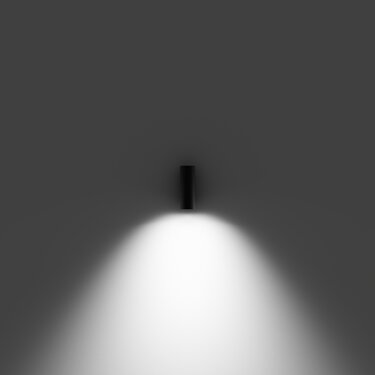

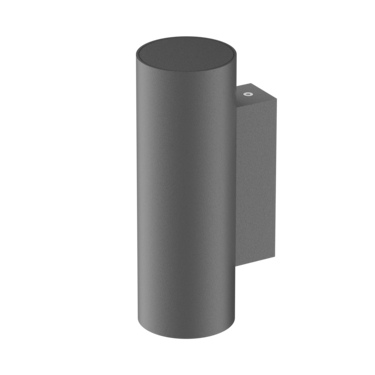

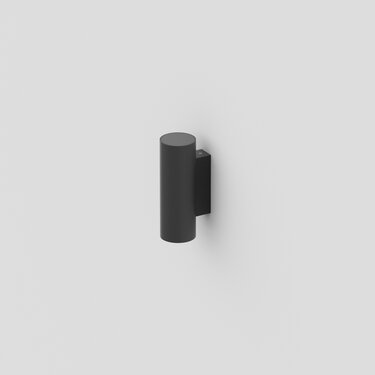

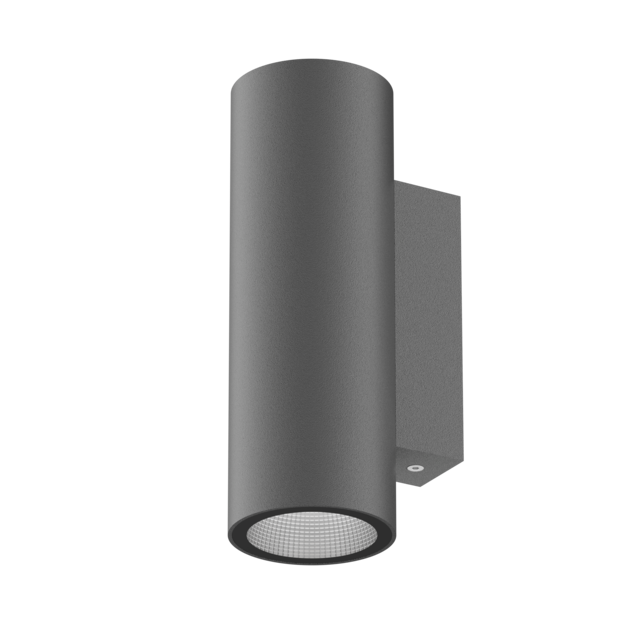

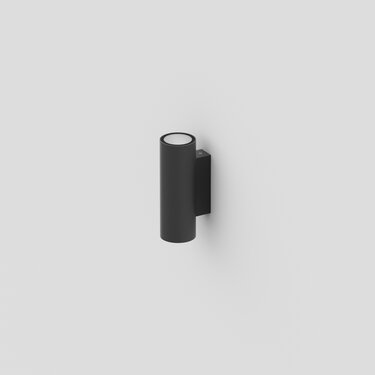

Tubo Wall IP65 LED

Kinkiet LED o subtelnej konstrukcji. Przeznaczony do oświetlenia zewnętrznych elewacji, iluminacji ścian nie posiadających zadaszenia oraz do oświetlenia pomieszczeń. Możliwość lakierowania obudowy na dowolny kolor z palety RAL.

Oprawy architektoniczne

Tubo Wall IP65 LED

Kinkiet LED o subtelnej konstrukcji. Przeznaczony do oświetlenia zewnętrznych elewacji, iluminacji ścian nie posiadających zadaszenia oraz do oświetlenia pomieszczeń. Możliwość lakierowania obudowy na dowolny kolor z palety RAL.

Przejdź do listy wariantów (30)

LED

IP65

tak

tak

tak

Informacje podstawowe:

Wykonanie:

Profil aluminiowy malowany elektrostatycznie (w standardzie antracyt). Klosz z przezroczystego szkła hartowanego.

Montaż:

Naścienny

Zasilanie:

220 ... 240 V

Kategoryzacja:

Według typu oprawy:

Oprawy architektoniczne

Według zastosowania:

Obiekty sportwe, hale, Podcienia, Iluminacja budynków

Sposób montażu:

Naścienne

Dane techniczne:

Moc oprawy:

10 - 26 W

Strumień świetlny oprawy [lm]:

1100 - 2940 lm

Długość [mm]:

232 mm

Zobacz pozostałe dane techniczne

Dane techniczne

Dane mechaniczne

Rodzaj montażu	Naścienny
Materiał obudowy	Aluminium

Dane optyczne

Raster / przesłona	RF
Odbłyśnik	o wysokim połysku
UGR	20, 21, 27

Dane elektryczne

Źródło światła	LED
Moc oprawy	10 - 26 W
Liczba źródeł światła	1
Rodzaj osprzętu	Zasilacz
Napięcie znamionowe [V]	220 ... 240 V
Okablowanie przelotowe	Brak
Zawiera źródło światła	tak
Zasilacz - typ	DALI, ON/OFF
Moduł awaryjny	opcjonalnie
Czujnik ruchu	opcjonalnie

Dane informacyjne

Waga netto	1.25 kg
Kolor	Antracyt, Biały, Czarny, Szary
Zakres temperatur pracy [°C]	-20 ... 40
Tolerancja mocy i strumienia świetlnego	+/-10%

Dane świetlne

Strumień świetlny oprawy [lm]	1100 - 2940 lm
Skuteczność świetlna oprawy [lm/W]	105 - 113 lm/W
Sprawność oprawy [%]	73
Barwa światła	Biała
Wskaźnik oddawania barw	80
Podział światła	Średniostrumieniowy
Rozsył światła	DI
Klasa oprawy	I
Kąt rozsyłu [°]	50 °
Degradacja diod LED	B10
Spadek strumienia świetlnego w czasie	L90
Żywotność diod LED	60000 h
MacAdam	SDCM 3
LLMF - poziom strumienia początkowego po czasie 60 000h	91 %
Temp. barwowa	3000 K, 4000 K
Temperatura barwowa i CRI	830, 840

Certyfikaty

Stopieс ochrony (IP)	IP65
Odporność udarowa	IK08
Klasa ochronności	I
Ochrona źródła światła	tak
CE	tak
HACCP+	tak
EAC	tak

Warianty produktu

✕

Szukaj

Jak działa system indeksowania produktów?

AA

002

.

22

11

.

830

.

D

0

0

0

Rodzina

AA ALTO LED

AB ALTO WALL

Typ

001 np. 545 mm

002 np. 1085 mm

Kolor

11 BIAŁY RAL 9016

12 BIAŁY RAL 9010

22 SZARY RAL 9006

33 CZARNY RAL 9005

44 ANTRACYT RALBG 452

45 ANTRACYT RAL 7016

99 INNY PERSONALIZACJA

Układ optyczny

00 PUSTY

11 OPAL /KLOSZ OPALIZOWANY/

22 MPRM /KLOSZ MIKROPRYZMATYCZNY/

23 DMPRM /KLOSZ DIAMOND/

24 MPOP /KLOSZ MPRM+FLEX/

33 PAR /RASTER PARABOLICZNY/

34 PAR SH /RASTER PARABOLICZNY Z SZYBĄ HART./

44 mPARM /METALIZOWANY/

45 mPARW /BIAŁY/

46 mPARB /CZARNY/

66 RF /ODBŁYŚNIK/

67 RM /ODBŁYŚNIK MATOWY/

68 RW /ODBŁYŚNIK BIAŁY/

77 LNS /SOCZEWKA/

88 SH MAT

89 SH

CRI / Temp. barwowa

827 CRI ≥ 80; CCT 2700K

830 CRI ≥ 80; CCT 3000K

835 CRI ≥ 80; CCT 3500K

840 CRI ≥ 80; CCT 4000K

850 CRI ≥ 80; CCT 5000K

857 CRI ≥ 80; CCT 5700K

865 CRI ≥ 80; CCT 6500K

8TW CRI ≥ 80; Tunable white

927 CRI ≥ 90; CCT 2700K

930 CRI ≥ 90; CCT 3000K

935 CRI ≥ 90; CCT 3500K

940 CRI ≥ 90; CCT 4000K

950 CRI ≥ 90; CCT 5000K

957 CRI ≥ 90; CCT 5700K

965 CRI ≥ 90; CCT 6500K

9TW CRI ≥ 90; Tunable white

RGB RGB

Zasilacz

A ON/OFF /Bez regulacji oświetlenia/

D HO /Predefiniowalne ustawienia/

H DSI

E HE /Predefiniowalne ustawienia/

F HO DALI /Zasilacz regulowany/

G HE DALI /Zasilacz regulowany/

K CAS /CASAMBI sterowanie poprzez aplikację/

I CF /Corridor Function (Step Dimming)/

C DALI /Zasilacz z regulacją DALI/

X 1-10V /Zasilacz z regulacją 1-10V/

S DMX

V sDIMM

Moduł awaryjny

0 BRAK

1 EM1H ST /SELFTEST/

2 EM3H ST /SELFTEST/

3 EM1H BASIC

4 EM3H BASIC

5 EM1H PRO /DALI/

6 EM3H PRO /DALI/

Okablowanie

0 BRAK

1 TH3 /PRZELOTOWE 3-Ż/

2 TH5 /PRZELOTOWE 5-Ż/

3 TH7 /PRZELOTOWE 7-Ż/

4 WI /WIELAND/

5 WI TH /PRZE. WIELAND/

Czujnik ruchu

0 BEZ CZUJNIKA RUCHU

1 MIW /MIKROFALE/

2 PIR /PODCZERWIEŃ/

Indeks	Moc oprawy	Strumień świetlny oprawy	Skuteczność świetlna oprawy	Raster / przesłona [Układ optyczny]	Temperatura barwowa i CRI	Rozsył światła	Kąt rozsyłu	Kolor	Zasilacz-typ	Typ rodziny
BE001.1166.830.A000 Skopiuj kod Otwórz w nowym oknie	10 W	1100 lm	110 lm/W	RF	830	DI	50°	Biały	ON/OFF	10W 50°
BE001.1166.840.D000 Skopiuj kod Otwórz w nowym oknie	10 W	1130 lm	113 lm/W	RF	840	DI	50°	Biały	DALI	10W 50°
BE001.2266.830.A000 Skopiuj kod Otwórz w nowym oknie	10 W	1100 lm	110 lm/W	RF	830	DI	50°	Szary	ON/OFF	10W 50°
BE001.2266.840.A000 Skopiuj kod Otwórz w nowym oknie	10 W	1130 lm	113 lm/W	RF	840	DI	50°	Szary	ON/OFF	10W 50°
BE001.3366.830.A000 Skopiuj kod Otwórz w nowym oknie	10 W	1100 lm	110 lm/W	RF	830	DI	50°	Czarny	ON/OFF	10W 50°
BE001.3366.840.A000 Skopiuj kod Otwórz w nowym oknie	10 W	1130 lm	113 lm/W	RF	840	DI	50°	Czarny	ON/OFF	10W 50°
BE001.4466.830.A000 Skopiuj kod Otwórz w nowym oknie	10 W	1100 lm	110 lm/W	RF	830	DI	50°	Antracyt	ON/OFF	10W 50°
BE001.4466.830.D000 Skopiuj kod Otwórz w nowym oknie	10 W	1100 lm	110 lm/W	RF	830	DI	50°	Antracyt	DALI	10W 50°
BE001.4466.840.A000 Skopiuj kod Otwórz w nowym oknie	10 W	1130 lm	113 lm/W	RF	840	DI	50°	Antracyt	ON/OFF	10W 50°
BE001.4466.840.D000 Skopiuj kod Otwórz w nowym oknie	10 W	1130 lm	113 lm/W	RF	840	DI	50°	Antracyt	DALI	10W 50°
BE002.1166.830.A000 Skopiuj kod Otwórz w nowym oknie	15 W	1580 lm	105 lm/W	RF	830	DI	50°	Biały	ON/OFF	15W 50°
BE002.1166.830.D000 Skopiuj kod Otwórz w nowym oknie	15 W	1580 lm	105 lm/W	RF	830	DI	50°	Biały	DALI	15W 50°
BE002.1166.840.A000 Skopiuj kod Otwórz w nowym oknie	15 W	1580 lm	105 lm/W	RF	840	DI	50°	Biały	ON/OFF	15W 50°
BE002.2266.830.A000 Skopiuj kod Otwórz w nowym oknie	15 W	1580 lm	105 lm/W	RF	830	DI	50°	Szary	ON/OFF	15W 50°
BE002.2266.840.A000 Skopiuj kod Otwórz w nowym oknie	15 W	1580 lm	105 lm/W	RF	840	DI	50°	Szary	ON/OFF	15W 50°

Wyświetlanie elementów: 15 z 30

z 2

na stronę

Instrukcja montażu

281.44 KB

Pobierz plik

Plik fotometryczny

3.76 KB

Pobierz plik

Deklaracja zgodności

Pobierz plik

Karta rodziny

Pobierz plik

Pobierz wszystkie pliki
