Oprawy systemowe

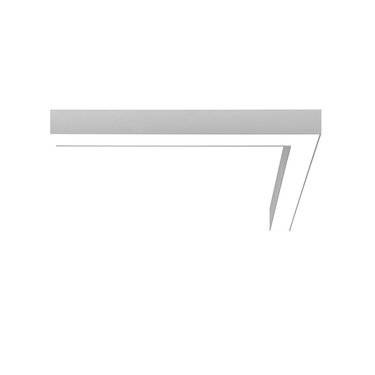

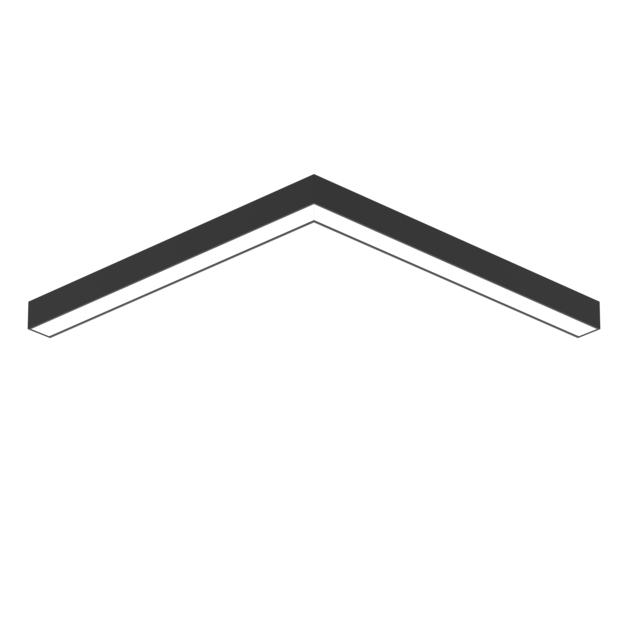

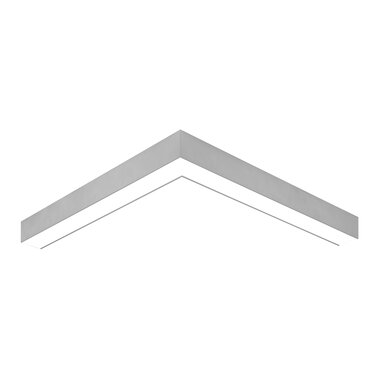

VIP Corner L LED

Oprawa systemowa wykonana z profilu aluminiowego. Rozsył światła bezpośredni realizowany za pomocą płyty OPAL. Dzięki serii dodatkowych akcesoriów montażowych oprawy te cechuje duża uniwersalność konfiguracji oraz prostota montażu. VIP CORNER LED może być wykorzystywany jako pojedyncza oprawa lub oprawa łączona z oprawami systemu VIP. W standardzie oprawa posiada możliwość skokowej regulacji wartości strumienia świetlnego

Oprawy systemowe

VIP Corner L LED

Oprawa systemowa wykonana z profilu aluminiowego. Rozsył światła bezpośredni realizowany za pomocą płyty OPAL. Dzięki serii dodatkowych akcesoriów montażowych oprawy te cechuje duża uniwersalność konfiguracji oraz prostota montażu. VIP CORNER LED może być wykorzystywany jako pojedyncza oprawa lub oprawa łączona z oprawami systemu VIP. W standardzie oprawa posiada możliwość skokowej regulacji wartości strumienia świetlnego

Przejdź do listy wariantów (57)

LED

IK04

tak

tak

tak

Informacje podstawowe:

Wykonanie:

profil aluminiowy malowany elektrostatycznie (w standardzie kolor szary). Klosz OPAL

Montaż:

nastropowy, zwieszany, ścienny

Zasilanie:

220 ... 240 V

Kategoryzacja:

Według typu oprawy:

Oprawy systemowe

Według zastosowania:

Pomieszczenia biurowe, Sale konferencyjne, Korytarze, klatki schodowe, Poczekalnie, recepcje, Powierzchnie sprzedaży/lokale usługowe, Sale wykładowe/aule, Sale lekcyjne, Pracownie komputerowe

Sposób montażu:

Nastropowe, Zwieszane

Dane techniczne:

Moc oprawy:

17 - 51 W

Strumień świetlny oprawy [lm]:

1410 - 7300 lm

Długość [mm]:

320 mm, 620 mm, 1205 mm, 1305 mm, 2075 mm

Zobacz pozostałe dane techniczne

Dane techniczne

Dane mechaniczne

Rodzaj montażu	Uniwersalny
Materiał obudowy	Aluminium
Przystosowane do tworzenia linii świetlnych	tak

Dane optyczne

Raster / przesłona	MPRM, OPAL
UGR	23

Dane elektryczne

Źródło światła	LED
Moc oprawy	17 - 51 W
Liczba źródeł światła	1
Rodzaj osprzętu	Zasilacz
Napięcie znamionowe [V]	220 ... 240 V
Zawiera źródło światła	tak
Zasilacz - typ	DALI, ON/OFF
Moduł awaryjny	opcjonalnie
Czujnik ruchu	opcjonalnie

Dane informacyjne

Waga netto	2.8 kg
Kolor	Biały, Czarny, Szary
Zakres temperatur pracy [°C]	-15 ... 40
Tolerancja mocy i strumienia świetlnego	+/-10%
Info	OPAL

Dane świetlne

Strumień świetlny oprawy [lm]	1410 - 7300 lm
Skuteczność świetlna oprawy [lm/W]	83 - 148 lm/W
Barwa światła	Biała
Wskaźnik oddawania barw	80, 90
Podział światła	Szerokostrumieniowy
Rozsył światła	DI
Klasa oprawy	I
MacAdam	SDCM 3
L80/B10 przy 25°C żywotność znamionowa [h]	100000 h
L90/B10 przy 25°C żywotność znamionowa [h]	64000 h
LLMF - poziom strumienia początkowego po czasie 60 000h	85 %
Temp. barwowa	2700-6500 K, 3000 K, 4000 K
Temperatura barwowa i CRI	830, 840, 8TW, 930, 940

Certyfikaty

Stopieс ochrony (IP)	IP20, IP30
Odporność udarowa	IK04
Klasa ochronności	I
Ochrona źródła światła	tak
PZH	tak
CE	tak
HACCP+	tak
EAC	tak

Warianty produktu

✕

Szukaj

Filtry

Jak działa system indeksowania produktów?

AA

002

.

22

11

.

830

.

D

0

0

0

Rodzina

AA ALTO LED

AB ALTO WALL

Typ

001 np. 545 mm

002 np. 1085 mm

Kolor

11 BIAŁY RAL 9016

12 BIAŁY RAL 9010

22 SZARY RAL 9006

33 CZARNY RAL 9005

44 ANTRACYT RALBG 452

45 ANTRACYT RAL 7016

99 INNY PERSONALIZACJA

Układ optyczny

00 PUSTY

11 OPAL /KLOSZ OPALIZOWANY/

22 MPRM /KLOSZ MIKROPRYZMATYCZNY/

23 DMPRM /KLOSZ DIAMOND/

24 MPOP /KLOSZ MPRM+FLEX/

33 PAR /RASTER PARABOLICZNY/

34 PAR SH /RASTER PARABOLICZNY Z SZYBĄ HART./

44 mPARM /METALIZOWANY/

45 mPARW /BIAŁY/

46 mPARB /CZARNY/

66 RF /ODBŁYŚNIK/

67 RM /ODBŁYŚNIK MATOWY/

68 RW /ODBŁYŚNIK BIAŁY/

77 LNS /SOCZEWKA/

88 SH MAT

89 SH

CRI / Temp. barwowa

827 CRI ≥ 80; CCT 2700K

830 CRI ≥ 80; CCT 3000K

835 CRI ≥ 80; CCT 3500K

840 CRI ≥ 80; CCT 4000K

850 CRI ≥ 80; CCT 5000K

857 CRI ≥ 80; CCT 5700K

865 CRI ≥ 80; CCT 6500K

8TW CRI ≥ 80; Tunable white

927 CRI ≥ 90; CCT 2700K

930 CRI ≥ 90; CCT 3000K

935 CRI ≥ 90; CCT 3500K

940 CRI ≥ 90; CCT 4000K

950 CRI ≥ 90; CCT 5000K

957 CRI ≥ 90; CCT 5700K

965 CRI ≥ 90; CCT 6500K

9TW CRI ≥ 90; Tunable white

RGB RGB

Zasilacz

A ON/OFF /Bez regulacji oświetlenia/

D DALI /Zasilacz z regulacją DALI/

H HO /Predefiniowalne ustawienia/

E HE /Predefiniowalne ustawienia/

F HO DALI /Zasilacz regulowany/

G HE DALI /Zasilacz regulowany/

K DSI

I CF /Corridor Function (Step Dimming)/

C CAS /CASAMBI sterowanie poprzez aplikację/

X DMX

S sDIMM

V 1-10V /Zasilacz z regulacją 1-10V/

Moduł awaryjny

0 BRAK

1 EM1H ST /SELFTEST/

2 EM3H ST /SELFTEST/

3 EM1H BASIC

4 EM3H BASIC

5 EM1H PRO /DALI/

6 EM3H PRO /DALI/

Okablowanie

0 BRAK

1 TH3 /PRZELOTOWE 3-Ż/

2 TH5 /PRZELOTOWE 5-Ż/

3 TH7 /PRZELOTOWE 7-Ż/

4 WI /WIELAND/

5 WI TH /PRZE. WIELAND/

Czujnik ruchu

0 BEZ CZUJNIKA RUCHU

1 MW /MIKROFALE/

2 PIR /PODCZERWIEŃ/

Indeks	Moc oprawy	Strumień świetlny oprawy	Skuteczność świetlna oprawy	Raster / przesłona [Układ optyczny]	Temperatura barwowa i CRI	Kolor	Zasilacz-typ	Okablowanie przelotowe	Typ rodziny
BI001.1111.830.A000 Skopiuj kod Otwórz w nowym oknie	25 W	3630 lm	145 lm/W	OPAL	830	Biały	ON/OFF	Brak	L
BI001.1111.830.A020 Skopiuj kod Otwórz w nowym oknie	25 W	3630 lm	145 lm/W	OPAL	830	Biały	ON/OFF	TH5	L
BI001.1111.830.D000 Skopiuj kod Otwórz w nowym oknie	25 W	3630 lm	145 lm/W	OPAL	830	Biały	DALI	Brak	L
BI001.1111.830.D020 Skopiuj kod Otwórz w nowym oknie	25 W	3630 lm	145 lm/W	OPAL	830	Biały	DALI	TH5	L
BI001.1111.840.A000 Skopiuj kod Otwórz w nowym oknie	25 W	3710 lm	148 lm/W	OPAL	840	Biały	ON/OFF	Brak	L
BI001.1111.840.A020 Skopiuj kod Otwórz w nowym oknie	25 W	3710 lm	148 lm/W	OPAL	840	Biały	ON/OFF	TH5	L
BI001.1111.840.D000 Skopiuj kod Otwórz w nowym oknie	25 W	3710 lm	148 lm/W	OPAL	840	Biały	DALI	Brak	L
BI001.1111.840.D020 Skopiuj kod Otwórz w nowym oknie	25 W	3710 lm	148 lm/W	OPAL	840	Biały	DALI	TH5	L
BI001.1111.930.A000 Skopiuj kod Otwórz w nowym oknie	25 W	3090 lm	124 lm/W	OPAL	930	Biały	ON/OFF	Brak	L
BI001.1111.930.A020 Skopiuj kod Otwórz w nowym oknie	25 W	3090 lm	124 lm/W	OPAL	930	Biały	ON/OFF	TH5	L
BI001.1111.930.D000 Skopiuj kod Otwórz w nowym oknie	25 W	3090 lm	124 lm/W	OPAL	930	Biały	DALI	Brak	L
BI001.1111.930.D020 Skopiuj kod Otwórz w nowym oknie	25 W	3090 lm	124 lm/W	OPAL	930	Biały	DALI	TH5	L
BI001.1111.940.A000 Skopiuj kod Otwórz w nowym oknie	25 W	3155 lm	126 lm/W	OPAL	940	Biały	ON/OFF	Brak	L
BI001.1111.940.A020 Skopiuj kod Otwórz w nowym oknie	25 W	3155 lm	126 lm/W	OPAL	940	Biały	ON/OFF	TH5	L
BI001.1111.940.D000 Skopiuj kod Otwórz w nowym oknie	25 W	3155 lm	126 lm/W	OPAL	940	Biały	DALI	Brak	L
