Oprawy awaryjne i ewakuacyjne

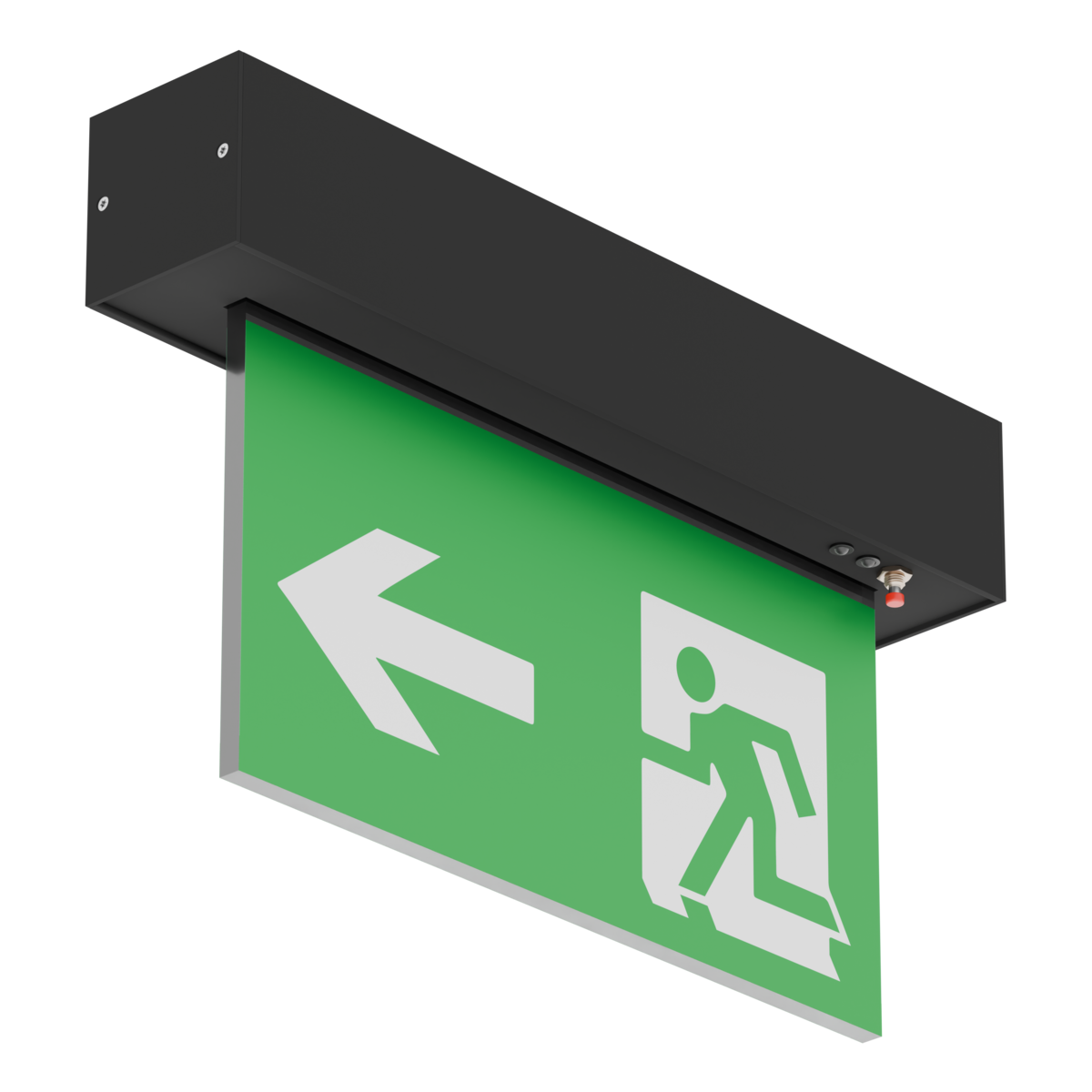

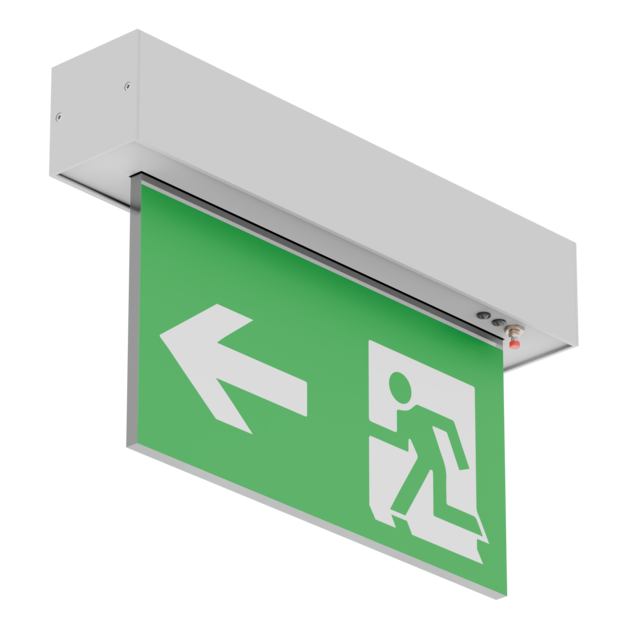

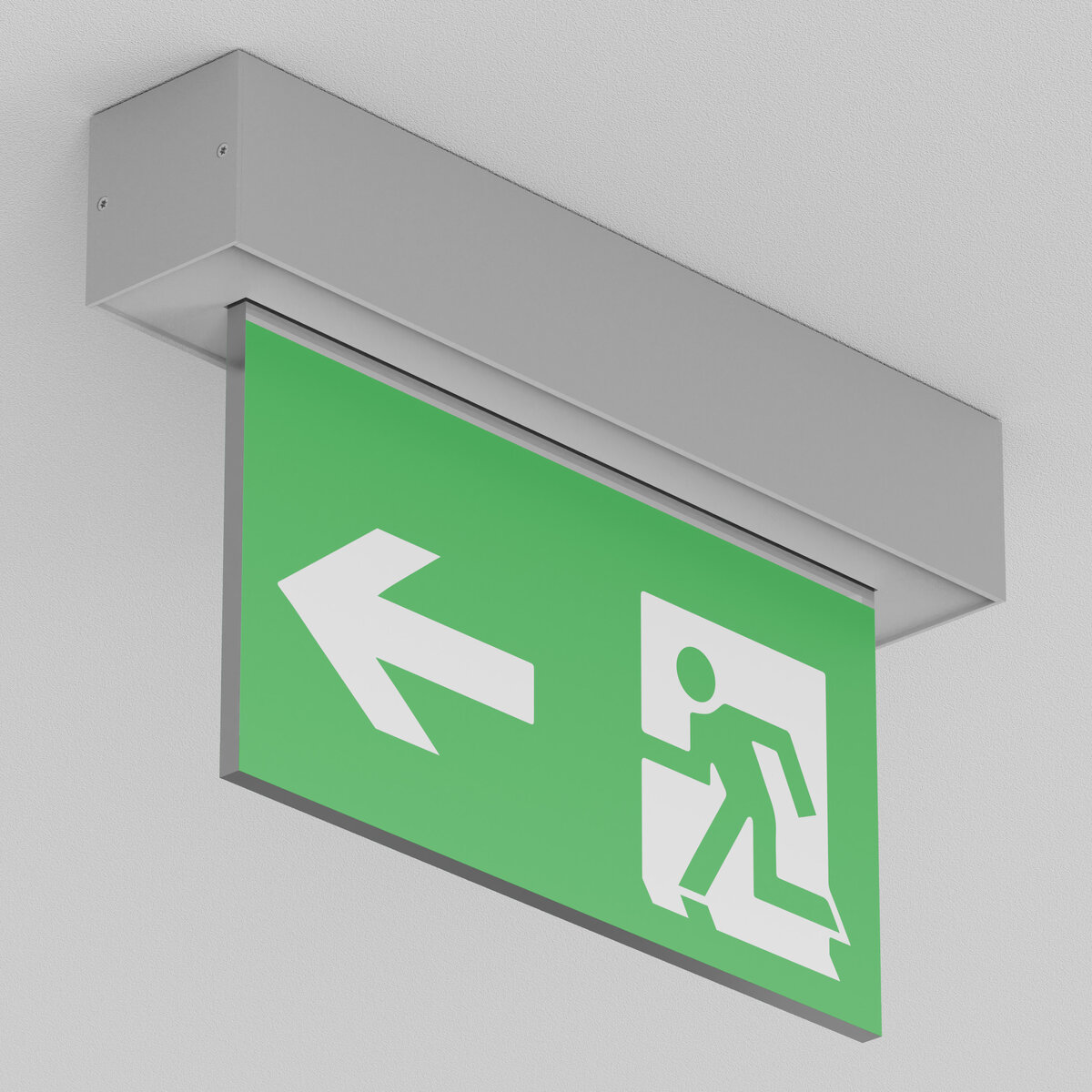

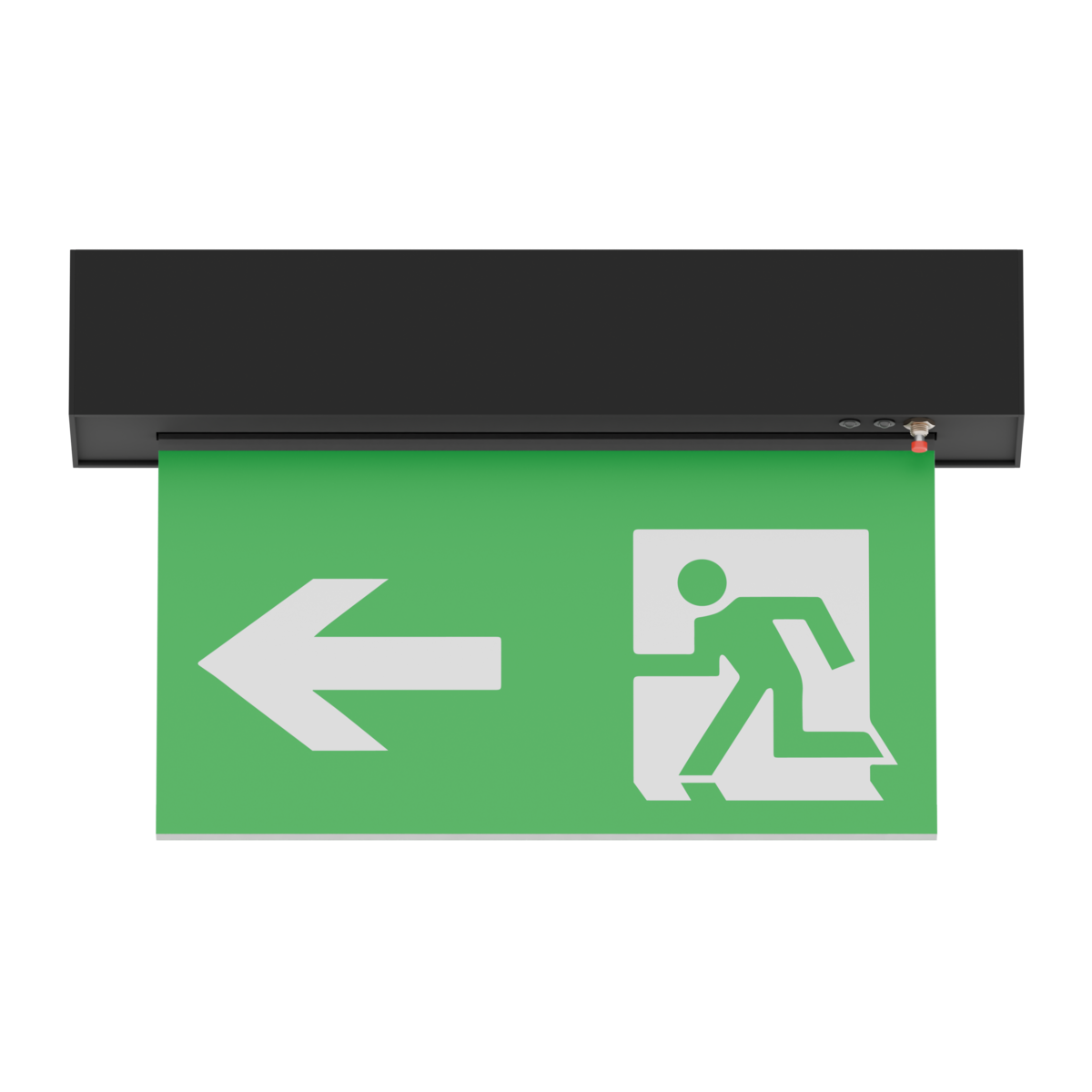

VIP Master Panel NT

Oprawa awaryjna jedno i dwuzadaniowa, dostępna w wersji z autotestem, do baterii centralnej oraz do różnych systemów monitorowania oprawami. NM - wersja awaryjna M - wersja awaryjno - sieciowa NM AT - wersja jednozadaniowa z autotestem M AT - wersja dwuzadaniowa z autotestem MAINS - zasilanie 230V AC/DC

Przejdź do listy wariantów (5)

LED

IP20

tak

tak

tak

tak

tak

Informacje podstawowe:

Wykonanie:

Obudowa z aluminium malowanego elektrostatycznie w kolorze szarym, klosz z PMMA

Akcesoria:

Łącznik sufitowy/zwieszany, łącznik ścienny

Montaż:

naścienny, sufitowy, zwieszany

Zasilanie:

220 ... 240 V

Kategoryzacja:

Według typu oprawy:

Oprawy awaryjne i ewakuacyjne

Według zastosowania:

Pomieszczenia biurowe, Sale konferencyjne, Korytarze, klatki schodowe, Poczekalnie, recepcje, Gabinety Lekarskie, Pokoje personelu/socjalne, Szatnie, Powierzchnie sprzedaży/lokale usługowe, Pomieszczenia techniczne, Garaże, Sale wykładowe/aule, Sale lekcyjne, Pracownie komputerowe, Sale gimnastyczne, Pomieszczenie ochrony, Hale produkcyjne, hale magazynowe, Pomieszczenia socjalne, Toalety , Przestrzenie sportowe, Obiekty sportwe, hale, Baseny, Garaże i parkingi, Laboratoria, Sale zabiegowe, Sale operacyjne , Laboratoria , Sale chorych

Sposób montażu:

Nastropowe

Dane techniczne:

Moc oprawy:

2 W

Moduł awaryjny:

opcjonalnie

Długość [mm]:

357 mm

Zobacz pozostałe dane techniczne

Opis rodziny produktów

Dane techniczne

Dane mechaniczne

Materiał obudowy

Aluminium

Dane elektryczne

Źródło światła	LED
Moc oprawy	2 W
Rodzaj osprzętu	Zasilacz
Napięcie znamionowe [V]	220 ... 240 V
Okablowanie przelotowe	Brak
Zasilacz - typ	ON/OFF
Moduł awaryjny	opcjonalnie
Czujnik ruchu	opcjonalnie

Dane informacyjne

Waga netto	1.6 kg
Kolor	Szary
Tolerancja mocy i strumienia świetlnego	+/-10%
Info	M 3H 2-Zad., M AT 3H 2-Zad., MAINS, NM 3H 1-Zad., NM AT 3H 1-Zad.

Dane świetlne

Wskaźnik oddawania barw	80
Temp. barwowa	6500 K
Temperatura barwowa i CRI	865

Certyfikaty

Stopieс ochrony (IP)	IP20
Klasa ochronności	I
PZH	tak
CE	tak
CNBOP	tak
HACCP+	tak
EAC	tak

Warianty produktu

✕

Szukaj

Jak działa system indeksowania produktów?

AA

002

.

22

11

.

830

.

D

0

0

0

Rodzina

AA ALTO LED

AB ALTO WALL

Typ

001 np. 545 mm

002 np. 1085 mm

Kolor

11 BIAŁY RAL 9016

12 BIAŁY RAL 9010

22 SZARY RAL 9006

33 CZARNY RAL 9005

44 ANTRACYT RALBG 452

45 ANTRACYT RAL 7016

99 INNY PERSONALIZACJA

Układ optyczny

00 PUSTY

11 OPAL /KLOSZ OPALIZOWANY/

22 MPRM /KLOSZ MIKROPRYZMATYCZNY/

23 DMPRM /KLOSZ DIAMOND/

24 MPOP /KLOSZ MPRM+FLEX/

33 PAR /RASTER PARABOLICZNY/

34 PAR SH /RASTER PARABOLICZNY Z SZYBĄ HART./

44 mPARM /METALIZOWANY/

45 mPARW /BIAŁY/

46 mPARB /CZARNY/

66 RF /ODBŁYŚNIK/

67 RM /ODBŁYŚNIK MATOWY/

68 RW /ODBŁYŚNIK BIAŁY/

77 LNS /SOCZEWKA/

88 SH MAT

89 SH

CRI / Temp. barwowa

827 CRI ≥ 80; CCT 2700K

830 CRI ≥ 80; CCT 3000K

835 CRI ≥ 80; CCT 3500K

840 CRI ≥ 80; CCT 4000K

850 CRI ≥ 80; CCT 5000K

857 CRI ≥ 80; CCT 5700K

865 CRI ≥ 80; CCT 6500K

8TW CRI ≥ 80; Tunable white

927 CRI ≥ 90; CCT 2700K

930 CRI ≥ 90; CCT 3000K

935 CRI ≥ 90; CCT 3500K

940 CRI ≥ 90; CCT 4000K

950 CRI ≥ 90; CCT 5000K

957 CRI ≥ 90; CCT 5700K

965 CRI ≥ 90; CCT 6500K

9TW CRI ≥ 90; Tunable white

RGB RGB

Zasilacz

A ON/OFF /Bez regulacji oświetlenia/

D HO /Predefiniowalne ustawienia/

H DSI

E HE /Predefiniowalne ustawienia/

F HO DALI /Zasilacz regulowany/

G HE DALI /Zasilacz regulowany/

K CAS /CASAMBI sterowanie poprzez aplikację/

I CF /Corridor Function (Step Dimming)/

C DALI /Zasilacz z regulacją DALI/

X 1-10V /Zasilacz z regulacją 1-10V/

S DMX

V sDIMM

Moduł awaryjny

0 BRAK

1 EM1H ST /SELFTEST/

2 EM3H ST /SELFTEST/

3 EM1H BASIC

4 EM3H BASIC

5 EM1H PRO /DALI/

6 EM3H PRO /DALI/

Okablowanie

0 BRAK

1 TH3 /PRZELOTOWE 3-Ż/

2 TH5 /PRZELOTOWE 5-Ż/

3 TH7 /PRZELOTOWE 7-Ż/

4 WI /WIELAND/

5 WI TH /PRZE. WIELAND/

Czujnik ruchu

0 BEZ CZUJNIKA RUCHU

1 MIW /MIKROFALE/

2 PIR /PODCZERWIEŃ/

Filtry

Parametry

Anuluj

Pokaż produkty

Pokaż produkty

Indeks	Moc oprawy	Strumień świetlny oprawy	Temperatura barwowa i CRI	Kolor	Moduł awaryjny	(Info)	Typ rodziny
HX001.2299.865.A200 Skopiuj kod Otwórz w nowym oknie	2 W		865	Szary	EM3H ST		Panel NT NM 1-Zad
HX001.2299.865.A400 Skopiuj kod Otwórz w nowym oknie	2 W		865	Szary	EM3H Basic		Panel NT NM 1-Zad
HX002.2299.865.A200 Skopiuj kod Otwórz w nowym oknie	2 W		865	Szary	EM3H ST		Panel NT M 2-Zad
HX002.2299.865.A400 Skopiuj kod Otwórz w nowym oknie	2 W		865	Szary	EM3H Basic		Panel NT M 2-Zad
HX003.2299.865.A000 Skopiuj kod Otwórz w nowym oknie	2 W		865	Szary	Brak		Panel NT MAINS

Wyświetlanie elementów: 5 z 5

z 1

na stronę

Instrukcja montażu
