Luminaires de systèmes

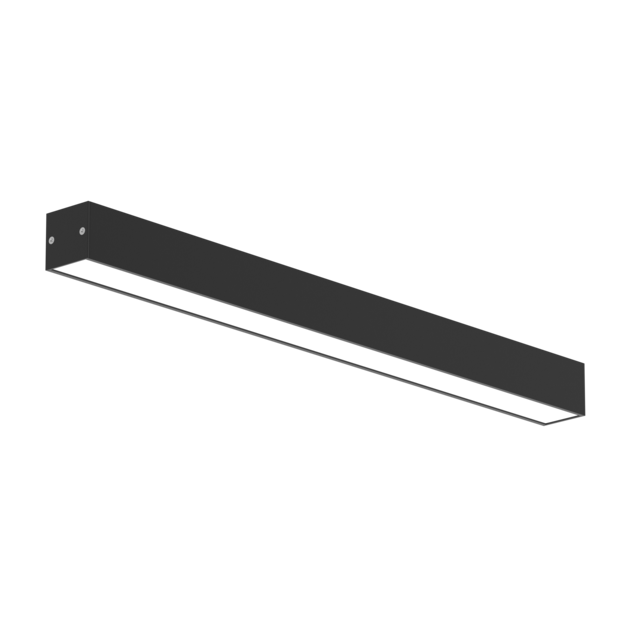

VIP Mini LED

VIP MINI est une extension de l'offre VIP sous forme de luminaire d'éclairage subtile et miniaturisé, fabriqué de profil en aluminium, à une diffusion lumineuse directe. Diodes LED. De même que dans le luminaire VIP, des accessoires supplémentaires permettent différentes combinaisons de luminaires. Facteur de puissance: cos ϕ > 0,95.

Luminaires de systèmes

VIP Mini LED

VIP MINI est une extension de l'offre VIP sous forme de luminaire d'éclairage subtile et miniaturisé, fabriqué de profil en aluminium, à une diffusion lumineuse directe. Diodes LED. De même que dans le luminaire VIP, des accessoires supplémentaires permettent différentes combinaisons de luminaires. Facteur de puissance: cos ϕ > 0,95.

Go to the variant list (872)

LED

IP20

Oui

Oui

Oui

Oui

Basic information:

Matériau:

Profil en aluminium peint électrostatiquement (standard: gris), glace microprismatique (MPRM)

Accessories:

Jonction (linéaire, 90°, T, X, mural ou pour le plafond) ; suspension (simples et électriques), embouts d'extrémité.

Montage:

plafonnier, suspendu, mural

Power:

220 ... 240 V

Categorization:

Selon le type de luminaire:

Luminaires de systèmes

Selon application:

Espace bureau, Conférence, Couloirs, escaliers, Salles d’attente, comptoirs d’accueil, Locaux commerciaux, Amphithéâtres, Classes, Laboratoires informatiques

Typ de montage:

Au plfond, Suspendu, Applique

Technical data:

Luminaire power:

17 - 52 W

Flux lumineux du luminaire:

1760 - 7810 lm

Longueur:

585 mm, 875 mm, 1165 mm, 1320 mm, 1455 mm, 1620 mm, 1745 mm, 2035 mm

See other technical data

Technical data

Données mécaniques

Type de montage	suspendu, universel
Matériau du caisson	Aluminium
Adaptés à la création des lignes luminaires	Oui

Données optiques

Raster / diaphragme	MPOP, MPRM, OPAL
UGR	22, 25

Données électriques

Source lumineuse	LED
Puissance du luminaire	17 - 52 W
Nombre de sources lumineuses	1
Type d'équipement	Alimentation
Tension nominale	220 ... 240 V
Contient une source lumineuse	Oui
Type of driver	DALI, ON/OFF
Emergency module	opcjonalnie
Capteur de mouvement	opcjonalnie

Information data

Net weight	1 - 2.6 kg
Couleur	Anthracite, Noir, blanc, gris
Gamme des températures	-15 ... 40
Power and luminous flux tolerance	+/-10%
Info	DI, IN

Données lumineuses

Flux lumineux du luminaire	1760 - 7810 lm
Efficacité lumineuse du luminaire	104 - 150 lm/W
Couleur de la lumière	blanc
Indice de rendu des couleurs	80, 90
Répartition lumineuse	Średniostrumieniowy
Distribution lumineuse	DI
Classe de luminaire	I
Dégradation des diodes LED	B10
Chute du flux lumineux dans le temps	L80
Durée de vie des diodes LED	54000 h
MacAdam	SDCM 3
Lamp Lumen Maintenance Factor (after 60 000h)	85 %
Temperature de couleur	2700-6500K, 3000K, 4000K
Temperatu re de couleur / CRI	830, 840, 8TW, 930, 940

Certificats et marquages

Niveau de protection (IP)	IP20
Résistance à l'impact	IK04
Classe de protection	I
Power Flicker	=< 3%
Protection de la source lumineuse	Oui
Institut national de l'hygiène (Pologne)	Oui
CE	Oui
HACCP+	Oui
EAC	Oui

Product variants

✕

Search

How does the product indexing system work?

AA

002

.

22

11

.

830

.

D

0

0

0

Family

AA ALTO LED

AB ALTO WALL

Type

001 e.g.: 545 mm

002 e.g.: 1085 mm

Couleur

11 WHITE RAL 9016

12 WHITE RAL 9010

22 GREY RAL 9006

33 BLACK RAL 9005

44 ANTHRACITE RALBG 452

45 ANTHRACITE RAL 7016

99 OTHER - PERSONALIZATION

Optical system

00 EMPTY

11 OPAL /MILK DIFFUSER/

22 MPRM /MICROPRISMATIC DIFFUSER/

23 DMPRM /DIAMONT MICROPRISMATIC DIFFUSER/

24 MPOP /MICROPRISMATIC DIFFUSER WITH FLEX LAYER/

33 PAR /PARABOLIC LOUVER/

34 PAR SH /PARABOLIC LOUVER UNDER TEMPERED GLASS/

44 mPARM /PARABOLIC MINI LOUVER METALLIZED/

45 PARW /PARABOLIC LOUVER WHITE/

46 mPARB /PARABOLIC MINI LOUVER BLACK/

66 RF /REFLECTOR/

67 RM /REFLECTOR METALLIZED/

68 RW /REFLECTOR WHITE/

77 LNS /LENS/

88 SH MAT /MATTE TEMPERED GLASS/

89 SH /TEMPERED GLASS/

CRI / Temp. de couleur

827

830 CRI ≥ 80; CCT 3000K

835 CRI ≥ 80; CCT 3500K

840 CRI ≥ 80; CCT 4000K

850 CRI ≥ 80; CCT 5000K

857 CRI ≥ 80; CCT 5700K

865 CRI ≥ 80; CCT 6500K

8TW CRI ≥ 80; Tunable white

927 CRI ≥ 90; CCT 2700K

930 CRI ≥ 90; CCT 3000K

935 CRI ≥ 90; CCT 3500K

940 CRI ≥ 90; CCT 4000K

950 CRI ≥ 90; CCT 5000K

957 CRI ≥ 90; CCT 5700K

965 CRI ≥ 90; CCT 6500K

9TW CRI ≥ 90; Tunable white

RGB RGB

Alimentation

A ON/OFF /WITHOUT REGULATION/

D DALI /DIGITAL ADDRESSABLE LIGHTING INTERFACE/

H HO /DRIVER WITH PREDEFINED SETTING/

E HE /DRIVER WITH PREDEFINED SETTING/

F HO DALI /DRIVER WITH PREDEFINED SETTING/

G HE DALI /DRIVER WITH PREDEFINED SETTING/

K DSI

I CF /CORRIDOR FUNCTION - STEP DIMMING/

C CAS /CASAMBI - SMART CONTROL VIA APPLICATIONS/

X DMX

S sDIMM

V 1-10V /ADJUSTABLE/

Emergency module

0 WITHOUT EMERGENCY MODULE

1 EM1H ST /SELFTEST/

2 EM3H ST /SELFTEST/

3 EM1H BASIC

4 EM3H BASIC

5 EM1H PRO /DALI/

6 EM3H PRO /DALI/

Through wiring

0 WITHOUT THROUGH WIRING

1 TH3 /3-PHASE THROUGH WIRING/

2 TH5 /5-PHASE THROUGH WIRING/

3 TH7 /7-PHASE THROUGH WIRING/

4 WI /WIELAND/

5 WI TH /THROUGH WIRING/

Capteur de mouvement

0 WITHOUT MOTION SENSOR

1 MW PRO /PASSIVE INFRARED - STEP DIMM/

2 PIR /INFRARED/

Index	Luminaire power	Flux lumineux du luminaire	Efficacité lumineuse du luminaire	Raster / diaphragme [Układ optyczny]	Temperatu re de couleur / CRI	Couleur	Type of driver	Through wiring	Type de famille
BO001.1111.830.A000 Copy the code Open in new window	17 W	2070 lm	122 lm/W	OPAL	830	blanc	ON/OFF	Non	585mm
BO001.1111.830.A010 Copy the code Open in new window	17 W	2070 lm	122 lm/W	OPAL	830	blanc	ON/OFF	TH3	585mm
BO001.1111.830.A020 Copy the code Open in new window	17 W	2070 lm	122 lm/W	OPAL	830	blanc	ON/OFF	TH5	585mm
BO001.1111.830.D000 Copy the code Open in new window	17 W	2070 lm	122 lm/W	OPAL	830	blanc	DALI	Non	585mm
BO001.1111.830.D010 Copy the code Open in new window	17 W	2070 lm	122 lm/W	OPAL	830	blanc	DALI	TH3	585mm
BO001.1111.830.D020 Copy the code Open in new window	17 W	2070 lm	122 lm/W	OPAL	830	blanc	DALI	TH5	585mm
BO001.1111.840.A000 Copy the code Open in new window	17 W	2140 lm	126 lm/W	OPAL	840	blanc	ON/OFF	Non	585mm
BO001.1111.840.A010 Copy the code Open in new window	17 W	2140 lm	126 lm/W	OPAL	840	blanc	ON/OFF	TH3	585mm
BO001.1111.840.A020 Copy the code Open in new window	17 W	2140 lm	126 lm/W	OPAL	840	blanc	ON/OFF	TH5	585mm
BO001.1111.840.D000 Copy the code Open in new window	17 W	2140 lm	126 lm/W	OPAL	840	blanc	DALI	Non	585mm
BO001.1111.840.D010 Copy the code Open in new window	17 W	2140 lm	126 lm/W	OPAL	840	blanc	DALI	TH3	585mm
BO001.1111.840.D020 Copy the code Open in new window	17 W	2140 lm	126 lm/W	OPAL	840	blanc	DALI	TH5	585mm
BO001.1111.930.A000 Copy the code Open in new window	17 W	1760 lm	104 lm/W	OPAL	930	blanc	ON/OFF	Non	585mm
BO001.1111.930.A010 Copy the code Open in new window	17 W	1760 lm	104 lm/W	OPAL	930	blanc	ON/OFF	TH3	585mm
BO001.1111.930.A020 Copy the code Open in new window	17 W	1760 lm	104 lm/W	OPAL	930	blanc	ON/OFF	TH5	585mm

Displaying items: 15 of 872

of 59

per page

Family datasheet

Download

Family datasheet extended

Download

Instruction de montage

387.74 KB

Download

Déclaration UE de conformité

Download

Fichier photométrique

34.51 KB

Download

Pobierz wszystkie pliki

éléments de construction

Embout VIP Mini

élements électriques

Kit de suspension électrique

éléments de montages

Kit de suspension 1x
